搭载乒乓球拍挡板的多旋翼无人机改装结构

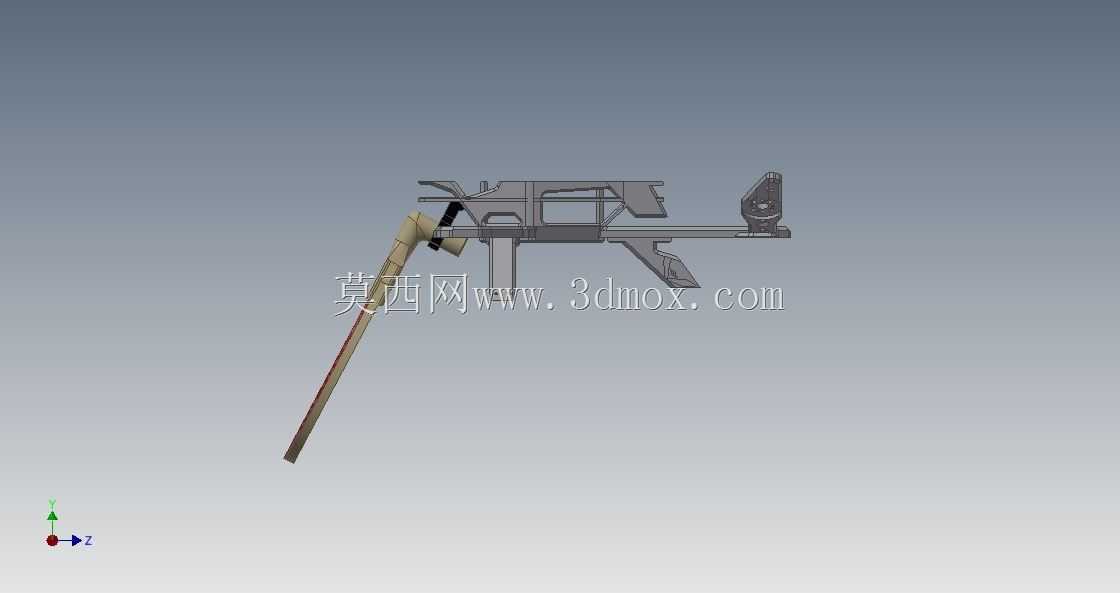

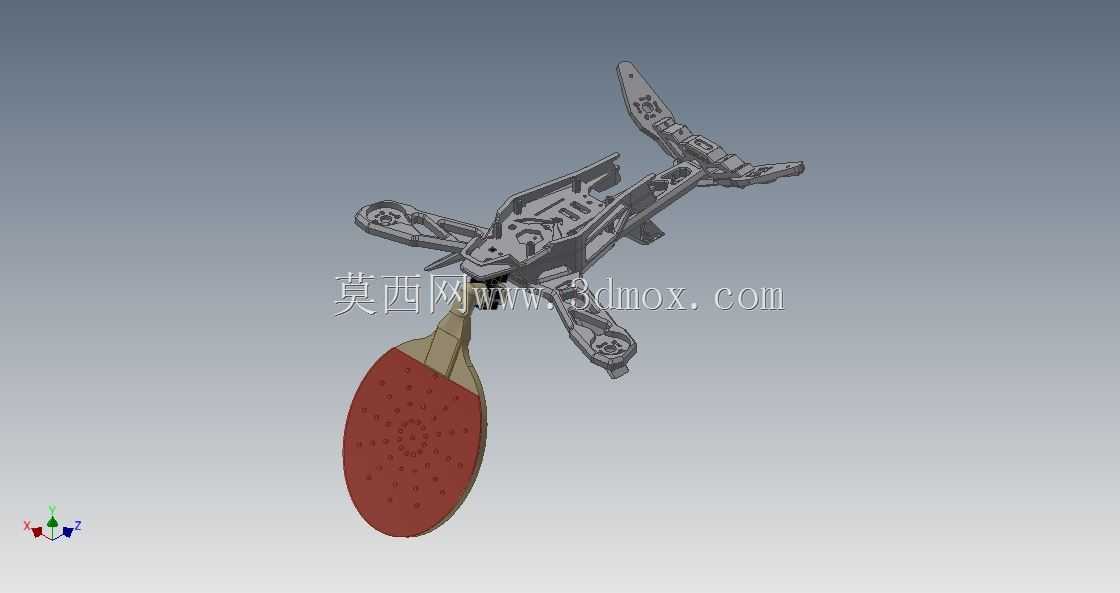

这套改装结构围绕消费级多旋翼无人机的拓展使用场景设计，核心是在无人机原有摄像机支架位加装定制化的乒乓球拍挡板组件，实现空中接打乒乓球的趣味互动功能。从安装边界来看，挡板组件完全适配原有摄像机支架的安装孔位，不需要对无人机机身主体做打孔、切削等破坏性改装，整体加装后无人机的重心偏移量控制在飞控系统可自动校准的范围内，不会影响原有飞行姿态的稳定性，桨叶旋转范围与挡板边缘预留了足够的安全间隙，避免飞行过程中桨叶剐蹭挡板引发炸机风险。

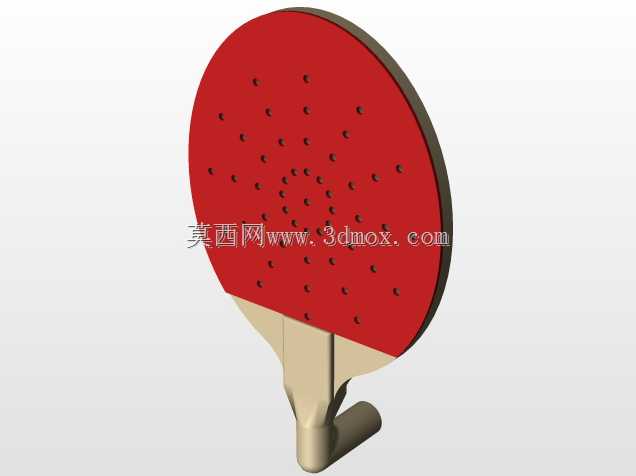

设计过程中优先考虑了组件的重量控制，挡板主体采用轻量化结构设计，拍面部分做了等距分布的微孔结构，既可以模拟真实乒乓球拍的摩擦触感，又能最大限度降低结构自重，减少无人机的飞行负载，延长单次飞行的作业时长。拍柄部分做了与支架匹配的快拆卡槽结构，不需要额外工具就能完成挡板的安装与拆卸，用户可以根据使用需求快速切换航拍与互动玩乐两种使用状态。

从功能特性上看，这套结构除了基础的空中接打乒乓球功能外，也预留了后续功能拓展的空间，拍面背部的平整安装位可以根据需求嵌入接触式传感器，用来跟踪乒乓球的击中精度，也可以更换不同材质的拍面覆盖层，调整击球的弹力与摩擦参数，适配不同的互动玩法。结构设计上拆分了多个独立部件，对应不同的3D打印成型工艺，拍面的橡胶质感表层、拍柄的刚性支撑结构、连接支架的减震缓冲层分别采用适配的打印材料制作，各部件之间通过定位卡槽与粘接组合成型，不需要额外的金属紧固件，进一步控制整体重量。

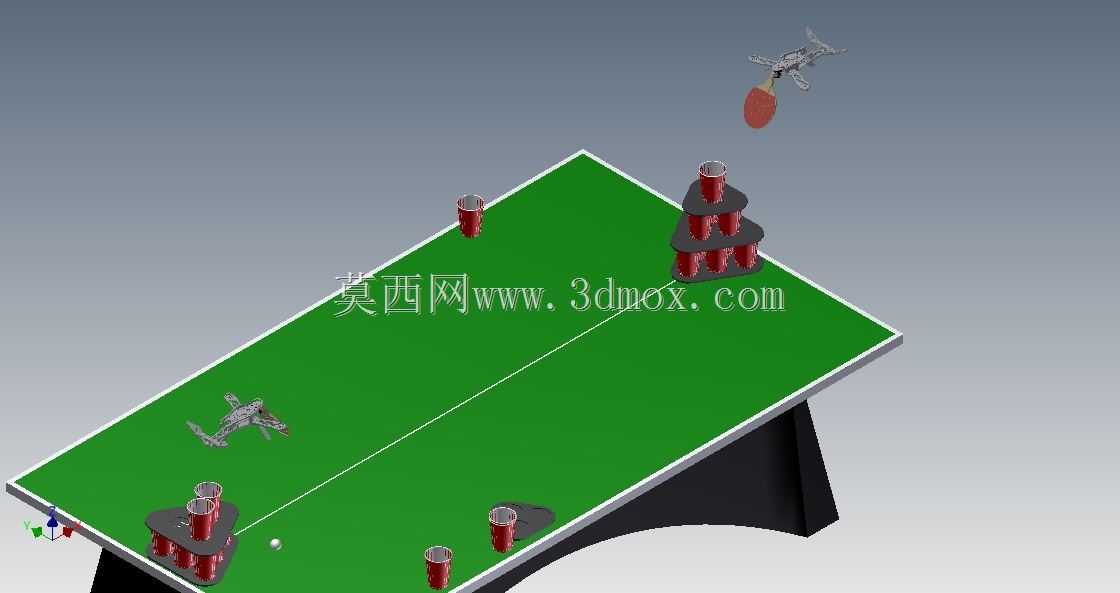

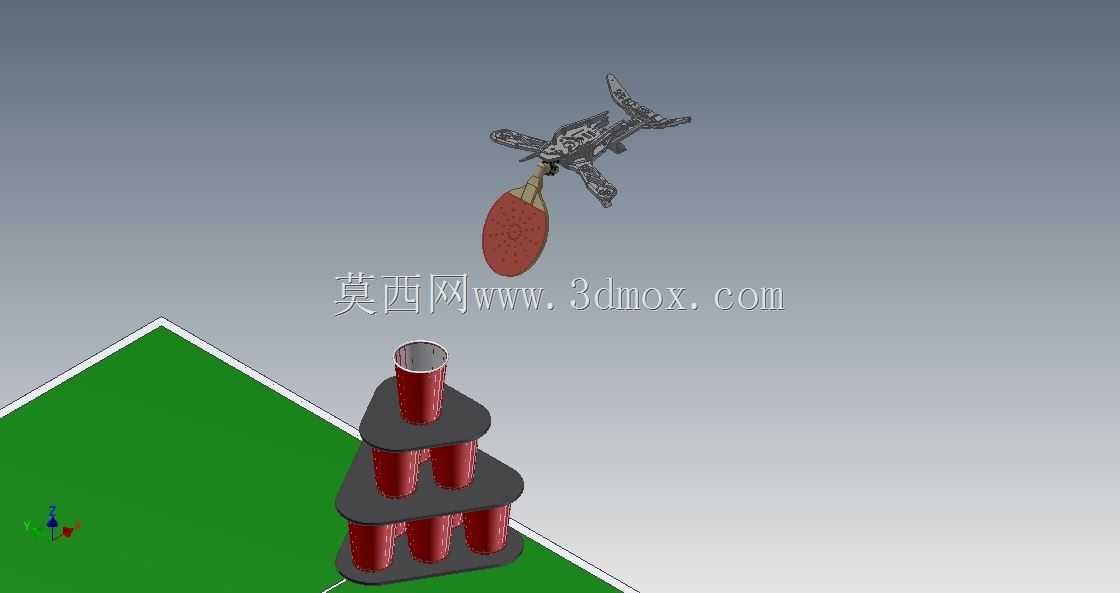

实际应用场景中，这套改装结构既可以作为消费级无人机的趣味拓展配件，用于科技展示、互动体验活动，也可以作为多材质3D打印工艺的教学验证案例，演示不同材质部件的组装配合、安装位适配、重心配平的完整设计流程，帮助结构设计从业者理解轻量化改装的设计逻辑，掌握无人机拓展配件的安装边界控制方法，避免改装过程中出现干涉、重心偏移、结构强度不足等常见工程问题。
