涡轮机械用NGV喷嘴导叶结构设计

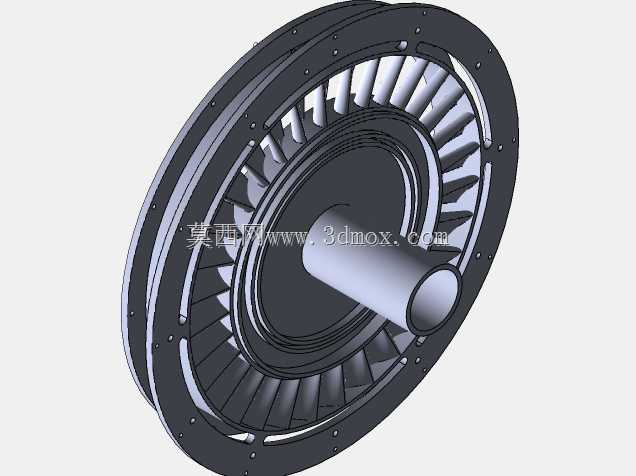

这类NGV喷嘴导叶多应用在径流式涡轮、涡轮增压器、小型燃气轮机以及液力传动装置的核心流道段，承担着调整工质入射角度、匹配动叶进口流场、分配周向流量的核心作用，是决定涡轮级能量转换效率的关键静止部件。从结构设计逻辑来看，导叶沿轮盘周向均匀排布，叶型采用后加载式气动型线，在保证工质膨胀加速的同时，尽可能降低叶型表面的附面层分离损失，叶片与内外环采用一体化整周设计，避免分体装配带来的阶差扰动流场，外环法兰上预留的安装孔位，可直接与涡轮壳体的定位止口配合，安装时需保证导叶出口气流角与下游动叶的进口几何角匹配偏差控制在允许范围内，否则会引发动叶进气攻角过大，导致整机效率下降甚至出现叶片振动故障。设计过程中需要兼顾气动性能与结构强度，叶片的弦长、安装角、叶高参数需要匹配对应涡轮级的流量系数与载荷系数，内外环的壁厚需要承受工质的静压载荷与温度梯度带来的热应力，中心轴段的设计既作为流道的内环边界，也承担部分装配定位功能，轴段的外径尺寸与内环流道顺滑过渡，避免出现台阶引发的流道涡旋。在实际设备运行中，导叶会长期承受高温高压工质的持续冲刷，因此叶型表面的粗糙度、相邻叶片的喉道面积偏差都有严格的控制要求，周向排布的叶片形成的收敛流道，可将上游来流的压力能转化为动能，同时赋予气流合适的周向预旋，让下游动叶能够以最优的攻角接收气流，减少动叶入口的冲击损失。这类导叶结构在建模时需要重点保证叶型的型面精度，每个叶片的安装位置偏差、叶身的扭角偏差都会直接影响整周的流场均匀性，外环的安装孔采用跨中均布设计，可有效降低装配时的周向定位难度，同时保证连接后的结构刚性，避免设备运行过程中出现导叶环的松动位移。
