多触点集成式继电器两种工作状态结构

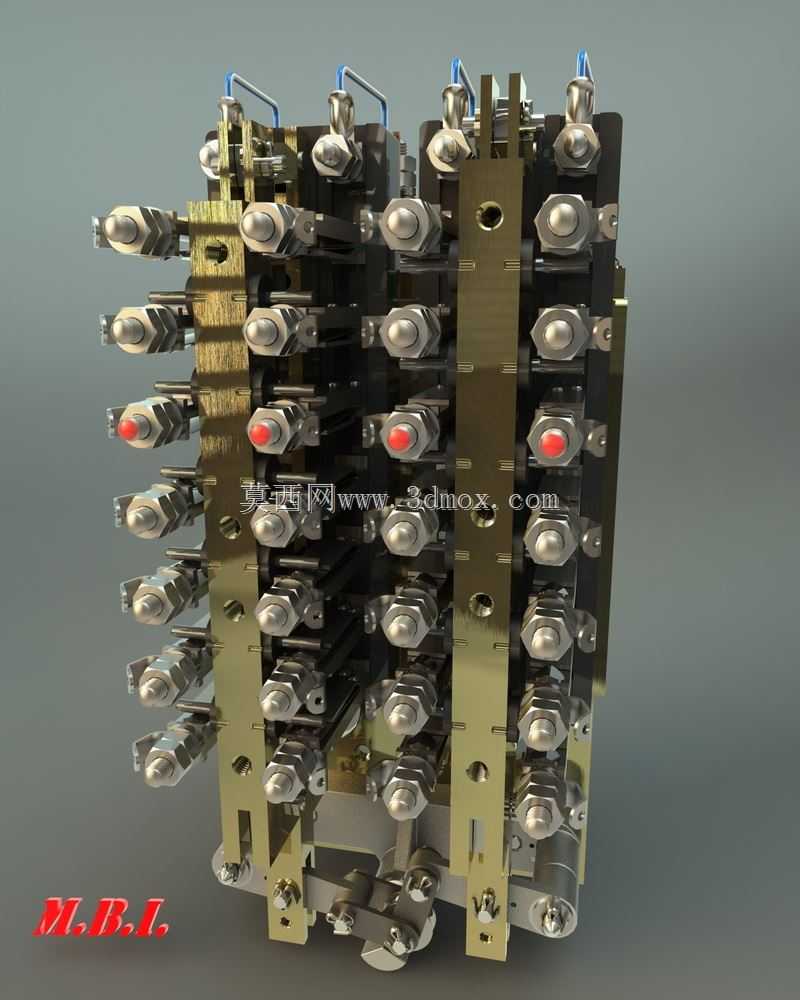

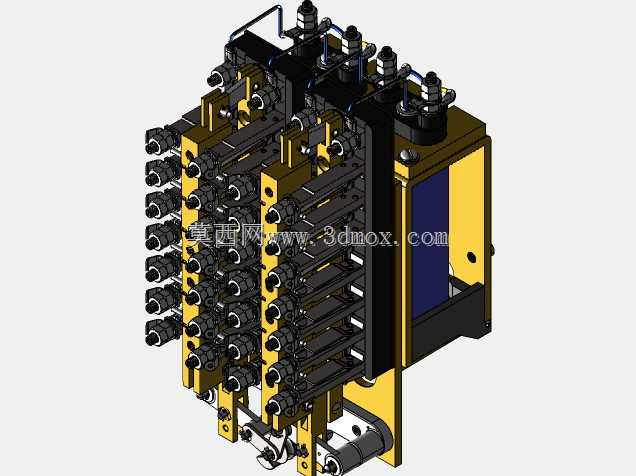

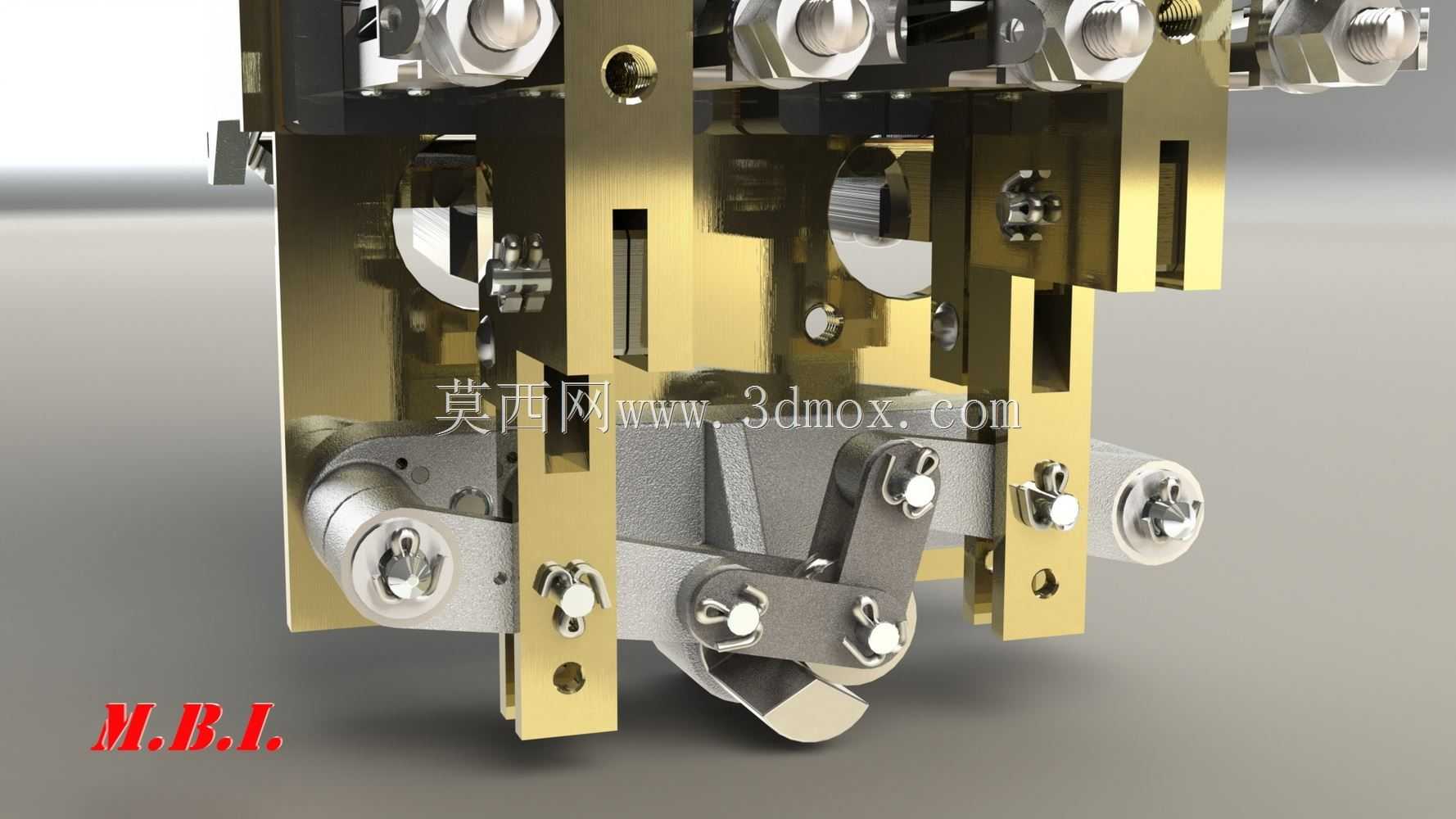

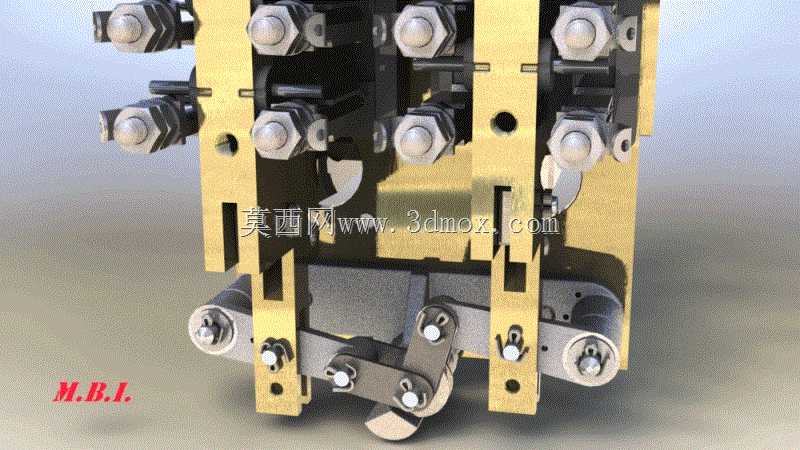

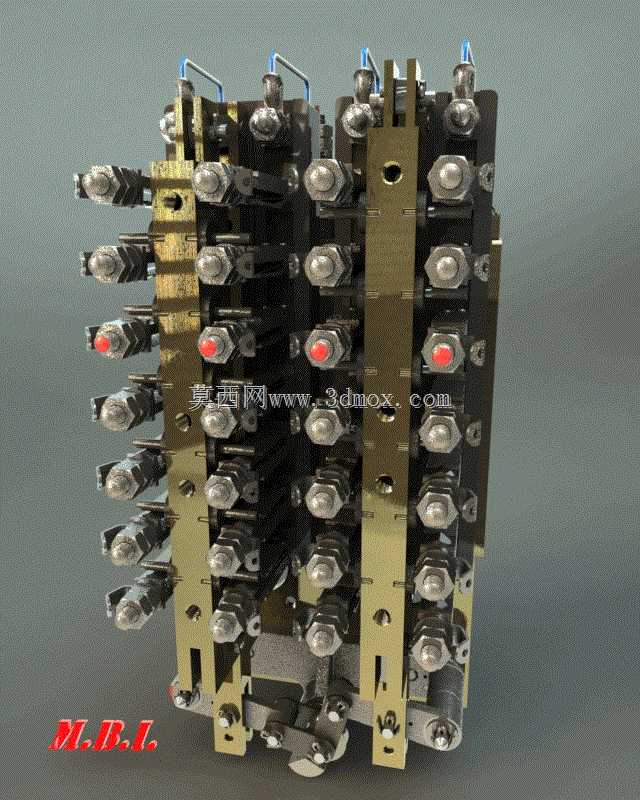

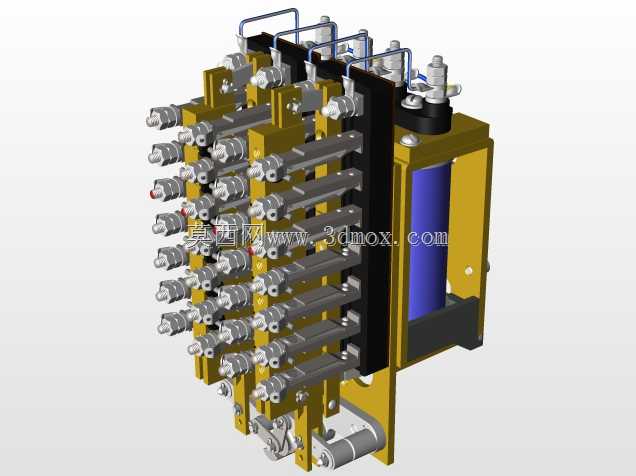

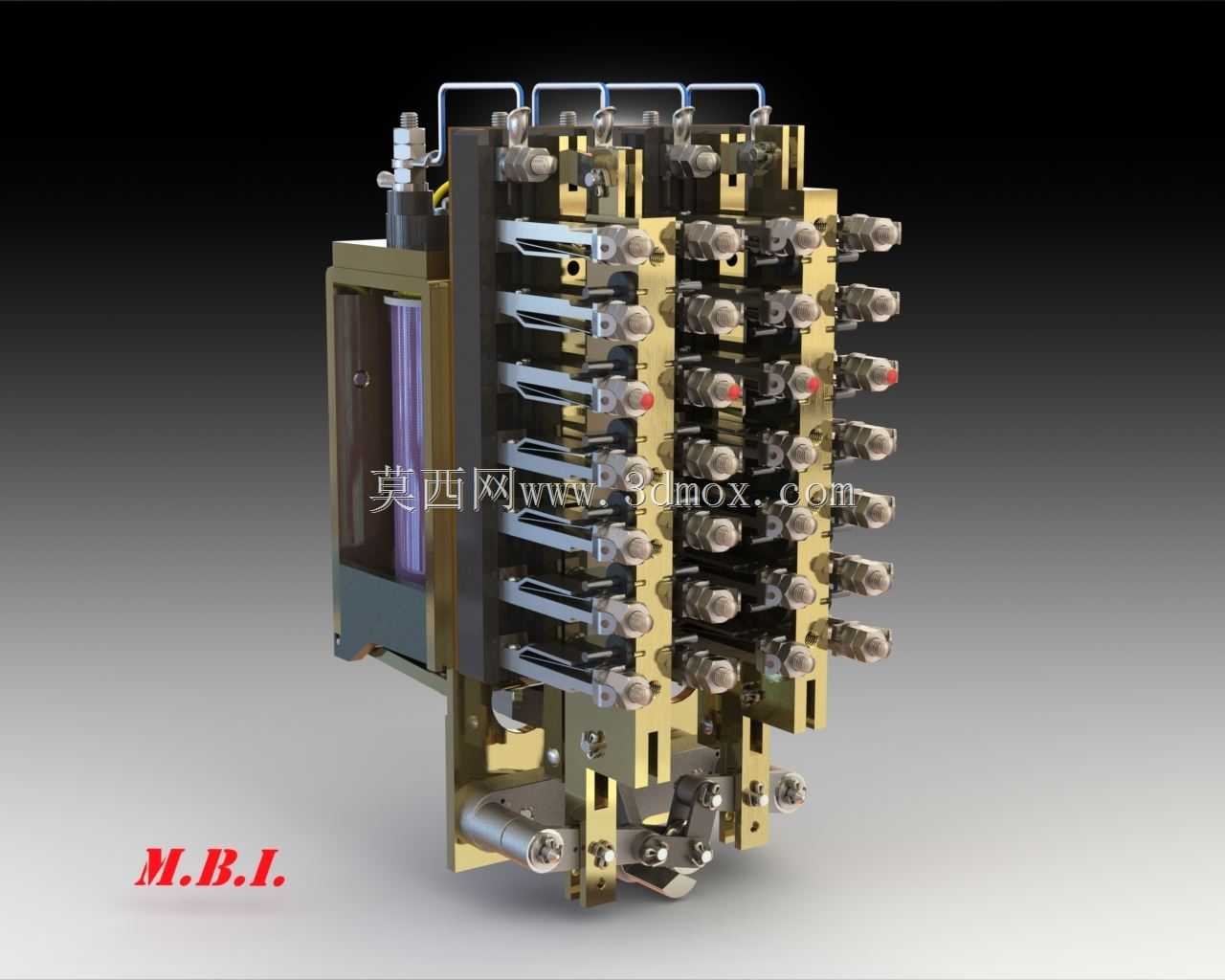

在工业低压电控回路、机床控制盘、成套配电柜体的二次回路搭建场景里，这类多触点集成继电器是实现多路信号同步切换、小电流控制大负载通断的核心元件，日常选型和结构校核时，往往需要同时掌握吸合、释放两种状态下的内部构件位置关系，才能准确核算触点行程、绝缘间隙以及联动机构的动作冗余量。从结构设计逻辑来看，这款继电器采用层叠式多组触点并排布局，中间的绝缘安装骨架承担所有触点组件、衔铁联动件、复位弹片的定位支撑，每一列触点组都对应独立的静触点接线端、动触点桥接件，配合顶部的联动压条实现所有触点的同步动作，两种状态的结构还原，能清晰看到吸合时衔铁带动压条下压，动触点与上下静触点可靠贴合，回路导通；释放状态下复位弹片顶起动触点，保持足够的开距切断回路，避免拉弧粘连。实际安装时，这类集成继电器多采用导轨式或螺栓固定式安装在电控箱内的安装板上，整体宽度方向的尺寸决定了单排柜内可布置的继电器数量，接线端的伸出长度需要预留冷压端子的压接空间以及走线弯曲半径，避免相邻接线端之间的绝缘距离不足引发爬电问题。设计这类元件的三维结构时，首先要保证各金属导电件之间的绝缘间隙满足低压电器的安规要求，触点的接触压力需要匹配复位弹片的弹力参数，既不能压力过大导致线圈吸合功率超标、动作卡顿，也不能压力过小造成接触电阻过大、触点发热烧蚀。联动机构的传动间隙需要严格控制，间隙过大会导致触点动作不同步，部分回路滞后通断引发控制逻辑异常，间隙过小则会提高零件加工精度要求，提升生产装配成本。两种状态的结构呈现，还能帮助调试人员直观判断动作过程中是否存在构件干涉，比如衔铁吸合到位时是否会触碰骨架边缘，动触点运动行程内是否有异物阻挡，复位弹片在完全释放状态下是否存在预应力不足的情况。在设备改造、旧柜升级的选型过程中，对照三维结构核对安装孔位、接线端位置，能提前预判原有柜内走线是否需要调整，安装空间是否足够，避免现场安装时出现尺寸不匹配的问题，同时也能为后续的维护备件替换提供准确的结构参考，减少拆件测绘的工作量。
