校正管线用双槽线性皮带轮结构

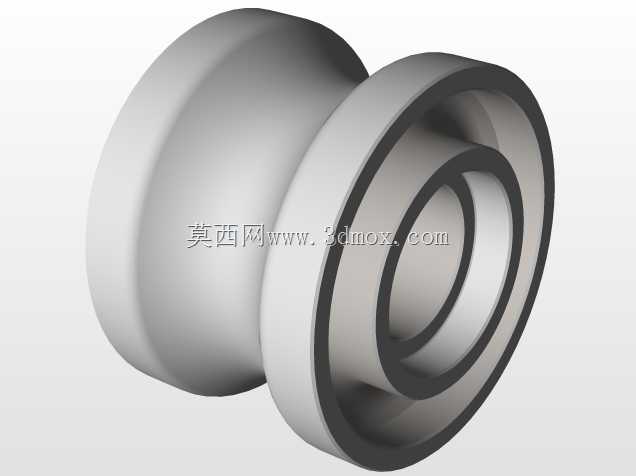

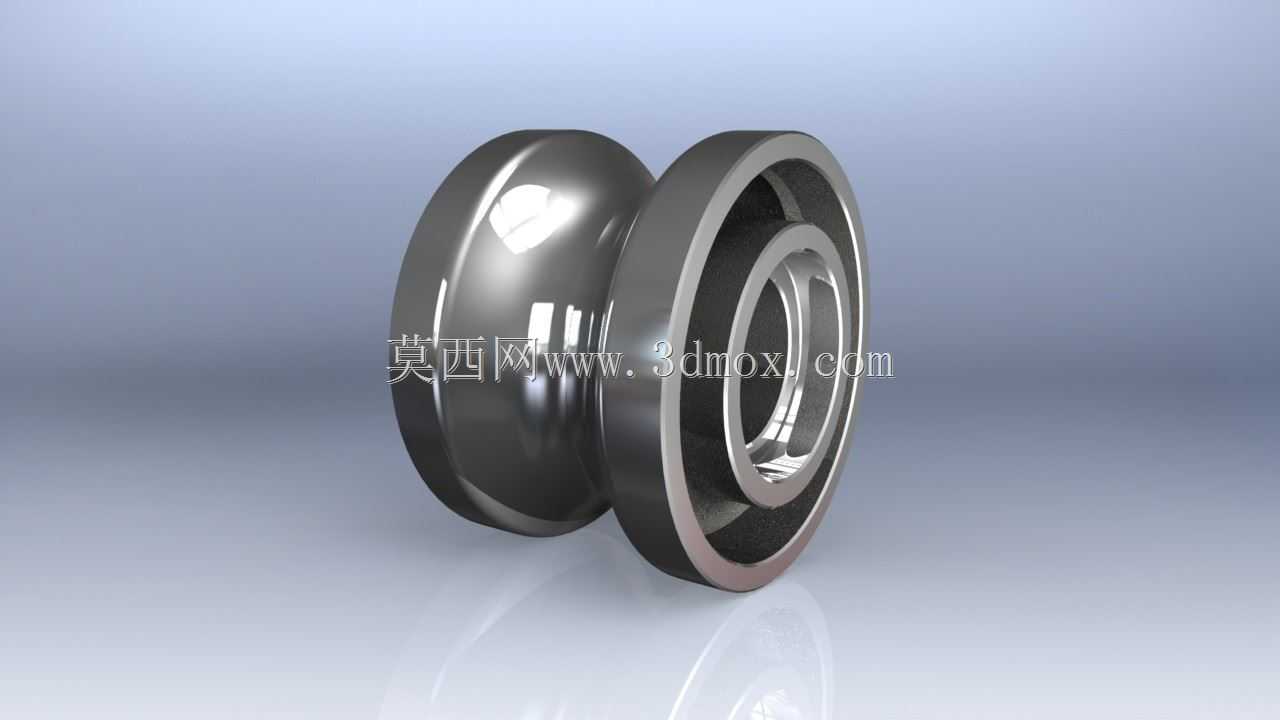

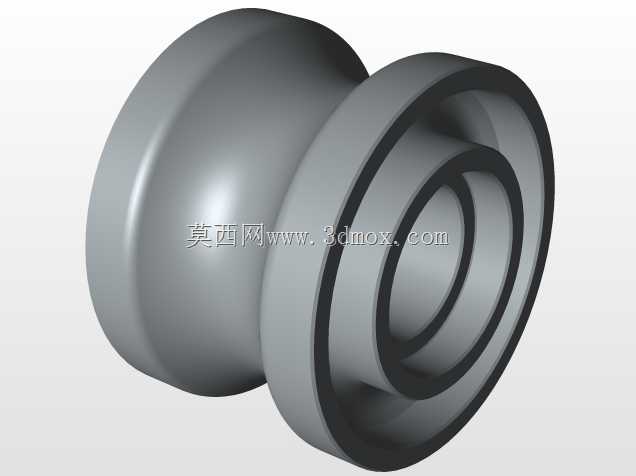

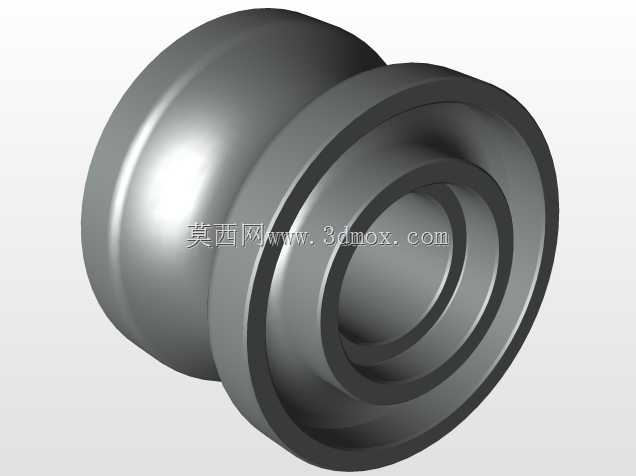

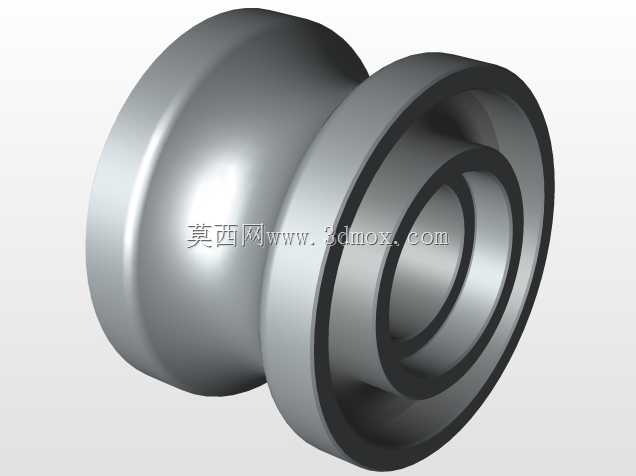

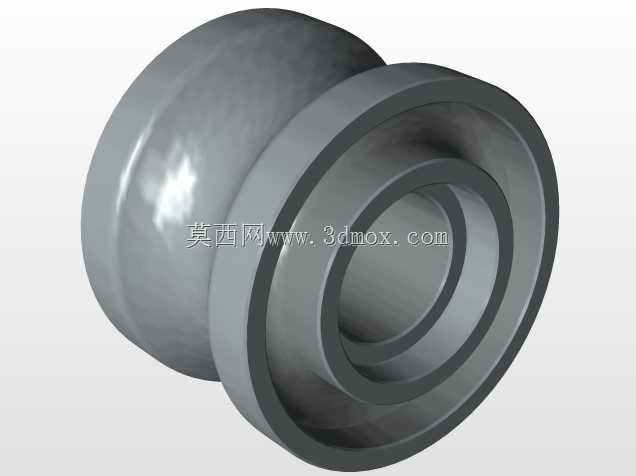

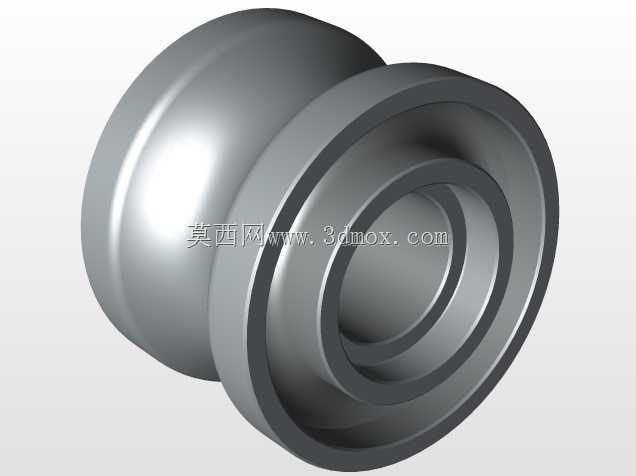

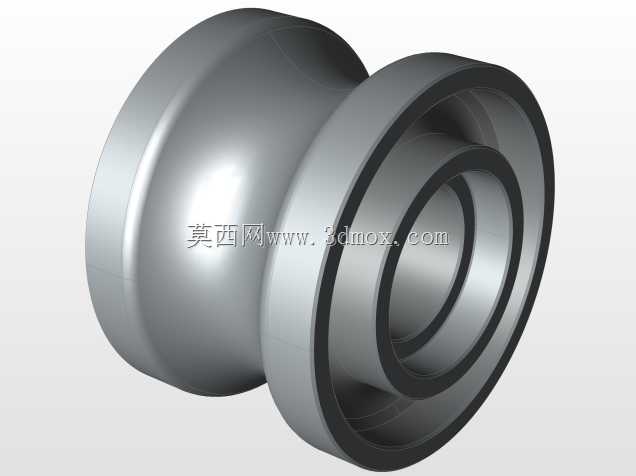

这类带校正导向功能的线性皮带轮，常应用在需要同步完成管线位置校正与线性动力传递的输送、检测类设备中，比如薄壁管材在线检测工位、小口径管路成型后的输送校正段，既承担皮带传动的动力输出角色，又能通过自身轮槽型面约束管材的运行轨迹，避免管材在输送过程中出现径向偏移、角度偏转，保证后续工位的加工或检测精度。从结构设计来看，轮体采用双轮缘复合结构，一侧为圆弧过渡的光面导向轮缘，匹配直径50mm的管道外圆接触面，轮缘表面做高光洁度处理，避免输送过程中刮伤管道外表面，另一侧为标准皮带承托轮槽，适配常规平皮带或窄V带的传动需求，两个轮体采用同轴一体加工结构，保证导向面与传动面的同轴度误差控制在极小范围内，避免传动过程中出现跳动。设计时首先要确认安装边界的轴向尺寸，轮体总宽度需要匹配对应工位的安装支架间距，轴孔的公差配合要根据传动轴的固定方式选择，若采用键连接则需要预留标准键槽位置，若采用顶丝固定则要在轮毂位置加工对称的顶丝螺纹孔。轮面的20度沉降角是匹配管道导向需求做的特殊设计，这个角度可以让管道进入轮面导向区域时自动完成对中，无需额外设置导向挡块，减少管路输送过程中的卡滞风险。实际选型应用时，要注意轮体材质的选择，常规工况下采用45号钢调质处理即可满足强度需求，若输送的是表面要求极高的薄壁不锈钢管或者塑料管材，可以在导向轮缘表面包覆聚氨酯层，进一步降低接触摩擦对管材表面的损伤。轮体的动平衡等级要根据设备的运行线速调整，当输送线速度超过1m/s时，需要做G6.3级以上的动平衡校正，避免高速运行时出现振动，影响管材校正精度。这种复合结构的皮带轮相比传统分体式的传动轮加导向轮结构，减少了一根独立传动轴的安装空间，也消除了两个轮体安装不同步带来的累积误差，在紧凑空间的管线处理设备中能大幅降低机构的复杂程度，减少后期维护的调整点。安装时要保证轮体的导向面中心与管线输送的中心高度一致，偏差过大会导致管道单侧受力，长期运行会出现轮面偏磨或者管道表面压痕，皮带张紧力调整时要兼顾传动需求和轮体的轴向受力，避免张紧力过大导致轮轴弯曲变形。
