管道输送用定制线性滚动轴承支撑座

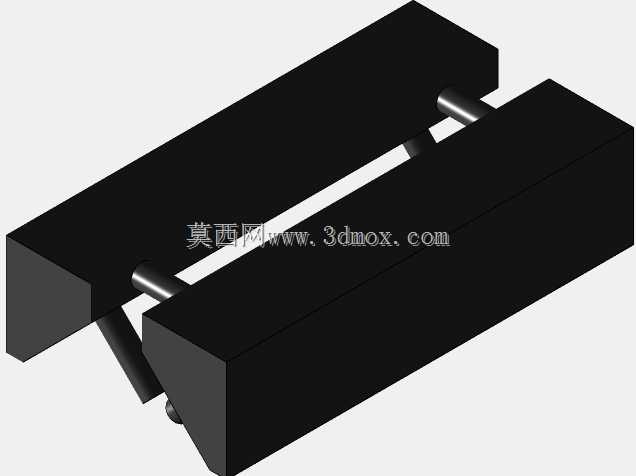

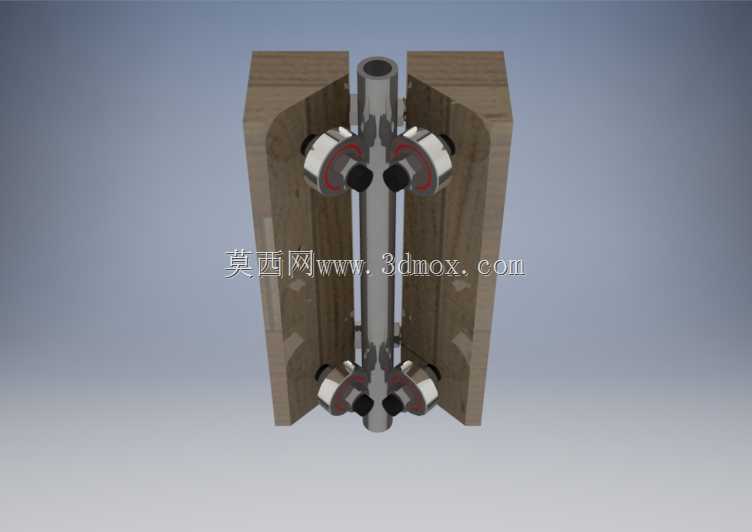

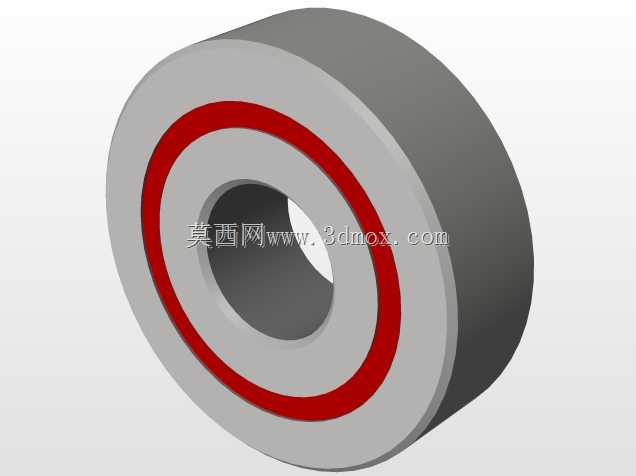

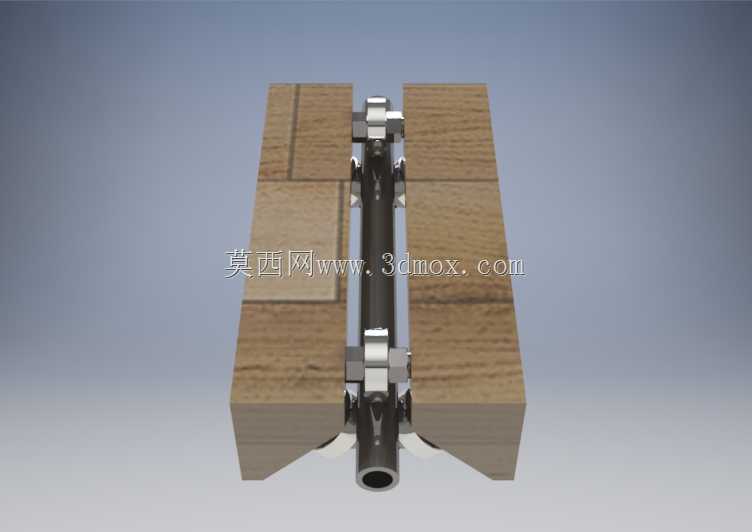

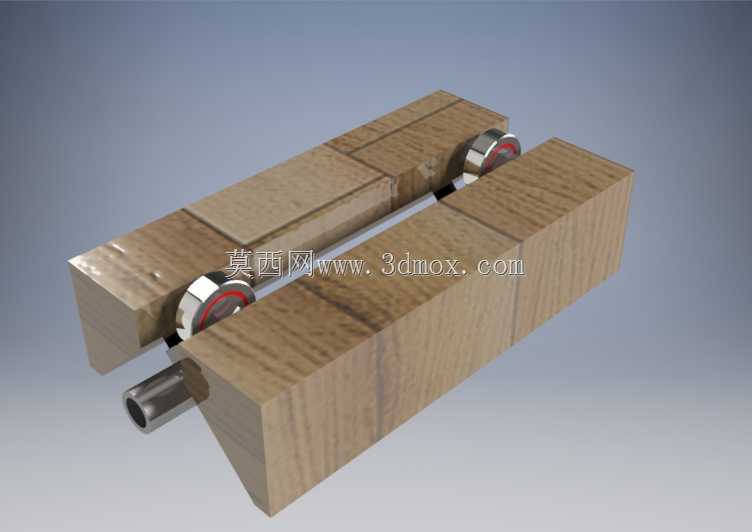

在管材连续生产线、长距离圆管物料输送工位中，常规的固定托座往往会因为管材轴向移动时的滑动摩擦造成表面划伤，尤其是薄壁金属管、包覆层塑料管材的输送工序，摩擦带来的表面损伤会直接导致成品报废，这类定制线性轴承座正是针对该类工况开发的支撑导向部件。该部件采用双块式对称支撑结构，主体承载块采用矩形截面的实体结构设计，安装基准面经过铣平处理，可直接通过螺栓锁紧在设备机架的安装平面上，不需要额外加工适配垫块，降低现场安装的调整工作量。两个承载块平行布置，中间预留管材通行的间隙，每侧承载块上内嵌两套带密封的深沟球轴承，轴承外圈突出承载块的内侧面，与穿过间隙的管道外圆柱面直接接触，将管道轴向移动时的滑动摩擦转换为轴承的滚动摩擦，大幅降低输送阻力，同时避免管材表面被硬摩擦刮花。设计阶段针对不同管径的适配需求，调整了两个承载块的间距以及轴承的突出高度，确保轴承与管道外圆的接触点处于合理的包角范围内，既不会因为接触压力过大造成轴承过早磨损，也不会因为间隙过大导致管道输送时出现跳动偏移。轴承的安装孔采用台阶式设计，轴承从外侧压入后通过孔用挡圈限位，不需要额外设计轴承端盖，简化了整体结构，同时预留了润滑脂加注的间隙，可在定期维护时直接从外侧补充润滑脂，延长轴承使用寿命。安装边界方面，单个承载块的长度可根据支撑跨距需求调整，宽度方向尺寸控制在常规铝型材机架的安装槽适配范围内，底部安装孔的孔距符合通用输送设备的安装孔位标准，可直接替换原有固定式托座，不需要对原有设备机架进行二次改造。在实际使用中，这类轴承座可多组串联布置在长管道输送线上，每组支撑座承担对应段的管道重量，同时为管道的轴向移动提供顺畅的滚动导向，除了管材生产输送场景，也可应用在圆棒料自动上料机构、长轴类零件加工的辅助支撑工位，适配不同材质的圆柱形工件的轴向移动支撑需求。结构上没有多余的复杂异形结构，所有加工面均为平面或规则圆柱面，常规的铣削、钻削设备即可完成主体零件的加工，加工成本可控，轴承采用标准件，后期维护更换时采购便捷，不需要定制特殊规格的配件。
