GX16面板前装航空连接器结构设计

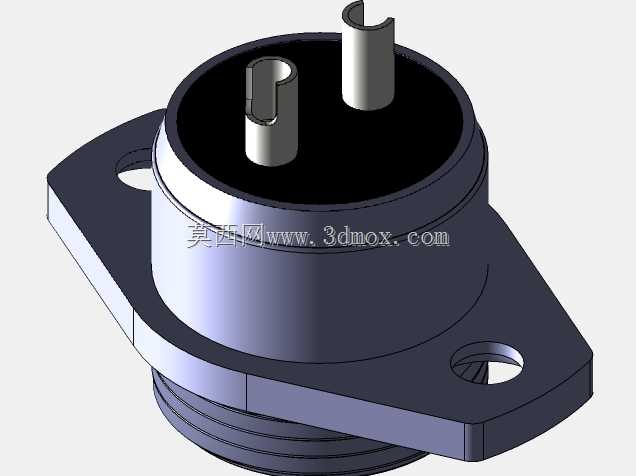

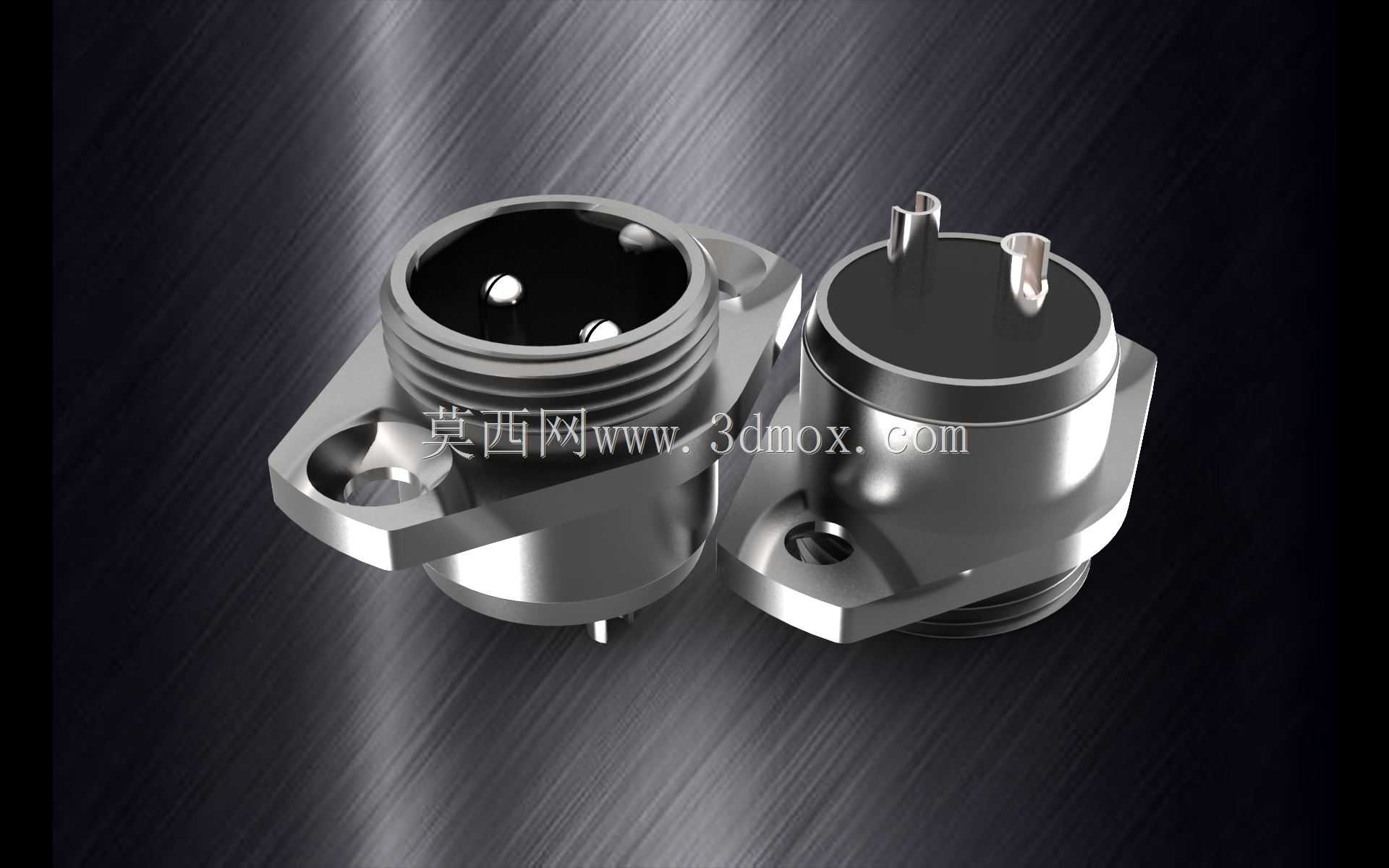

在工业控制、仪器仪表、通讯传输等设备的电气连接场景中，面板前装式连接器是实现设备内外信号、电力稳定接驳的核心部件，GX16规格的前装连接器凭借紧凑的尺寸与可靠的连接性能，在小型化设备的面板布线场景中应用十分广泛。这类连接器采用法兰盘前置安装的结构设计，安装时从设备面板的前侧推入安装孔，通过法兰盘上的两个固定孔完成锁附，无需在面板后侧预留过多操作空间，适配面板厚度在1.5mm到3mm之间的各类金属、非金属设备壳体，安装边界清晰，不会与面板后侧的PCB板、走线槽产生结构干涉。从功能特性来看，该款连接器的金属壳体采用锌合金压铸成型，表面做镀镍处理，具备基础的电磁屏蔽能力与抗锈蚀性能，内部插针采用铜质基材镀银，接触电阻低，可稳定传输低压控制信号与小功率电力，螺纹锁紧的对接方式能避免设备运行过程中因振动出现接插松脱的问题，插合面的密封结构可阻挡日常环境中的粉尘侵入接触部位。设计过程中，首先要确定法兰盘的外形轮廓与安装孔位的中心距，GX16规格的法兰盘为菱形切边结构，两个安装孔的中心距严格匹配行业通用尺寸，确保不同厂商生产的同规格产品具备互换性；其次要控制插针的伸出长度与绝缘体的同轴度，避免对接时出现插针弯折、接触不良的问题；壳体上的外螺纹尺寸要与配套插头的内螺纹公差配合合理，保证旋合顺畅无卡滞，同时螺纹尾部的止退台阶要能限制插头的旋入深度，避免过度旋合压损内部绝缘体。实际选型应用时，需要根据面板的开孔尺寸确认连接器的壳体外径，前装结构的安装开孔直径为16mm，开孔公差控制在H12级别即可满足装配要求，法兰盘的厚度要与面板表面的沉台尺寸匹配，保证安装后连接器端面与面板表面齐平，不会突出过多影响设备外观。这类连接器常被用在小型工控盒、检测仪器、户外通讯设备的面板接口位置，相比后装式连接器，前装结构的装配工序更简便，生产线作业时可直接在面板正面完成所有安装操作，能有效提升整机组装的效率，同时后期维护更换接口时，无需拆解设备内部的构件，直接从面板正面拆下固定螺丝即可完成更换，大幅降低后期运维的时间成本。建模过程中需要重点关注法兰安装面的平面度，若平面度超差，安装后会出现连接器歪斜、与面板贴合不紧密的问题，同时插针的焊接引脚长度要适配常规PCB板的焊接高度，引脚位置要与PCB上的焊盘孔位一一对应，避免波峰焊时出现虚焊、连焊的问题。
