DB15公头连接器结构三维建模

在工业控制、视频信号传输、测试仪器互联等场景中，DB15公头连接器是十分常见的互联部件，这类接插件承担着多针脚信号稳定传输的核心作用，其结构设计的合理性直接影响连接可靠性、插拔寿命以及现场布线的适配性。从实际工程应用来看，这类公头连接器常配套多芯屏蔽电缆使用，既可以作为老式VGA视频信号的传输接口，连接显示设备与信号输出端，也可在工业测控场景中承担多路开关量、模拟量信号的传输任务，部分小型工控设备的外接通讯端口也会采用该规格接插件，适配不同场景的布线需求。

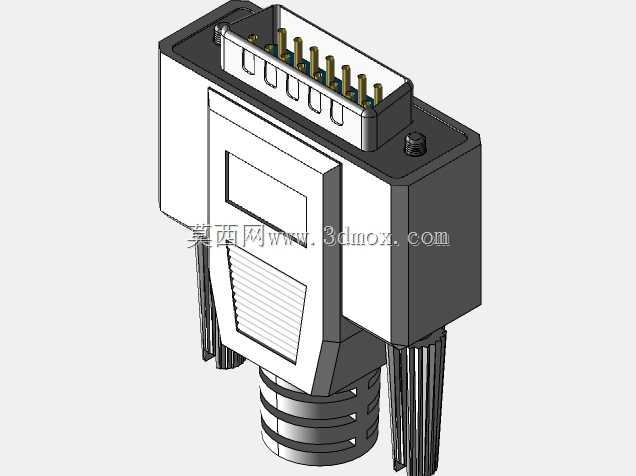

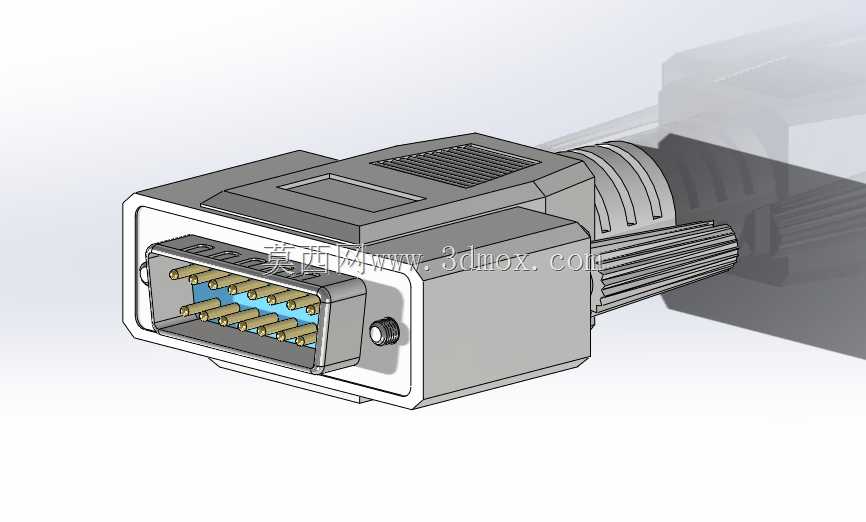

建模过程中首先要明确接口的安装边界，该公头整体外形尺寸为1.70英寸×0.73英寸×2.19英寸，所有尺寸基准均以英寸为单位设定，建模时需严格把控插针阵列的排布间距，15根插针分为两排错落布置，每根插针的伸出长度、相邻针脚的绝缘间隙都要符合通用接插件的配合公差，避免与配套母座对接时出现插针弯折、接触不良的问题。外壳部分采用带防滑纹理的梯形塑壳结构，尾部设计有阶梯式的电缆锁紧结构，建模时还原了外壳表面的防滑格栅、侧面的固定螺丝孔位，以及插针外围的金属屏蔽罩结构，金属屏蔽罩两侧带有的卡扣弹片结构，能够在对接后与母座外壳形成可靠的电磁屏蔽连接，减少外部电磁干扰对传输信号的影响。

从设计思路上，该模型优先还原了接插件的装配层级：最内侧是插针与绝缘基座的组合件，绝缘基座将每根插针独立分隔，避免针脚间出现信号串扰；中间层是金属屏蔽壳体，包裹住插针基座的外围，同时预留与电缆屏蔽层连接的压接位置；最外层是塑料防护外壳，通过卡扣与螺丝固定在金属壳体外侧，既为内部结构提供物理防护，也方便现场施工时的插拔操作，外壳尾部的锥度过渡结构能够给电缆提供弯折缓冲，避免电缆根部因反复弯折出现线芯断裂的问题。在设备选型配套时，设计人员可直接参考该模型的外形尺寸预留安装空间，确认面板开孔大小、布线弯折半径是否满足现场装配要求，也可基于该模型调整外壳尾部的出线方向，适配不同安装空间下的布线走向，比如在紧凑的设备内部可将出线方向调整为90度弯角形式，减少接插件的整体伸出长度，避免与周边元器件出现干涉。

建模时还重点还原了插针端面的倒角结构，方便公头与母座对接时的导向插入，侧面的固定螺丝采用标准英制螺纹规格，与配套母座的螺丝柱匹配，拧紧后可实现公母头的牢固连接，避免设备运行过程中受振动影响出现接口松脱的问题。对于需要做设备整机布线仿真的设计人员来说，该模型可直接导入装配环境，模拟电缆与接插件连接后的弯折状态，确认电缆的最小弯曲半径是否符合线材的性能要求，提前规避布线时出现的线缆拉扯、接口受力等问题。
