UTT公头连接器结构设计方案

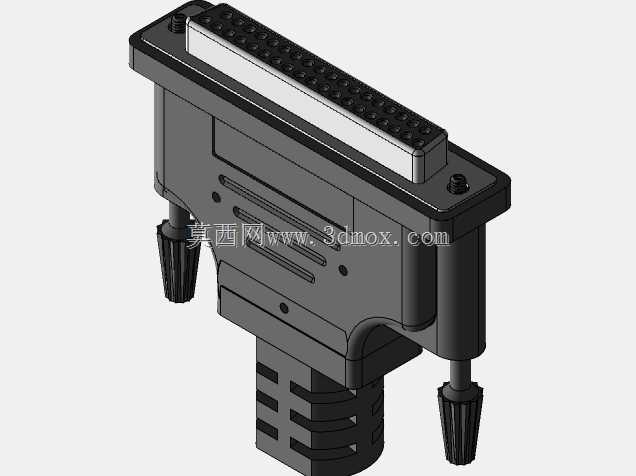

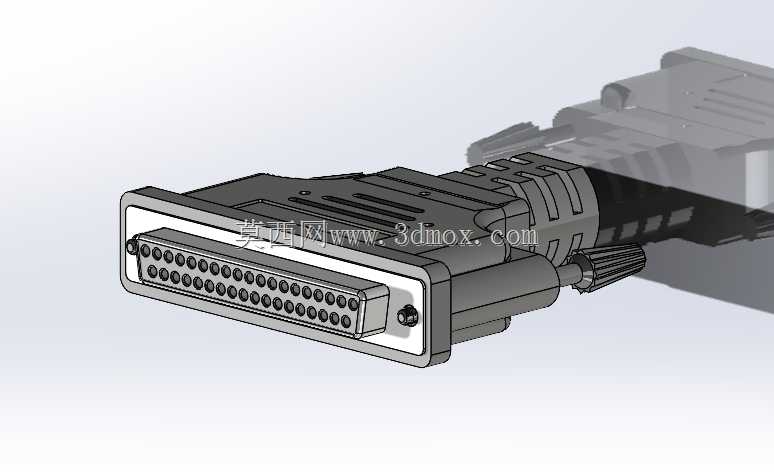

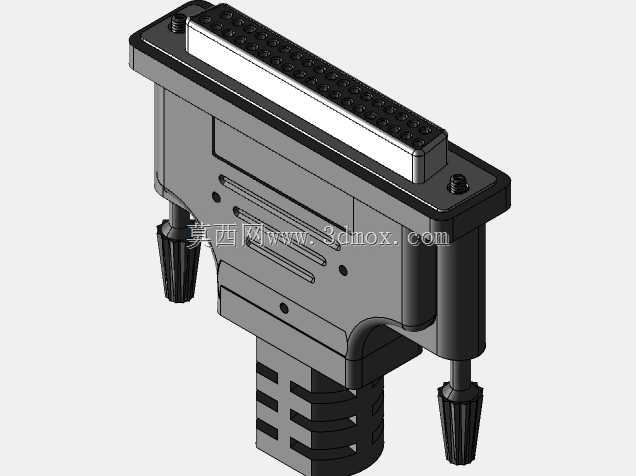

在工业控制、通讯设备、测试仪器的布线场景里，多针信号接插件的可靠性直接决定整套系统的运行稳定性，UTT公头作为高密度并行信号传输的常用连接件，常被用于机柜内部板卡互联、外设数据通讯、工业检测设备的信号接驳环节，能在有限的安装空间内完成多路信号的同步传输，避免多根独立线缆排布带来的走线混乱、接插错位问题。这款公头的设计首先围绕高密度接插需求展开，插针采用规整的矩阵式排布，在标准接口的截面范围内集成了足够数量的信号触点，适配多通道并行信号的传输要求，插针基座采用耐磨损的绝缘材质，既保证相邻触点之间的绝缘隔离性能，也能在反复插拔过程中维持插针的位置精度，避免插针偏斜导致的接触不良。外壳部分采用硬质工程塑料注塑成型，表面设置了多道平行的防滑筋条，既可以提升插拔操作时的握持摩擦力，也能增强外壳的结构强度，降低外力挤压导致的壳体变形风险；接口两侧配备了带外螺纹的锁紧结构，与对应母头对接完成后，可通过锁紧旋钮实现公母头的刚性固定，避免设备运行过程中受振动、拉扯导致的接口松脱，保障信号传输的连续性。尾部的线缆衔接处做了渐变式的锥度过渡设计，能分散线缆弯折时的应力，避免线缆根部因反复弯折出现线芯断裂、外皮破损的问题，适配不同线径的多芯信号电缆接入，安装时可根据实际布线需求调整线缆出线方向，适配机柜内部、设备侧壁等不同安装位置的走线空间。从安装边界来看，这款公头的外形尺寸控制在2.80英寸×2.80英寸×0.65英寸的范围内，安装时无需预留过大的操作空间，接口端面的定位凸台能与母头的定位槽精准配合，接插过程中可自动对齐插针位置，避免盲插时插针受侧向力弯折损坏。建模过程中严格遵循接插件的通用公差标准，插针的伸出长度、相邻触点的间距、锁紧结构的螺纹参数都匹配行业通用规范，可直接与同规格的UTT母头实现互换对接，结构设计上充分考虑了注塑成型的工艺要求，外壳壁厚保持均匀，避免出现注塑缩痕、填充不足的工艺缺陷，锁紧件与主体的装配间隙控制在合理范围，既保证锁紧操作的顺畅度，也不会出现装配松动的问题。在实际选型应用中，这款公头可搭配屏蔽层多芯电缆使用，外壳的金属衬层可实现电缆屏蔽层与连接器壳体的可靠导通，降低外界电磁干扰对信号传输的影响，适用于电磁环境较为复杂的工业现场，能满足中低速并行信号、控制信号的稳定传输需求。
