带定位凸台的法兰式轴套连接构件

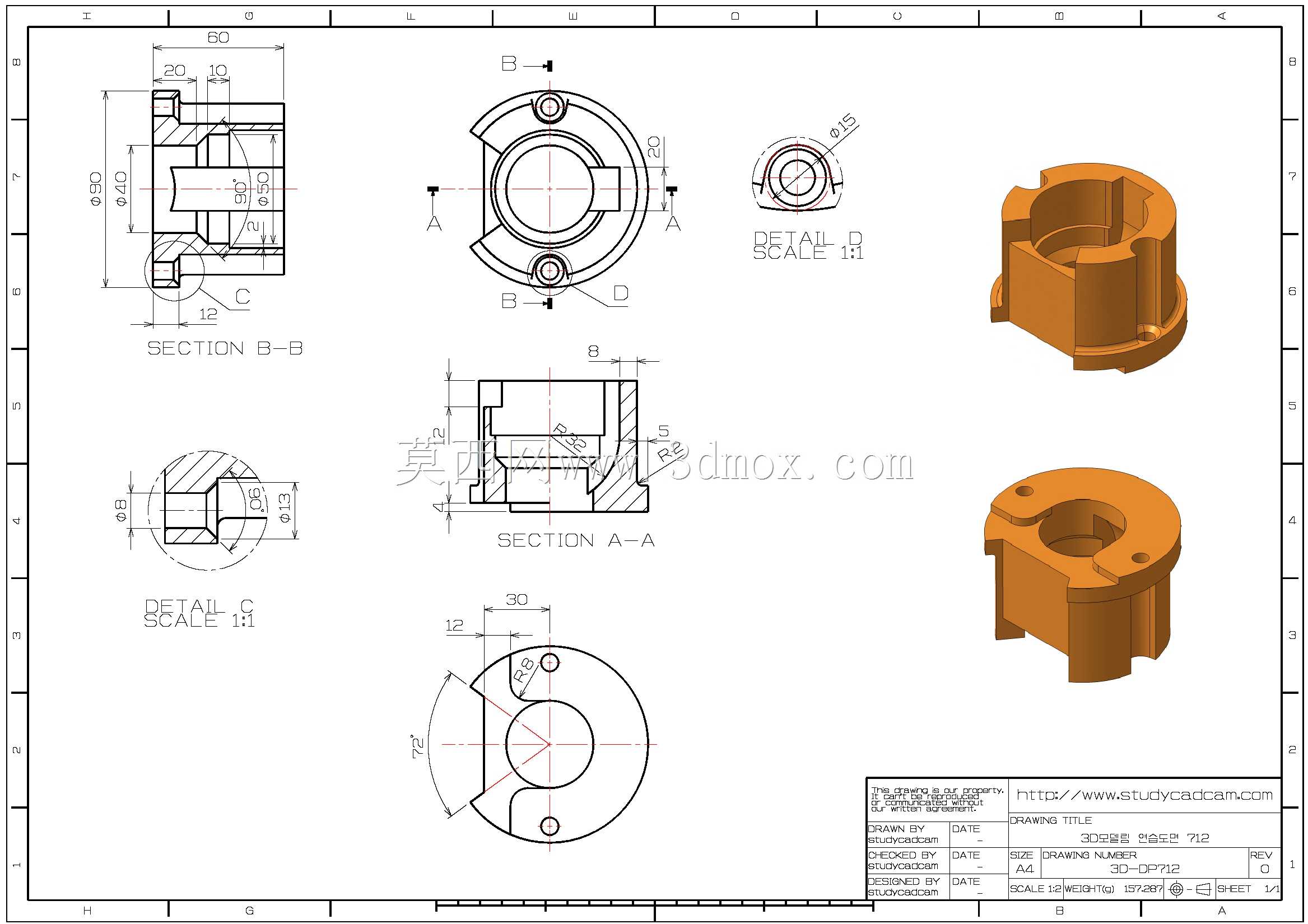

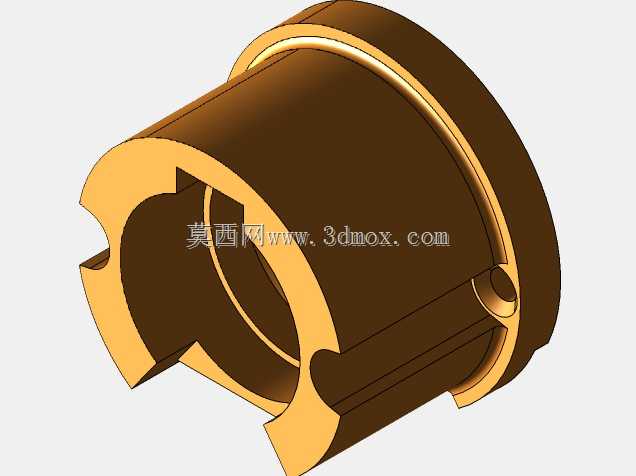

这类带定位凸台的法兰式轴套构件，常应用在中小型传动设备的轴系支撑环节，比如轻工输送线的辊筒端部、小型减速机的输入输出轴定位位置，也会出现在自动化专机的旋转工位转接处，用来承担轴件的径向定位、轴向限位，同时兼顾相邻部件的连接固定作用，避免轴系运转时出现窜动、偏摆，保障传动链路的同轴度精度。从结构设计来看，构件主体为阶梯式中空套体，内孔根据适配轴径做了分段尺寸设计，一端带有外延的法兰盘，法兰盘上对称布置两个安装孔，同时在法兰外缘设置了一处平键位与两处定位凸耳，套体侧壁还开有对称的卡槽结构，这种组合式定位设计，既可以通过平键传递扭矩，也能依靠凸耳和卡槽与相邻的机座、端盖部件形成周向防转约束，相比普通光面轴套，抗扭转错位的能力提升明显，不需要额外加装止动销就能满足中低载荷下的固定需求。从尺寸边界来看，法兰盘外径为60mm，套体总长度控制在30mm区间，内孔包含直径20mm的主配合段与直径10mm的穿轴段，法兰上的安装孔中心距为45mm，两处定位凸耳的凸起高度为3mm，侧壁卡槽的深度为2mm、宽度为5mm，所有配合面的尺寸公差都按基孔制间隙配合设定，安装时不需要额外扩孔或修磨，只要对准定位凸台卡入对应基座的凹槽，再穿入紧固件即可完成固定，对安装人员的技能要求较低，适合批量装配场景。设计过程中优先考虑了装配便利性与运转稳定性，中空结构在保证结构强度的前提下降低了零件自重，法兰与套体的衔接处做了R1的圆角过渡，避免应力集中导致的疲劳断裂，细节处的局部放大结构也对边角的倒角、退刀槽做了明确标注，加工时可以直接按图编程，不需要二次确认工艺细节，不管是采用棒料车削后铣削成型，还是采用粉末冶金压制成型，都能快速实现批量生产，零件的互换性较强，同规格的构件可以直接替换使用，不需要重新配做定位结构。
