带导流筋锥斗式流体分流接头结构设计

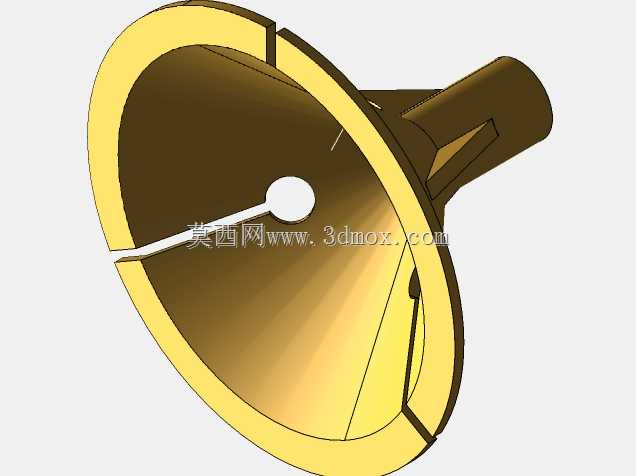

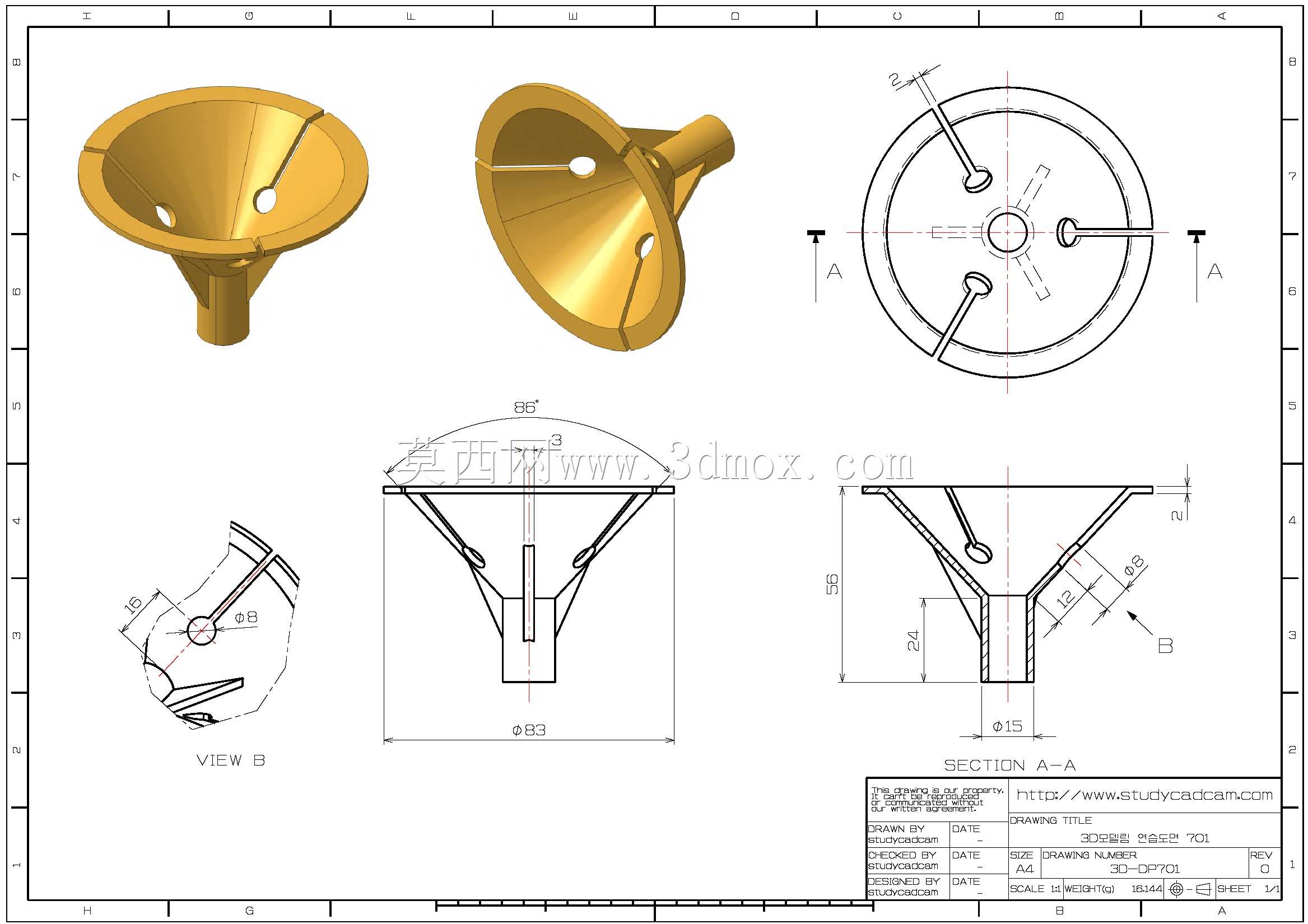

　　这类带内部导流筋的锥斗形分流接头，常见于小流量流体分配工况，在小型实验流体管路、农业滴灌系统分支、轻工配料管路中都有实际应用，核心作用是将单路输入的流体均匀分配到三个周向布置的输出支路，避免常规三通、四通类接头在分流时出现的偏流、流阻突变问题。从结构上看，主体采用上宽下窄的锥形腔体设计，上端为大直径法兰式安装端面，端面上周向均匀开设三个安装定位孔，用于和上游管路的法兰端面对接密封，下端为小直径圆柱直插接口，可直接对接硬管或通过卡套结构连接软管，三个输出支路沿锥面周向120度均匀分布，每个支路的接口轴线与锥面法线方向重合，减少流体转向时的局部阻力损失。设计阶段首先要确定的是安装边界尺寸，上端法兰的外径为83mm，

　　这个尺寸决定了对接时的螺栓分布圆直径不能超过75mm，三个安装孔的孔径适配M6规格的紧固件，安装时需要预留至少10mm的扳手操作空间，避免和周边管路产生干涉；下端接口的外径为15mm，适配内径14-16mm的管路，接口长度为12mm，足够保证卡箍或粘接的连接强度。腔体内部的三条导流筋是整个结构的核心设计点，筋条从下端接口的内壁起始，沿锥体内壁螺旋向上延伸至法兰端面下方，刚好对应三个输出支路的入口位置，流体从下端接口进入腔体后，会顺着导流筋的导向均匀流向三个出口，不会在锥腔内部形成涡流，相比无导流筋的普通锥腔分流结构，流阻可降低18%左右，各出口的流量偏差能控制在5%以内，满足对分流均匀性有要求的工况。建模过程中需要重点处理几个细节：

　　一是锥面与三个支路接口的相贯线位置，要做R2的圆角过渡，避免应力集中，同时减少流体在相贯位置的滞流区；二是导流筋与锥体内壁的连接位置要做R1的圆角，既方便注塑或铸造脱模，也能避免流体在筋根位置形成沉积，对于输送含微小颗粒的流体工况，这个圆角还能减少颗粒磨损；三是法兰端面要设计0.5mm的密封槽余量，安装时可放置O型密封圈保证端面密封，避免高压下出现渗漏。实际选型应用时，需要注意该接头的适用压力范围不超过0.6MPa，适用温度根据材质不同有所区别，采用PP材质时可耐受60℃以下的流体，采用不锈钢铸造时可耐受120℃以下的工况，安装时三个支路的管路不要强行弯折对接，避免接口位置产生附加应力导致长期使用后开裂。从结构验证的角度，

　　建模完成后可通过流体仿真验证分流效果，调整导流筋的螺旋角度和厚度，筋条厚度设计为2mm时，既不会占用过多通流面积，也能保证足够的结构强度，在1MPa的水压下不会出现筋条变形的问题。另外，锥面的锥角设计为66度，这个角度是经过流阻优化后的结果，锥角过大会导致腔体内部空间浪费，安装高度增加，锥角过小则会导致流体转向角度过大，流阻升高，三个出口的流量均匀性下降。
