弯折式卡扣连接件结构设计方案

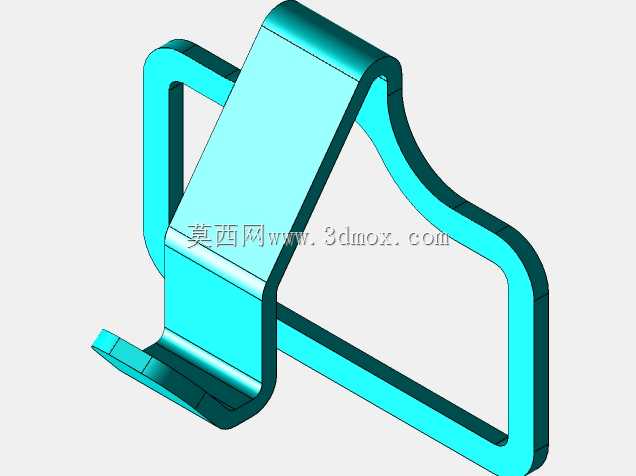

　　日常做结构设计时，这类弯折卡扣件的应用场景其实覆盖得非常广，从工业设备的线束固定、面板快装，到民用产品的壳体扣合、置物挂接，都能看到同结构逻辑的零件身影。这次的卡扣件采用一体弯折成型的结构思路，没有额外的拼接或铆接工序，整体靠板材冲压弯折后形成两个功能区域：一端是带封闭框型的握持/挂接段，另一端是带凸起卡位的插接段，中间通过带圆弧过渡的弯折段衔接，所有转角位置都做了R角处理，既避免冲压加工时的应力集中导致板材开裂，也能消除安装使用时的锐边划伤风险。

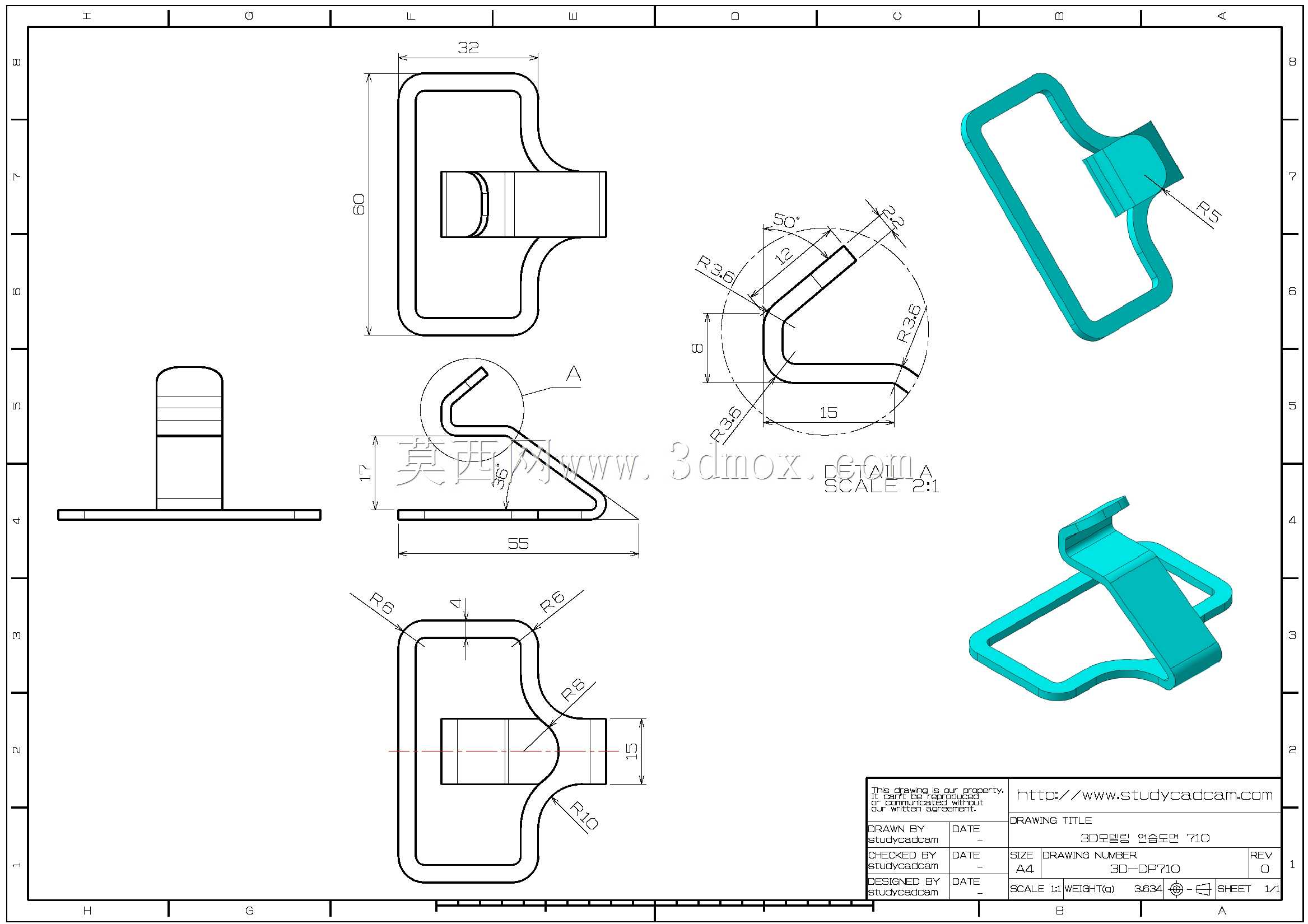

　　从尺寸边界来看，零件整体外轮廓的最大长度控制在55mm，挂接框的内空宽度为32mm，弯折段的转弯半径分别设置了R3.5、R5、R6等不同规格，适配不同安装位置的空间避让需求，插接段的凸起卡位高度做了1.5mm的限位设计，安装时推入对应卡槽后，凸起会自动卡入卡槽的定位凹位，不需要额外的紧固件就能实现防脱固定，拆卸时只需要轻微扳动插接段的弹性臂就能脱出，兼顾了连接可靠性和拆装便捷性。

　　设计过程中最先敲定的是弯折段的角度，最初尝试过90度直角弯折，但实际试装时发现直角位置的应力集中会让零件反复拆装30次左右就出现金属疲劳裂纹，后来把弯折处的内外R角都做了放大，同时调整弯折角度到适配安装面的倾斜角度，让零件安装后和被连接件的表面完全贴合，不会出现局部翘曲导致的卡位松脱。挂接段的封闭框型不是规则矩形，侧边做了向内收的圆弧过渡，一方面是提升挂接时的握持手感，另一方面也能让挂接的杆件或卡槽不会在框内随意滑动，框体的边缘做了1mm的卷边处理，提升整体结构的抗变形能力，就算受到侧向的冲击力，框体也不容易出现张开变形的问题。

　　插接段的弹性臂厚度和整体板材厚度保持一致，没有做局部减薄，靠弯折后的结构自然形成弹性形变空间，这样的设计比局部铣薄弹性臂的方案加工成本更低，冲压时一次就能成型，而且弹性臂的疲劳寿命更长，适合需要频繁拆装的使用场景。零件表面没有做额外的凸台或加强筋，靠弯折形成的立体结构本身就具备足够的结构强度，整体重量很轻，就算在对重量敏感的轻量化设备上使用，也不会带来额外的负载负担。

　　实际选型使用时需要注意，这类卡扣件的安装卡槽需要对应设置和卡位凸起匹配的凹位，凹位的深度控制在1.2-1.8mm之间，过深会导致拆卸困难，过浅则容易出现松脱，安装面的平面度需要控制在0.2mm以内，避免零件安装后出现倾斜导致卡位失效。如果是用在有振动的设备场景，可以在卡位凸起的位置增加微小的倒刺结构，进一步提升防脱能力，但如果是需要经常拆装的场景，保留原有的光滑圆弧卡位即可，避免拆卸时刮伤卡槽表面。

　　从加工工艺角度来说，这个零件完全可以用常规的冲压模具连续生产，先通过落料工序冲出平板坯料的外形，再通过分步弯折工序依次成型挂接框、弯折段和插接卡位，所有弯折工序的定位基准都选在挂接框的内边缘，能保证各个功能段的尺寸公差控制在±0.1mm以内，满足批量生产的装配精度要求。零件的板材厚度可以根据实际负载需求选择0.8-2mm的冷轧钢板或者不锈钢板，负载较轻的场景也可以用铝合金板材冲压，进一步降低零件重量。
