双法兰斜置管路连接支架结构设计

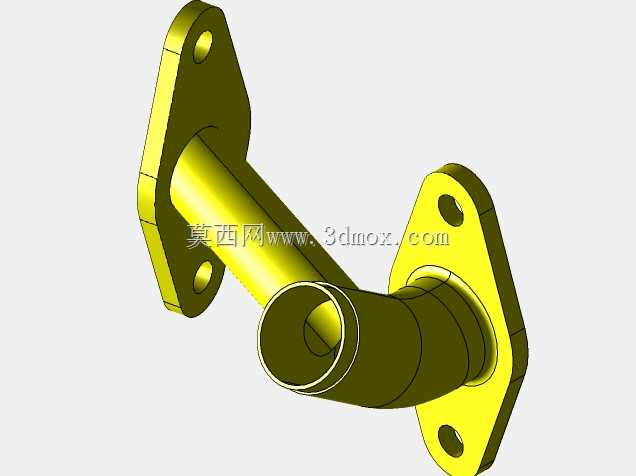

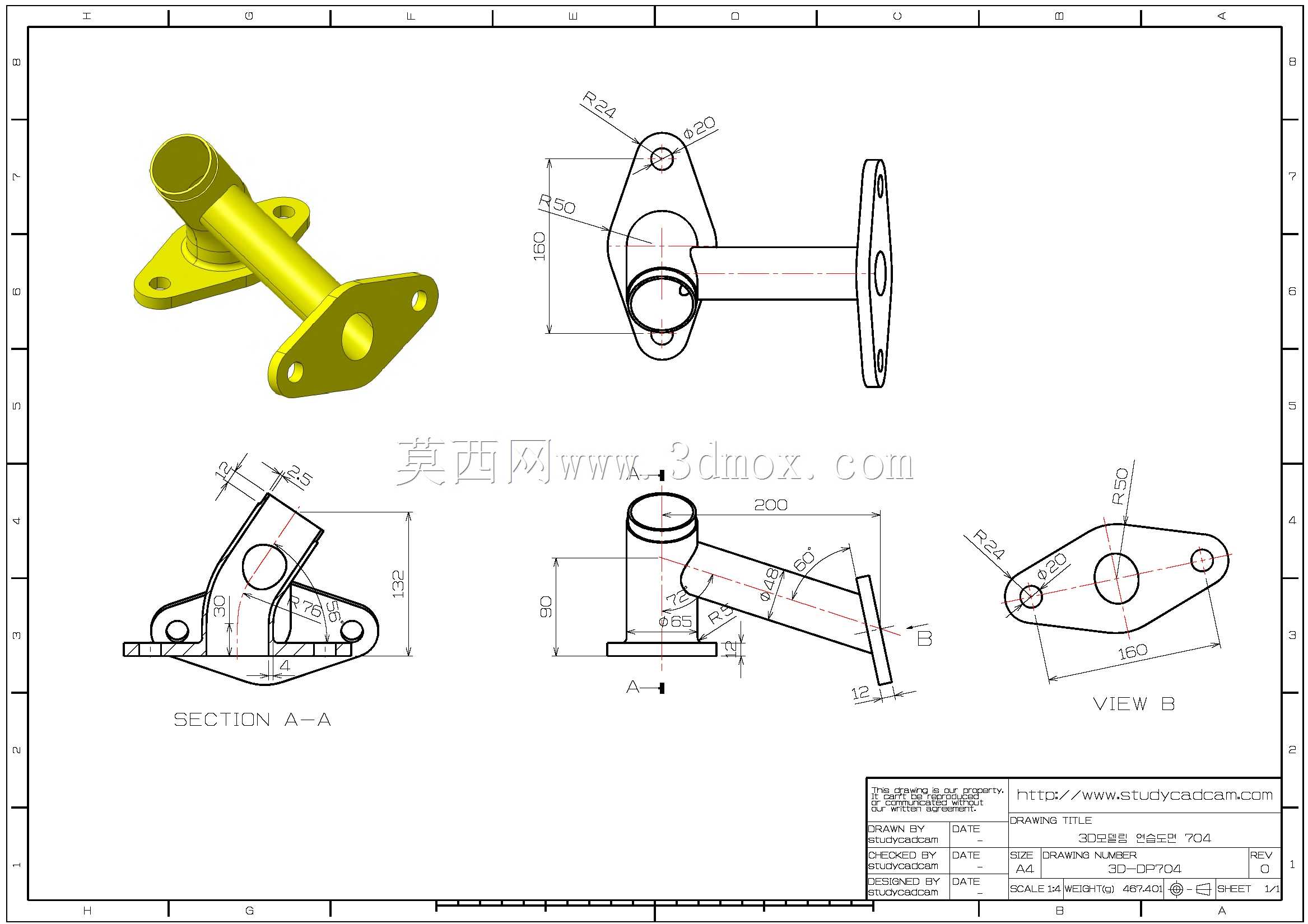

　　这类带双安装法兰的斜置管路连接件，在流体输送管网、小型液压动力单元、工艺介质分流管路中应用十分普遍，核心作用是实现两段不同走向管路的刚性对接，同时依托两端法兰的安装孔位完成整体构件的设备本体固定，避免管路运行过程中因介质脉动、设备振动引发的接口错位、密封失效问题。从结构功能来看，构件主体为变径管状流道，两端分别延伸出带安装孔的菱形法兰盘，其中一端法兰与管段轴线垂直，用于对接同轴向的外接管路，另一端法兰与管段呈固定夹角布置，适配设备安装面的倾斜布局需求，省去额外加装弯头转接的工序，减少管路系统的泄漏点数量。设计阶段首先要明确安装边界的约束条件，从工程图标注的尺寸来看，两法兰端面的中心距为200mm，

　　垂直法兰端的安装孔中心距为150mm，法兰盘外缘做R24的圆弧过渡，避免安装过程中锐边划伤操作人员或配套密封件；斜置端法兰的安装孔位与管段轴线的夹角经过严格校核，保证安装后管段内部流道平滑过渡，不存在直角突变区域，降低介质流经时的局部阻力损失，减少紊流引发的管路振动。管段与法兰的连接位置设置了R12的过渡圆角，一方面是降低应力集中系数，避免构件在长期受振动载荷、管路内压作用下出现焊缝或本体开裂，另一方面也便于铸造或机加工过程中的脱模、走刀操作，减少加工工序的冗余步骤。从截面设计来看，主管段的壁厚经过强度校核，能够承受常规低压流体输送的内压载荷，法兰盘厚度满足螺栓拧紧时的刚度要求，不会因压紧力过大出现法兰翘曲导致密封面贴合不严的问题。

　　在实际选型应用时，需要先核对两端法兰的安装孔位尺寸是否与现场安装基座、对接管路的法兰参数匹配，重点确认斜置法兰的倾斜角度是否符合设备布局要求，避免安装后出现管路别劲的问题；安装过程中要保证两法兰密封面的平面度达标，密封垫片根据输送介质的特性选配，螺栓拧紧时采用对角分步拧紧的方式，保证各螺栓受力均匀，避免单侧受力过大引发法兰变形。这类构件的结构设计充分考虑了现场安装的便捷性，整体一体成型的结构相比采用直管加弯头焊接的拼接结构，整体刚度更高，外形更规整，安装时不需要额外调整拼接段的角度，能够有效缩短现场管路装配的工时，同时减少拼接焊缝带来的腐蚀风险，在户外管路、小型设备内置油路、气路系统中都有较高的适配性。

　　设计过程中还需要考虑构件的加工工艺性，所有外轮廓的圆弧过渡、尺寸公差标注都要匹配常规机加工或铸造工艺的精度要求，避免出现过小的内圆角、过深的加工槽等难以加工的结构，在保证结构强度、功能满足使用要求的前提下，尽可能简化加工工序，降低构件的制造成本。另外，构件上的安装孔均采用通孔设计，适配普通螺栓穿装固定，不需要额外加工螺纹孔，降低了现场安装的操作难度，也便于后期维护时的拆卸更换。流道内部的粗糙度要求根据输送介质调整，输送普通气体、清水类介质时只需要去除内部飞边毛刺即可，输送有洁净度要求的介质时则需要对内流道做进一步抛光处理，避免介质残留引发的堵塞或污染问题。
