带侧耳安装位锥台形壳体结构设计

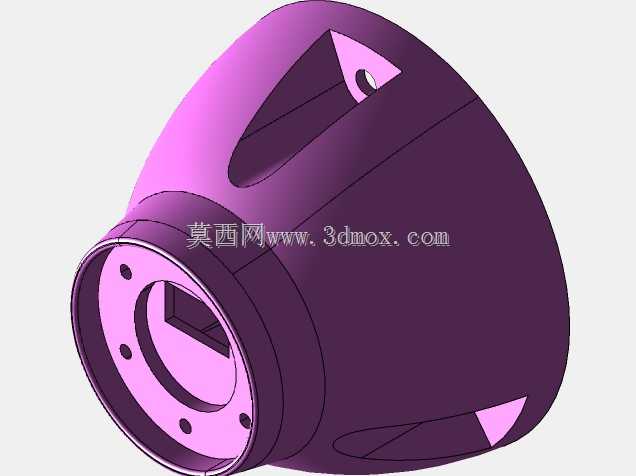

　　这类带侧置安装耳的锥台形壳体，在小型回转类设备的端盖、基座部件中应用十分广泛，常见于桌面型机电设备的动力输出端防护、小型流体设备的腔体承托、轻工机械的回转工位基座等场景，核心作用是为内部回转组件提供封闭安装空间，同时通过自身结构完成与外部机架的固定衔接，兼顾腔体防护、部件定位、载荷传递多重作用。从结构细节来看，该零件整体为上小下大的锥台构型，底部最大外圆直径为120mm，顶部端面外圆直径72mm，整体轴向高度75mm，锥面母线平滑过渡，没有突变的折角结构，能有效降低注塑或铸造成型时的应力集中风险，也能减少设备运行过程中积灰、积液的残留死角。顶部端面设计有环形安装止口，止口内径35mm，外圈均布4个小孔径安装孔，

　　中心位置设置方形避让槽，主要用于穿过内部组件的传动轴或者接线束，止口结构可以直接与上端的端盖或者功能模块配合，保证装配同轴度，省去额外的定位工装调整步骤。零件侧壁设置三个周向均布的三角形安装耳，每个耳片上都加工有通孔安装位，耳片与锥面主体之间做了大圆角过渡，避免安装锁紧时耳片根部出现应力断裂，三个安装点的周向夹角为120度，这种三点支撑的安装方式相比四点安装，对安装面的平面度公差要求更低，即使机架安装面存在小幅的平面度误差，也能保证壳体安装后不会出现翘曲变形，适配更多现场安装工况。从内部结构来看，壳体内腔设置有多层环形定位台阶，不同直径的台阶分别对应内部轴承、密封件、隔套的安装定位，台阶的轴向尺寸经过匹配设计，

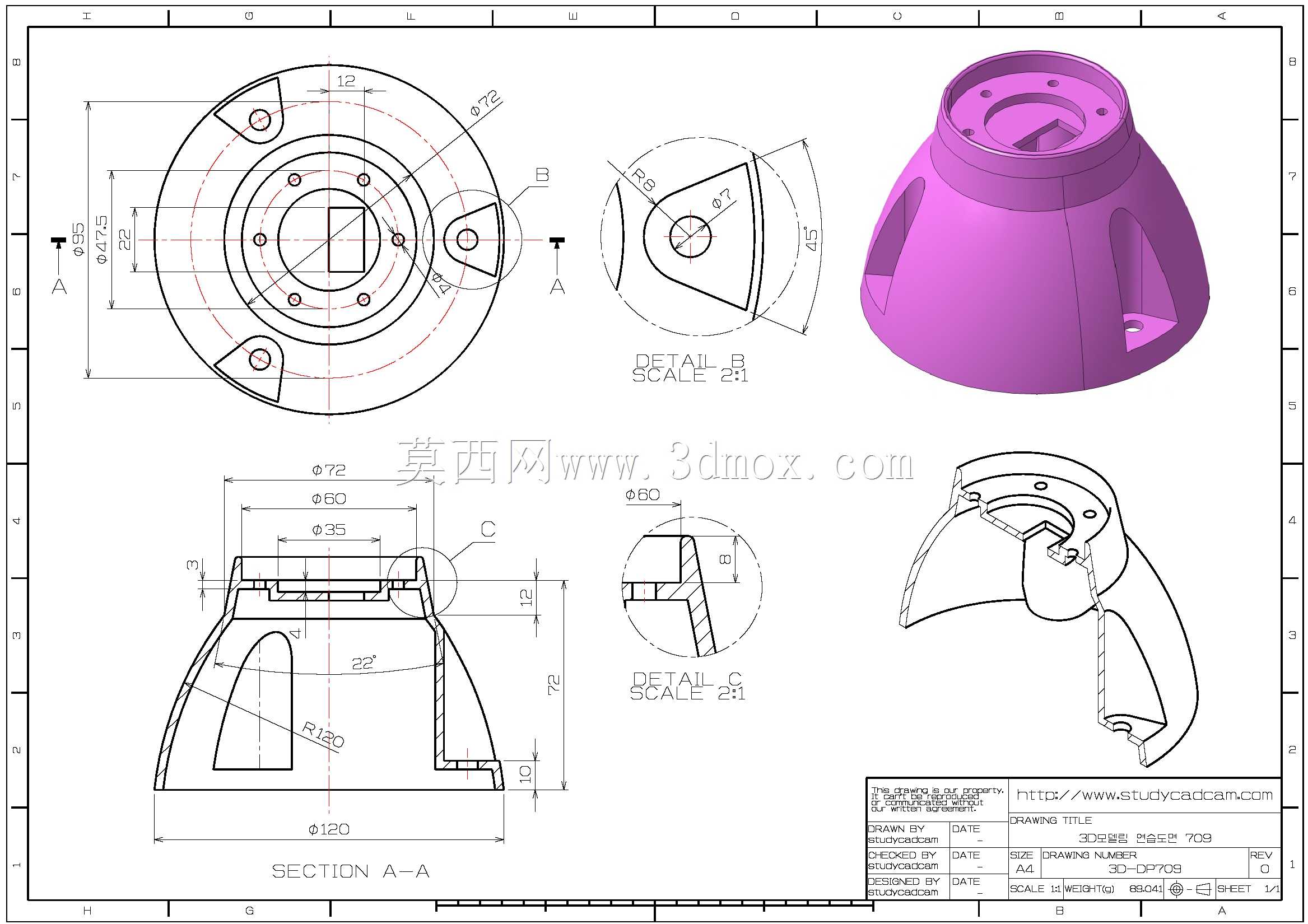

　　装配时可以直接将各层级零件依次放入台阶位，不需要额外调整轴向间隙，能大幅提升装配效率。内腔底部直径80mm的位置设置有环形卡槽，用于安装孔用挡圈，对内部装入的组件实现轴向限位，防止设备运行过程中内部零件受振动出现轴向窜动。侧壁上的局部细节做了加厚处理，对应安装耳的位置内壁设置有加强筋，筋位从耳片根部一直延伸到壳体底部端面，既可以提升安装耳的结构强度，也能增强整个锥台壳体的径向抗变形能力，当设备受到侧向冲击载荷时，加强筋可以将载荷快速分散到整个壳体壁面，避免局部应力过大导致壳体开裂。图纸中给出的两个局部放大视图，分别对应顶部安装耳的剖面细节和侧壁台阶的剖面细节，能清晰看到各部位的壁厚设计：主体壁厚均匀保持在3mm，

　　安装耳位置壁厚加厚到5mm，定位台阶位置壁厚4mm，这种差异化的壁厚设计既可以保证整体结构强度，也能控制零件整体重量，减少成型材料的消耗。在实际选型适配时，需要注意该壳体的安装边界：三个安装耳的中心所在分度圆直径为120mm，安装孔直径适配M6规格的紧固件，安装时需要预留至少130mm的径向操作空间，用于放置拧紧工具；轴向方向上，顶部止口突出端面2mm，装配后上端面需要预留至少5mm的间隙，避免与上端配合零件出现干涉。这类壳体的结构设计充分考虑了加工与装配的工艺性，所有转角位置都设置了不小于R1的圆角，没有尖锐的内角，无论是采用注塑成型还是铸铝成型，都能顺利脱模，不需要额外设计复杂的抽芯结构；所有安装孔、定位止口的尺寸都采用了标准公差等级，普通机加工设备即可完成后续的孔位精加工，不需要特殊的定制刀具。在设备运行过程中，锥台形的外壁相比直筒结构，能更好地引导外部气流沿壁面流动，提升设备自然散热的效率，同时流畅的外壁曲面也更便于日常清洁维护，适合应用在食品加工、制药等对卫生清洁有要求的轻工设备场景中。
