带单耳凸缘开槽锁紧环结构设计

　　这类带单安装耳的开槽环形锁紧件，在中小型机电设备的轴系定位、管路快装接头锁止、轻工设备的调节机构限位场景中十分常见，日常做结构设计时经常会碰到类似的锁紧需求，很多新手建模时容易忽略实际装配的干涉问题，要么把开槽的弹性变形量留得不足，要么把安装耳的孔位位置设计得不合理，导致实际装配时没法顺利锁紧。

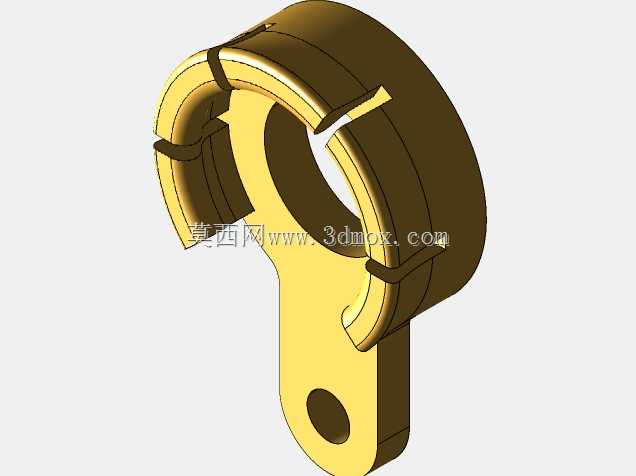

　　从实际使用场景来看，这类零件主要靠环形本体的内孔套在对应轴径或者接头外圆上，本体上的开槽结构提供装配时的弹性胀缩量，单耳上的安装孔用来穿装固定螺钉或者销轴，一方面限制环形件自身的周向转动，另一方面可以通过收紧螺钉让开槽处产生微小形变，抱紧内部的轴或者接头，实现轴向位置的固定，防止运转过程中出现轴向窜动，相比普通的轴用挡圈，这种带单耳的结构锁紧力更大，能承受一定的轴向载荷，而且拆装不需要专门的卡簧钳，普通螺丝刀就能完成操作，在需要经常拆装调整的设备工位上适用性很强。

　　设计这类零件的时候，首先要确定核心的配合尺寸，也就是环形本体的内孔直径，这个尺寸要和被锁紧的轴径做基孔制间隙配合，间隙量控制在0.02到0.05毫米之间，既保证装配时能顺利套入，又不会因为间隙过大导致锁紧后出现偏心。环形本体的外径要根据内孔尺寸和需要的锁紧力来定，壁厚太薄的话开槽后容易出现塑性变形，没法提供足够的抱紧力，壁厚太厚的话弹性不足，装配时很难胀开套入，一般常规工况下，壁厚取内孔直径的八分之一到六分之一比较合适，图中这个零件的内孔直径标注为Φ50，对应的外径和壁厚比例就符合这个经验值范围。

　　开槽的设计是整个零件的核心，开槽的宽度要根据材料的弹性模量来选，常用的65Mn或者304不锈钢材质的话，开槽宽度取1.5到2.5毫米就能满足变形需求，开槽的端部必须设计R圆角过渡，不能做成直角，不然零件反复胀缩的时候，应力会集中在开槽端部，很容易出现疲劳断裂，图里的细节处就标注了R0.8的过渡圆角，这个细节很关键，很多新手建模时容易漏掉，导致实际加工出来的零件使用寿命达不到要求。

　　单耳结构的设计要考虑安装的便利性，安装耳从环形本体向外延伸，耳片上的安装孔中心到环形中心的距离要留够操作空间，不能太靠近环形本体，不然拧螺钉的时候扳手会和环形部分干涉，耳片的厚度要和环形本体的厚度保持一致，折弯或者连接处也要做圆角过渡，避免应力集中。从剖视图能看出来，这个零件的环形部分和耳片是等厚的，加工时可以直接用板材冲压或者线切割成型，加工工艺性很好，不需要复杂的工装，适合批量生产。

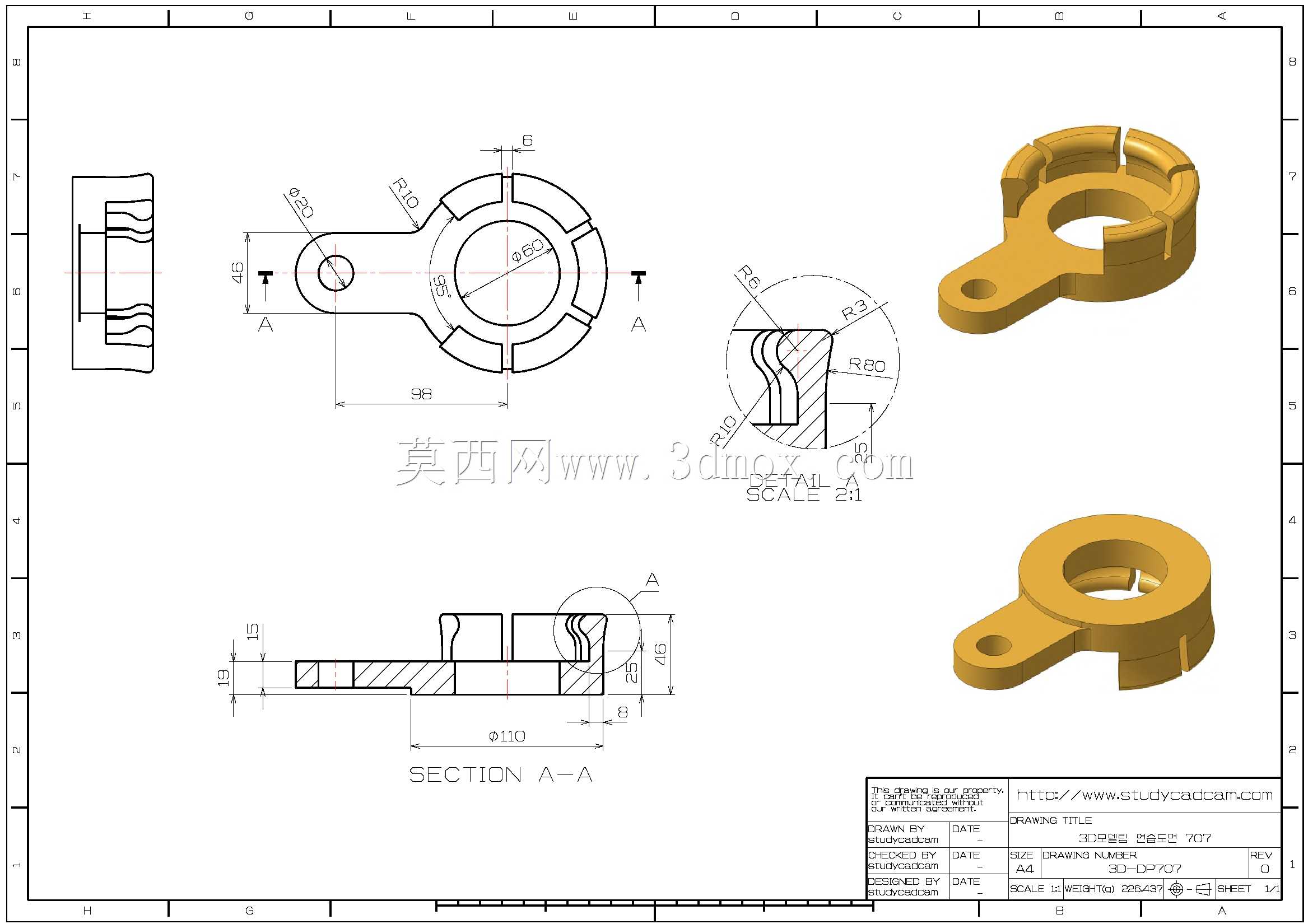

　　尺寸标注上，除了核心的内孔、外径、安装孔尺寸，还要标注开槽的位置度，保证开槽的对称面和安装耳的中心面保持合适的角度，图里的视图就通过主视图、局部放大图和A-A剖视图把各个形位关系表达清楚了，建模的时候要先画环形的基础轮廓，再绘制单耳的延伸结构，最后做开槽和圆角处理，建模过程中要注意各个特征的先后顺序，先做基础拉伸再做切除开槽，最后添加圆角，避免特征建模失败。

　　实际装配的时候，要注意这个零件的安装方向，带开槽的一侧要朝向需要锁紧的定位面，安装耳的固定孔要对准基体上的螺纹孔或者光孔，拧紧螺钉的时候不要过度用力，只要让环形内孔抱紧轴径即可，过大的拧紧力会导致开槽处变形量超过材料的弹性极限，出现永久变形，下次拆装就没法继续使用了。在有腐蚀或者潮湿的工况下使用时，可以选择304不锈钢材质，普通工况下用65Mn做淬火处理就能满足强度和弹性要求，表面可以做发黑或者镀锌处理提升防锈能力。

　　这类零件虽然结构不算复杂，但是在设备里起到的定位锁紧作用很关键，设计时如果忽略了细节尺寸，很容易导致装配后锁紧失效，出现轴上零件窜动的问题，做三维建模的时候一定要结合实际装配需求来核对每个尺寸，不能只照着图纸线条画，要理解每个结构对应的功能，这样建出来的模型才能直接用于生产加工，不会出现设计和实际加工脱节的问题。
