菱形四安装位中空连接支撑座结构

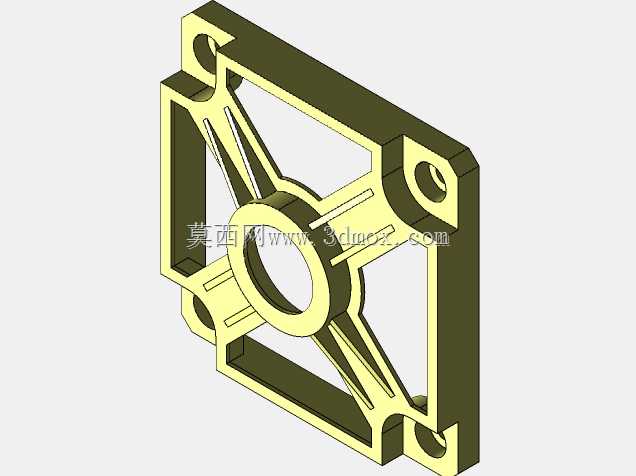

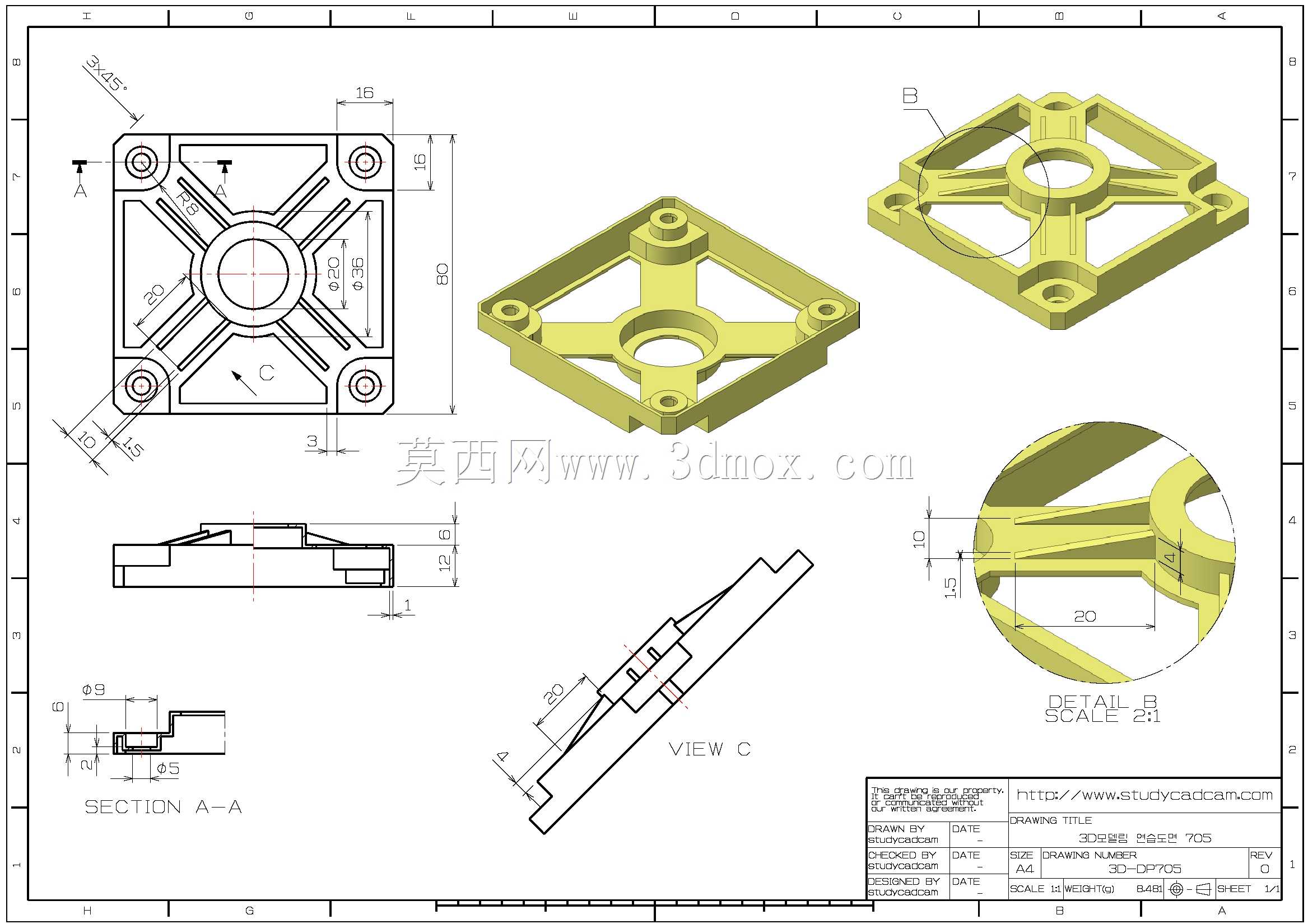

　　这类菱形结构的中空支撑连接件，在轻工自动化输送线、小型检测设备台架、桌面级工装夹具的搭建场景中十分常见，主要承担相邻功能模块之间的间隔支撑、定位连接作用，既可以作为设备支脚的上部连接座分散承载压力，也能作为多组气动元件、检测传感器的安装过渡座，把分散的小规格元件集中固定在同一基准面上，减少零散安装带来的累计位置误差。从结构细节来看，整体采用菱形外轮廓的板式主体设计，四个角位设置带沉孔的安装通孔，沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉端面不会突出支座表面，避免后续装配时与相邻部件产生运动干涉；中心位置设计为贯通式圆孔，既可以作为管线穿设通道，让设备内部的气路软管、信号线缆从支座中心穿过，

　　规整布线走向避免管线外露被剐蹭，也能作为定位销的配合孔，在需要重复拆装的工位上实现快速定位复位，不需要每次装配都重新打表找正。支座的四个侧边设置交叉式加强筋结构，筋板从中心圆环外壁一直延伸到四个角的安装凸台位置，在不额外增加整体板材厚度的前提下，大幅提升支座的抗扭、抗弯承载能力，即使承受偏载压力也不会出现边角翘曲变形；筋板与主体板面的连接处全部做了圆角过渡，避免直角位置的应力集中，在长期受交变载荷的使用场景下，能有效降低应力开裂的风险。从安装边界尺寸来看，四个安装孔的中心距按照通用工业铝型材的孔位间距设计，可以直接适配市面上常见的30系列、40系列铝型材框架的安装孔位，不需要额外加工转接板就能直接固定；

　　支座整体高度控制在常规连接支撑的常用区间，上下两个安装端面都设计了0.1mm深度的浅凹槽，装配时可以在凹槽内放置橡胶减震垫，既能够抵消设备运行时产生的微幅振动，避免振动传递到相邻的精密检测元件上影响检测精度，也能填补安装面的平面度误差，让连接更加稳固不会出现松动。设计这类支撑座的时候，首先要明确使用场景的承载需求，如果是用于承载较重的动力模块，就需要适当加厚中心圆环的壁厚以及加强筋的厚度，如果是用于轻量化的检测工位，则可以在筋板上开设减重孔进一步降低零件自重；其次要匹配安装场景的紧固件规格，四个角的安装孔直径要比选用的螺钉直径大0.2-0.5mm，预留一定的安装调整余量，避免加工误差导致孔位对不上无法装配；

　　中心孔的尺寸要根据实际穿线或者定位的需求确定，如果是作为定位孔使用，就要按照配合公差要求加工，如果仅作为穿线孔则可以适当放大孔径，降低加工精度要求减少加工成本。另外在细节处理上，支座的所有外露棱边都做了C0.5的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能在安装的时候起到导向作用，让相邻部件的对接更加顺畅；底部安装面的平面度控制在0.05mm以内，保证安装后不会出现倾斜，确保上部固定的元件基准面与设备整体基准保持平行。这类零件在实际生产中既可以采用铝合金压铸工艺批量生产，用于对重量有要求的移动设备场景，也可以采用尼龙或者POM材质注塑加工，用于有绝缘要求的电子设备内部，还可以采用Q235钢板铣削加工后做发黑处理，用于承载要求较高的重型设备机架部位，不同材质的选型完全根据实际使用场景的载荷、环境、成本要求灵活调整。
