带双安装孔异形支撑连接支架结构

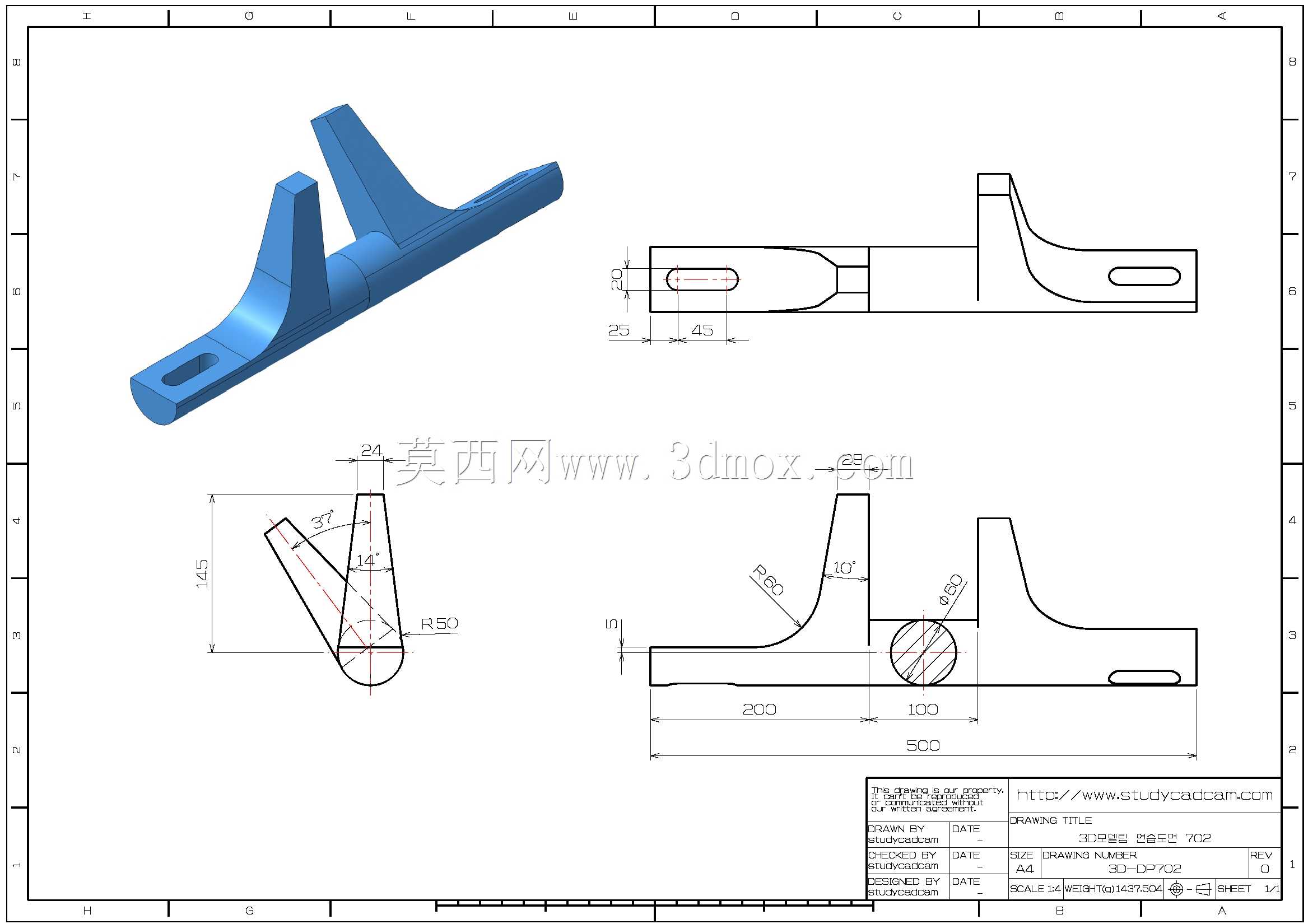

　　该异形支撑连接支架多用于工业输送线侧边导向、小型工装夹具定位、非标设备侧向支撑等场景，在实际产线运行中承担侧向载荷传递、部件位置限位、辅助构件固定的作用，可适配不同安装基面的固定需求，在轻工包装设备、电子组装流水线、小型物料分拣设备中都能见到同类结构的应用。从结构设计逻辑来看，该构件采用一体化成型思路，主体为长条形平直基座，基座两端开设长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装时的对位难度，无需额外加工调整孔位即可完成固定。基座中部向上延伸出两个角度不同的支撑立臂，其中一个立臂带有圆弧过渡的弯折结构，另一个立臂为斜向直臂结构，两个立臂的角度分别经过载荷校核，斜向立臂与基座平面呈37度夹角，

　　弯折立臂的圆弧过渡半径为R50，可有效分散立臂承受的侧向载荷，避免应力集中导致的构件断裂或变形。从尺寸边界来看，该支架整体长度为500mm，基座平直段宽度统一，两个立臂的高度差经过匹配设计，顶端支撑面可同时贴合被支撑构件的两个不同角度的安装面，保证支撑接触面积足够，不会出现点接触导致的局部压损。安装时仅需通过四个螺栓穿过基座两端的长圆孔，将支架固定在设备机架的预设安装面上，立臂顶端可直接抵接被支撑构件，也可通过额外的压板将被支撑构件锁紧在立臂端面上，适配不同的固定需求。在建模过程中，该结构优先通过草图绘制基座的外轮廓，拉伸生成基础实体后，再分别绘制两个立臂的截面草图，通过拉伸与拔模特征生成立臂主体，之后对所有棱角位置做圆角过渡处理，

　　尤其是立臂与基座连接的根部位置，采用大半径圆角过渡，进一步降低应力集中系数。长圆形安装孔的长度预留了15mm的调节余量，可抵消机架焊接、机加工过程中产生的孔位累计误差，现场安装时无需对支架或机架进行二次修配，大幅提升装配效率。两个立臂的角度设计充分考虑了被支撑构件的受力方向，斜向立臂主要承受垂直于臂身的压载荷，弯折立臂主要承受侧向的弯扭载荷，两种载荷分别通过不同的立臂传递到基座，再由基座分散到整个安装机架上，避免单一位置载荷过大导致的结构失效。该支架的壁厚设计均匀，整体壁厚保持一致，无论采用机加工、型材折弯还是铸造工艺生产，都能保证成型质量，不会出现壁厚突变导致的冷却变形或加工震纹。在实际应用中，

　　该类支架常被用于替代焊接式的临时支撑构件，相比焊接支撑，该一体化支架的安装位置可灵活调整，拆卸后可重复利用，不会在机架上留下焊疤，适合需要频繁调整工位布局的柔性产线使用。同时该结构的支撑高度与角度经过标准化设计，可形成系列化的支撑构件库，在不同的非标设备设计中直接调用，减少重复建模的工作量，缩短非标设备的设计周期。
