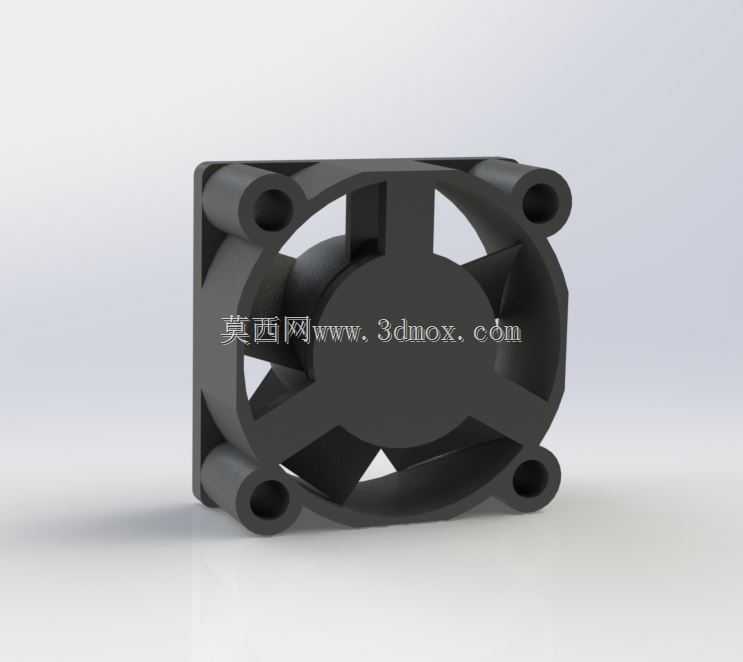

25mm规格小型直流轴流散热风机

在紧凑型电子设备的热设计环节中，小尺寸轴流风机的选型往往直接决定了整机的运行稳定性，这款25mm×25mm×10mm规格的直流风机，就是针对狭小安装空间的散热需求开发的部件。从实际应用场景来看，这类风机常被部署在嵌入式工控板、小型通讯模块、便携检测仪器、迷你型电源适配器这类内部空间极度紧凑的产品中，这类设备本身功耗不高，但内部元器件排布密集，自然对流无法及时带走芯片、功率器件工作产生的积热，长期运行容易出现元器件参数漂移、寿命折损的问题，这款小尺寸风机刚好能在有限的空间内完成定向送风，形成稳定的空气流通路径。

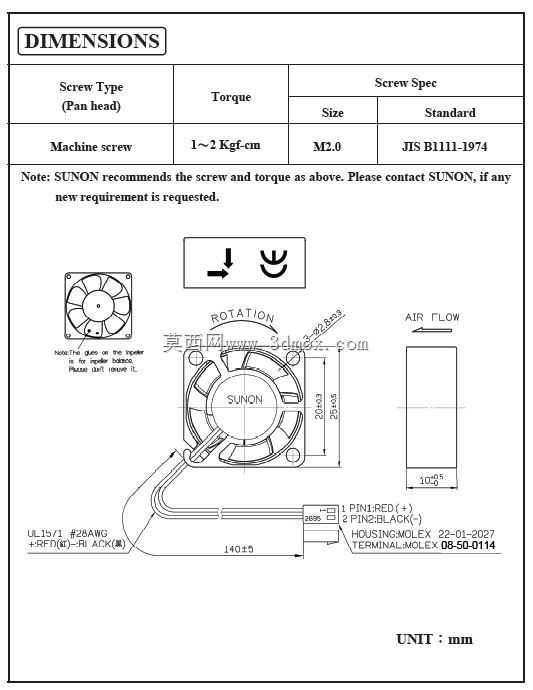

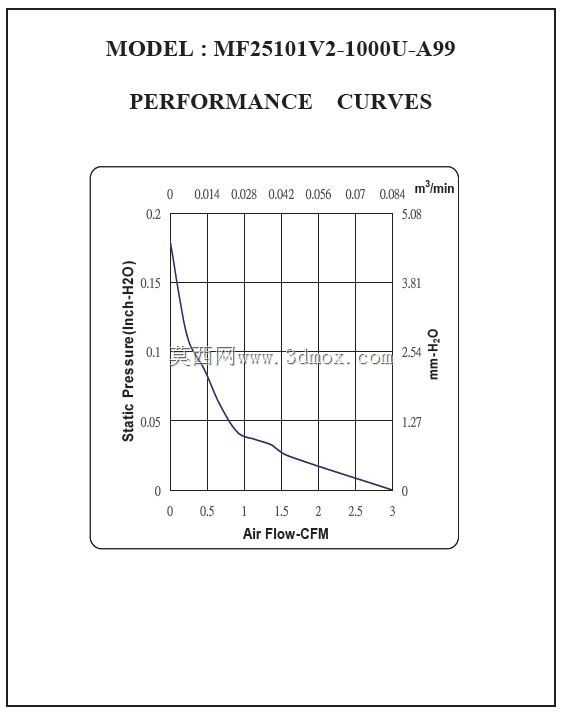

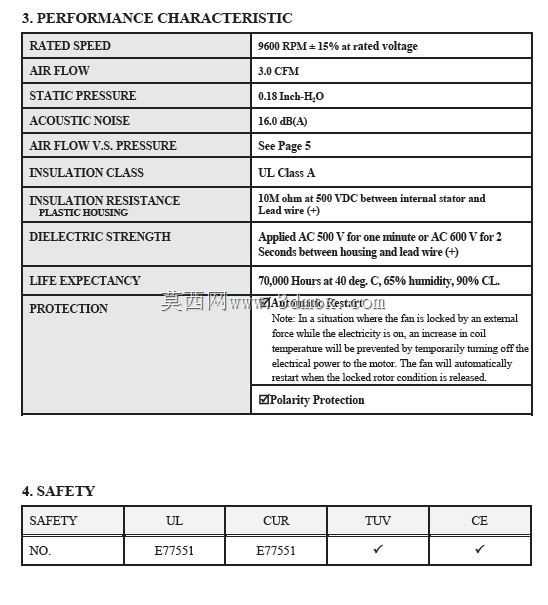

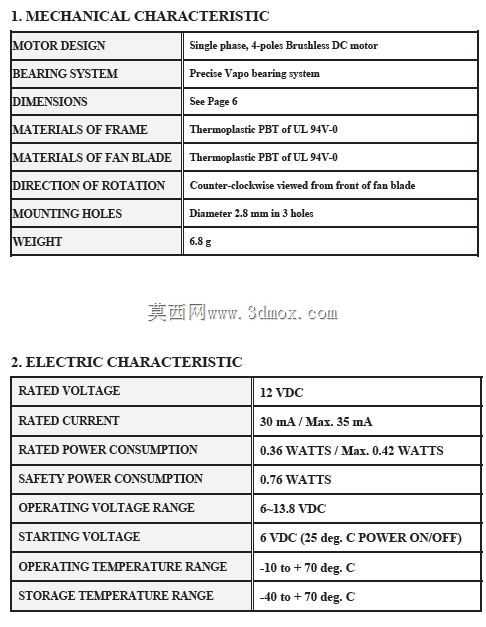

从功能特性上看，这款风机采用12V直流供电，最大工作电流35mA，额定转速下能输出3.0立方英尺/分钟的风量，运行过程中噪音水平控制在较低区间，不会对使用场景造成额外的声噪干扰，适合对运行静音有要求的民用、商用电子设备。设计层面上，风机外框采用四角带安装孔的方形结构，四个安装孔的位置完全匹配行业通用的25mm风机安装孔距标准，安装时可以直接通过螺丝固定在设备壳体或者散热鳍片支架上，不需要额外定制安装转接件，能有效缩短结构设计的适配周期。外框的中心区域做了环形的导流围边，扇叶转动时可以减少边缘气流的紊流损失，提升送风的集中性，扇叶采用七叶不等距设计，能打散转动过程中产生的周期性气流脉动，进一步降低运行时的异音。

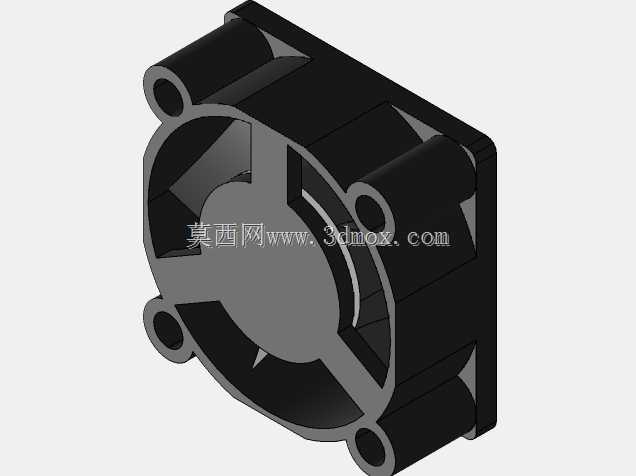

在安装边界的考量上，10mm的整体厚度让它可以适配厚度仅12mm左右的超薄设备内部腔体，不会和内部的PCB板、接插件、电容等元器件产生空间干涉，设计人员在做堆叠设计时，只需要在风机进风侧预留不小于2mm的进风间隙，出风侧对准需要散热的热源区域，就能形成顺畅的散热风道。风机的出线位置设置在框体侧边，不会占用轴向的安装空间，布线时可以顺着壳体侧壁走线，避免线缆干涉扇叶转动。从结构建模的细节来看，这款模型还原了风机外框的安装孔倒角、扇叶的曲面弧度、中心电机壳的凸台结构，不管是做设备的整机装配干涉检查，还是做散热仿真的流体域建模，都能直接调用，不需要再对模型做额外的修补调整，能帮结构设计人员节省不少建模与模型修正的时间。在做设备热仿真时，还可以直接基于这个模型的尺寸参数设置风机的风量、风压边界条件，提升仿真结果的参考价值，减少后期样机测试阶段的散热方案调整次数。
