外啮合齿轮式润滑油输送泵结构设计

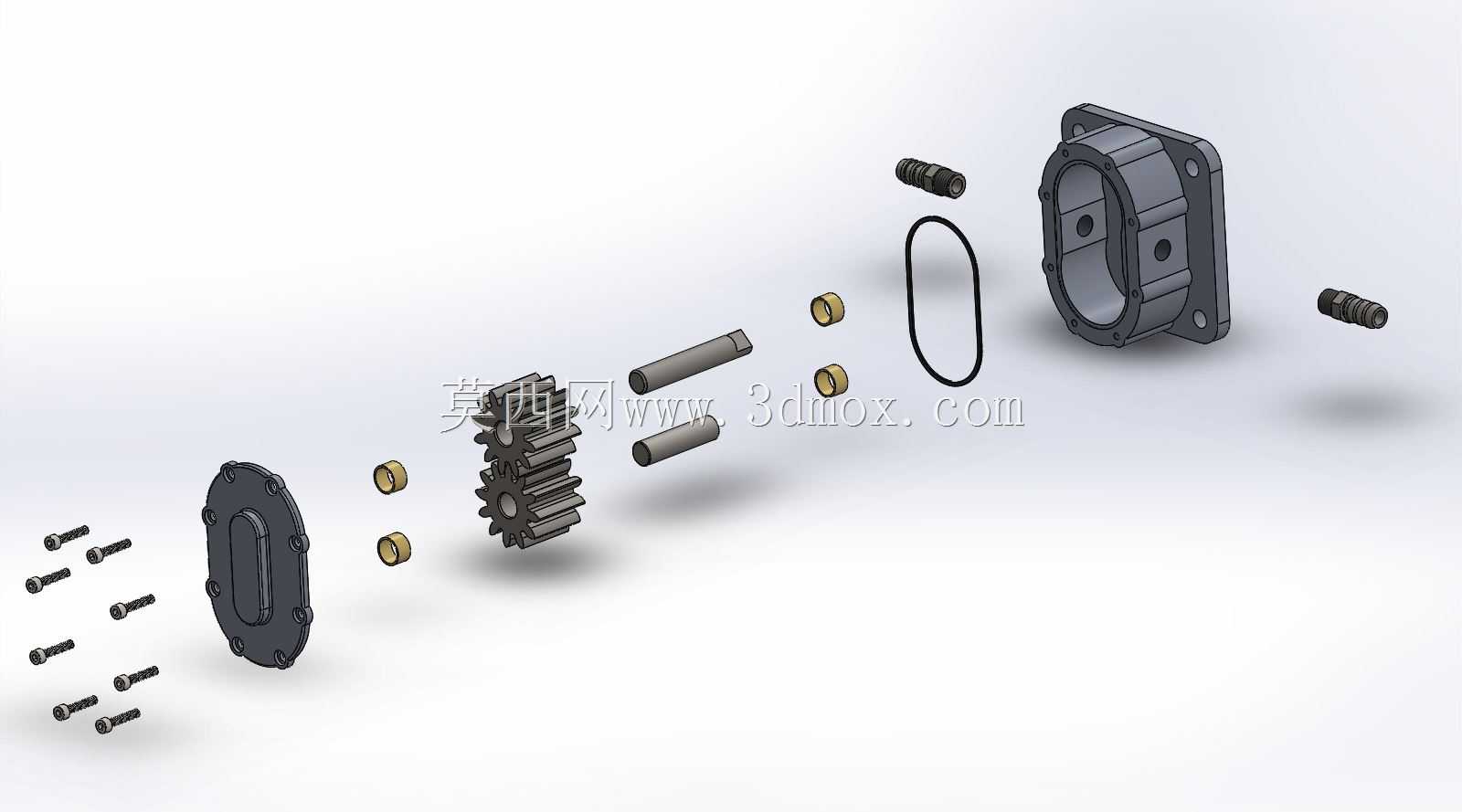

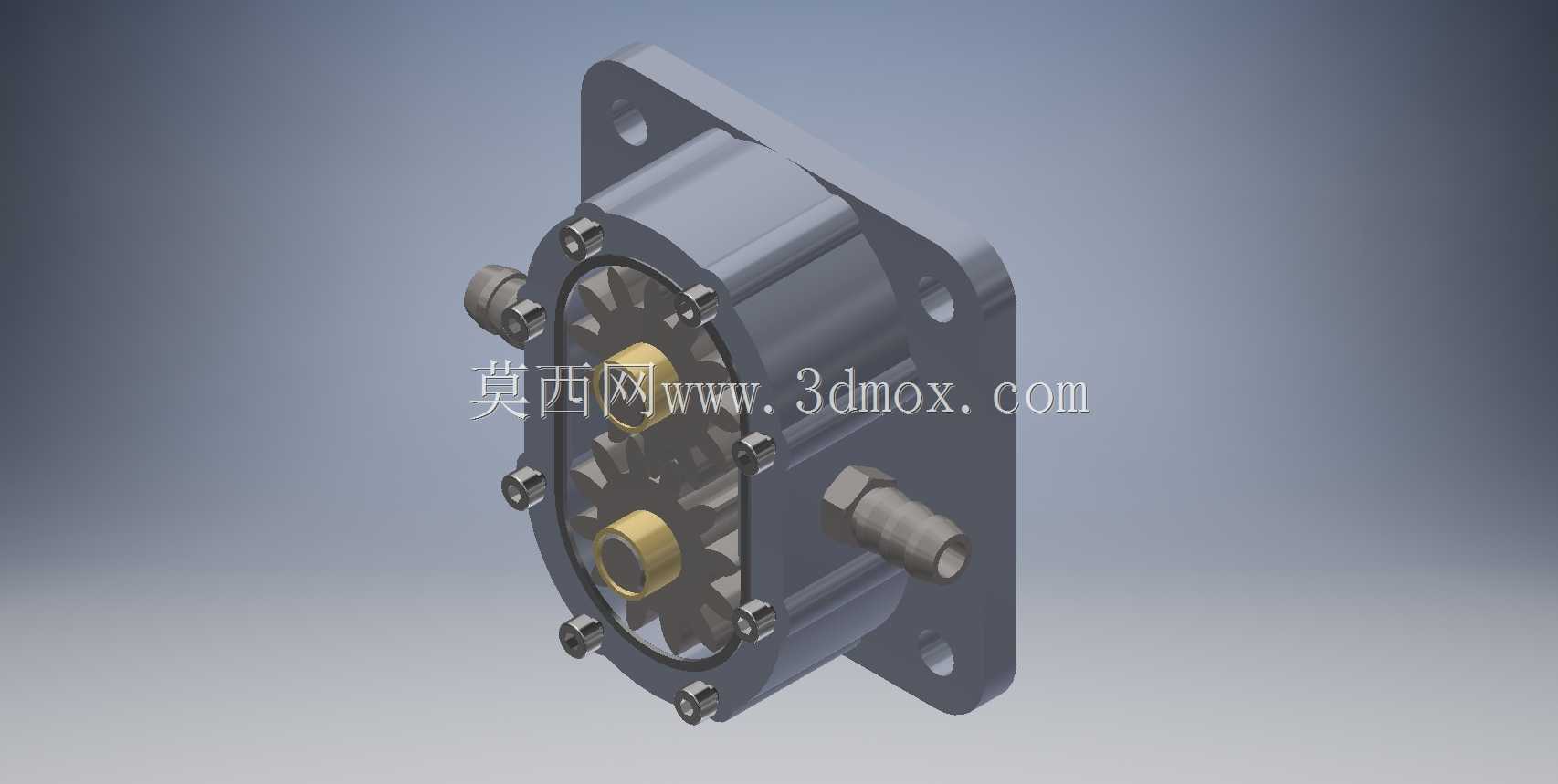

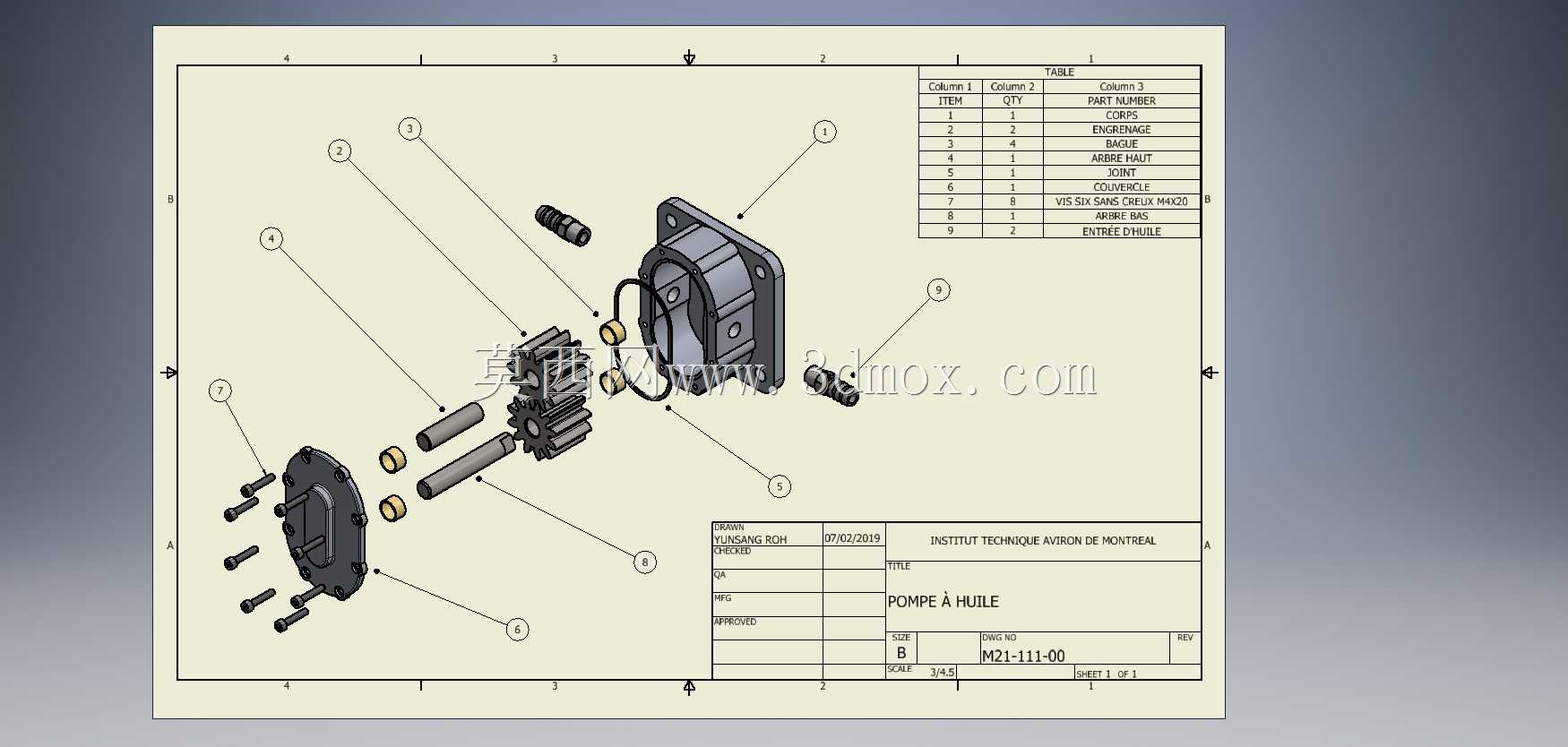

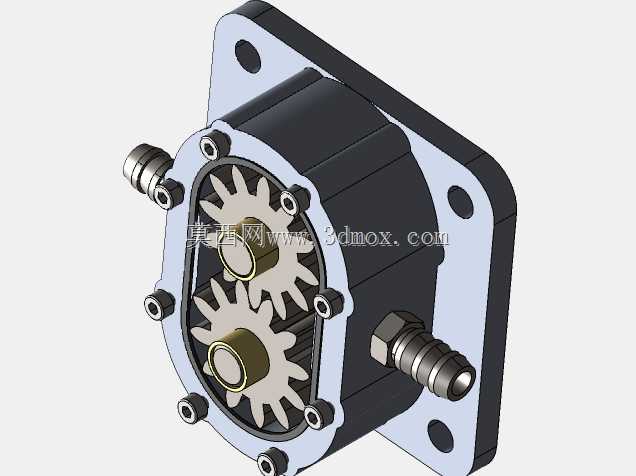

这款齿轮式油泵的结构设计，核心围绕低压润滑系统的稳定供油需求展开，在工程机械、小型内燃机组、工业减速箱的润滑回路中应用十分广泛，主要负责将油箱内的润滑油加压输送至各摩擦副点位，避免运动部件出现干磨、温升过高的问题。从结构布局来看，采用了标准外啮合双齿轮设计，主动齿轮与从动齿轮参数完全一致，齿形经过修形处理，啮合过程中不会出现困油引发的振动与噪音，齿轮与泵腔内壁的间隙控制在微米级，既能保证容积效率，又不会因间隙过小出现运转卡滞。泵体采用分体式法兰安装结构，安装端面上预留了四个对称布置的通孔，可直接通过螺栓固定在设备箱体的对应接口上，安装定位止口的尺寸公差按照h7级精度设计，装配后能保证泵轴与设备动力输出轴的同轴度要求，避免出现偏磨导致的密封失效。进出油口采用外螺纹快插接头结构，分别布置在泵体的同侧上下位置，管路连接时不需要额外调整安装角度，适配常用的低压液压油管规格，接头内部自带密封锥面，拧紧后即可实现可靠密封，不需要额外加装密封垫片。端盖与泵体之间通过内六角螺栓周向均匀锁紧，结合面采用平面密封设计，装配时只要保证结合面清洁度，按照对角顺序拧紧螺栓即可达到密封要求，不会出现渗漏问题。设计过程中重点考虑了不同工况下的适应性，齿轮与端盖之间的轴向间隙通过加工精度保证，不需要额外设置调整垫片，装配工序更简单，后期维护时拆解重装也不会影响泵的工作性能。泵体外部没有多余的凸起结构，整体轮廓方正，在设备内部布置时不会与周边零部件产生干涉，对于安装空间紧凑的小型设备来说，这种布局能有效节省安装空间。齿轮轴的支撑采用自带的滑动轴承结构，轴承孔直接加工在泵体与端盖上，润滑油在泵内循环时可直接进入轴承间隙实现自润滑，不需要额外添加润滑脂，长期运转也不会出现轴承缺油磨损的问题。实际选型时，可根据系统所需的供油流量匹配对应转速，这款结构的油泵在额定转速下输出压力稳定，流量脉动远小于叶片类泵体，对于润滑点多、需要稳定供油压力的系统来说适配性更好，同时整体结构零件数量少，没有易损的复杂构件，长期使用的维护成本更低，即使在多粉尘、温差较大的工作环境下，也能保持稳定的工作状态，不会轻易出现故障。
