可实现挖掘旋转动作的液压驱动机械臂

　　在小型土方作业、厂区散料转运、教学实训台搭建这类场景里，这类带液压驱动的作业臂适配性很强，不像大型工程机械臂需要预留超大的安装回转空间，它的结构紧凑度刚好能适配固定工位的作业需求，也能搭载在小型移动作业平台上完成离散点位的作业任务。从实际作业逻辑来看，它的挖掘动作靠臂架上的多组液压缸协同伸缩实现，大臂举升、小臂收放、挖斗翻转的动力全部来自液压回路的压力输出，相比电机直驱的臂架结构，液压驱动的输出扭矩更大，遇到硬质土层、结块散料的时候不会轻易出现卡滞、过载停机的问题，作业过程的力反馈也更线性，操作人员能通过液压阀的开度精准控制切削力度，避免挖斗磕碰硬质基底造成结构件变形。旋转功能的实现靠底座的回转支承结构，

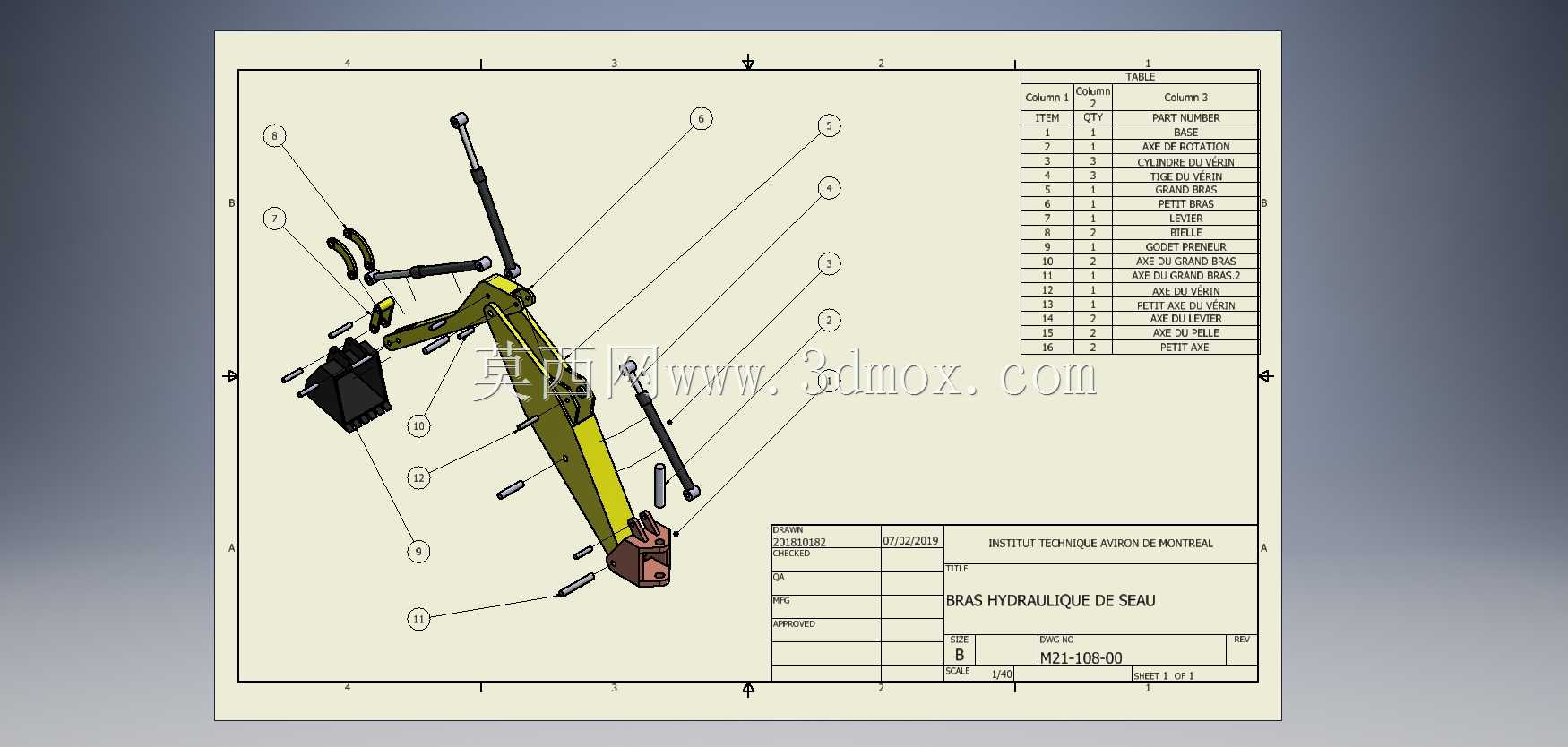

　　整个臂架总成能绕底座中心做整周或者限定角度的回转，作业覆盖范围是一个以底座安装点为圆心、臂架完全伸展长度为半径的扇形区域，设计的时候特意把回转机构的液压管路做了分层排布，避免臂架大角度回转的时候管路出现拉扯、弯折干涉，管路的固定卡箍都预留了一定的活动余量，长期往复回转也不会出现管路磨损漏油的问题。做三维结构设计的时候，首先要锚定的是安装边界，底座的安装法兰尺寸要匹配搭载平台的预留安装位，螺栓孔的孔距、孔径都要对应通用的安装标准，不需要额外做转接板就能直接固定，整个臂架在完全收拢状态下的横向、纵向外廓尺寸都控制在紧凑区间，就算是在空间有限的实训车间、小型作业工位里，也不会出现和周边设备的运动干涉。臂架的结构件采用箱型焊接结构设计，

　　在保证结构强度的前提下尽可能降低自重，各个铰接点的销轴都做了耐磨处理，铰接位置的润滑通道直接打通到销轴摩擦面，日常维护的时候不需要拆解结构就能直接加注润滑脂，降低长期使用的磨损量。液压油缸的铰接点位置是反复校核过的，在臂架处于最大挖掘受力角度的时候，油缸的推力方向和臂架受力方向的夹角处于最优区间，不会出现油缸受力角度过大造成的推力损耗，也能避免油缸行程到极限位置的时候出现结构硬限位碰撞，每个油缸的行程两端都预留了缓冲区间，就算操作的时候阀组开度过大，臂架动作到极限位置也不会出现明显的冲击异响。挖斗的切削刃角度做了优化，切入散料的时候阻力更小，斗型的弧度刚好能保证挖掘的时候物料不会轻易撒漏，

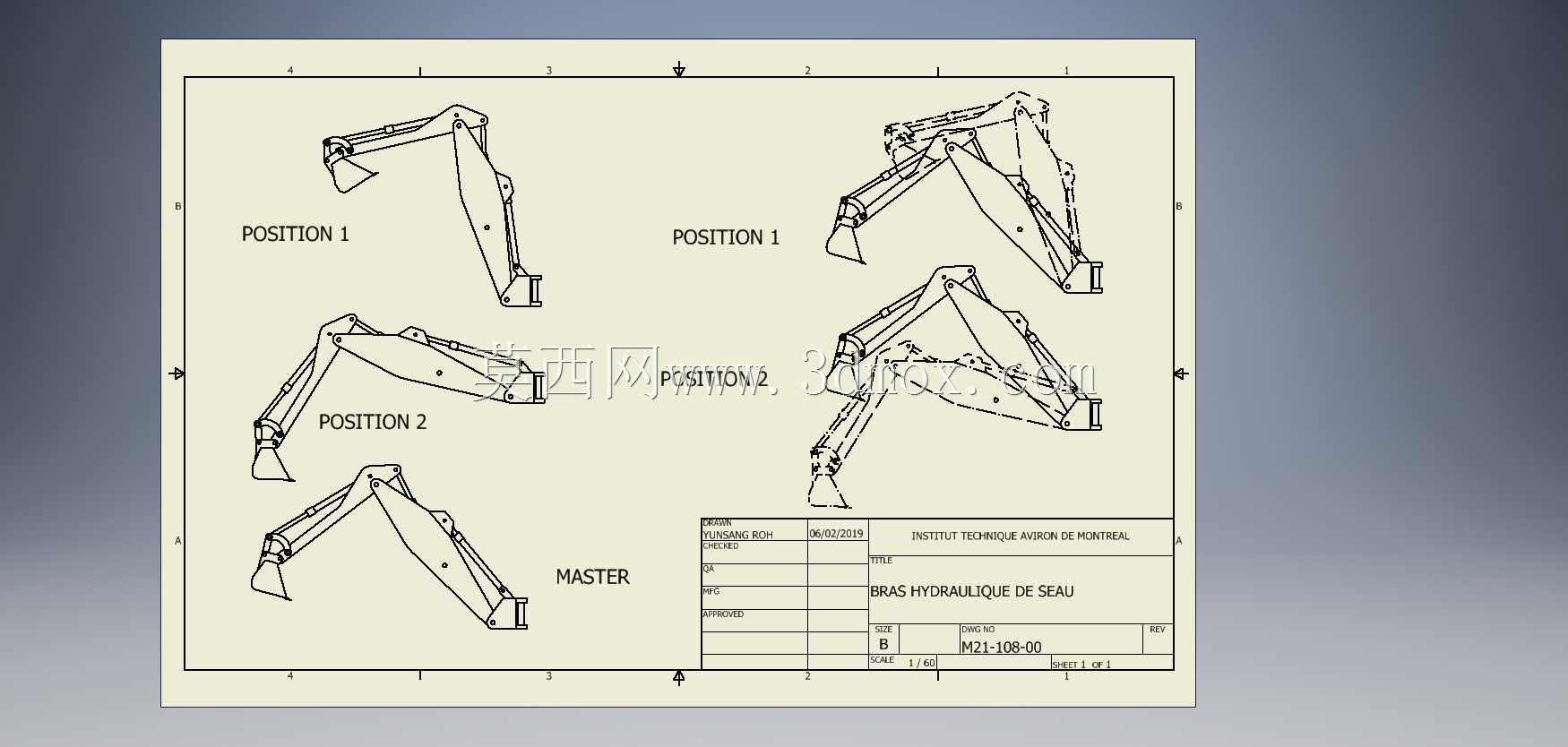

　　翻转卸料的时候斗内残留的物料量控制在很低的水平。整个臂架的液压管路排布沿着臂架的内侧走线，既不会影响臂架的动作，也能避免作业过程中物料掉落砸损管路，管路的接头都采用标准的液压快插接口，后期维护更换元件的时候不需要复杂的工具就能完成拆装。从作业适配性来说，它不光能完成常规的土方挖掘作业，更换不同的前端属具之后，还能完成散料抓取、小型物件吊装、表面清理这类作业，适配不同的作业场景只需要更换前端连接法兰对应的属具，臂架本身的驱动结构不需要做改动。设计过程中对各个运动副的运动行程做了全程的干涉检查，不管是大臂举升到最高位置、小臂完全收拢，还是挖斗翻转到最大卸料角度，各个结构件之间、结构件和液压管路之间都不会出现碰撞干涉，每个动作的极限位置都设置了软限位对应的参数，也预留了硬限位的机械挡块安装位，双重保障避免超行程动作造成结构损坏。
