带法兰盘导向柱的圆柱压缩弹簧装配结构

　　这套弹性装配结构在工业场景里的适用面非常广，小到自动化产线的工件缓冲定位、工装夹具的快速压紧，大到小型设备的减震支撑、阀门类部件的复位驱动，都能见到同原理结构的身影。很多刚接触结构设计的新人容易忽略这类小装配的细节，实际做设备调试的时候，往往就是这类弹性组件的参数匹配、安装边界没算准，导致整套机构卡滞、复位失效甚至弹簧崩飞的故障。

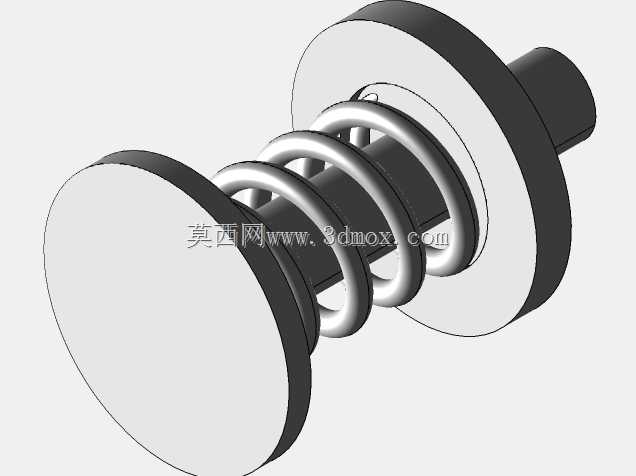

　　从结构组成来看，整套组件核心包含三个部分：两端的圆形法兰限位盘、中间的导向芯轴、套在芯轴外侧的圆柱压缩弹簧。导向芯轴的作用远不止穿起弹簧这么简单，很多新手做弹簧缓冲结构的时候不做导向，只把弹簧两端固定在安装座上，实际压缩过程中弹簧很容易出现侧向屈曲，尤其是行程超过弹簧外径1.5倍的场景，无导向的弹簧压缩到中段就会歪向一侧，不仅弹力输出方向偏移，还会和周边零件刮蹭，用不了几百次循环就会出现弹簧端面磨损、断裂的问题。这套结构里的导向芯轴和弹簧内径做了小间隙配合，间隙控制在0.2-0.5mm区间，既不会因为间隙太小导致弹簧伸缩时和芯轴卡滞，也不会因为间隙太大失去导向作用，芯轴一端和其中一片法兰盘做刚性固定，另一端穿过对侧法兰盘的中心导向孔，伸缩过程中芯轴沿着对侧法兰的孔位滑动，全程保证弹簧的压缩方向和芯轴轴线完全重合，彻底避免侧向失稳的问题。

　　两端的法兰盘承担了两个核心功能，一是作为弹簧的限位座，弹簧的两端面分别贴合在两片法兰的内侧平面，安装时不需要额外做弹簧端盖的固定结构，法兰盘的直径比弹簧外径大3-5mm，刚好能完全覆盖弹簧的端面，避免弹簧压缩时端面滑出安装位；二是作为整套组件的安装基准面，法兰盘上可以根据实际安装需求加工沉头孔、螺纹孔或者定位销孔，直接和设备的安装面贴合固定，不需要额外设计转接支架，能大幅压缩安装空间。

　　做这类结构的三维建模时，首先要确认的是安装边界尺寸：首先要根据实际需要的缓冲力、复位力选定弹簧的线径、中径、有效圈数和自由长度，弹簧的最大压缩量不能超过其本身的极限压缩行程，一般工业场景使用时会预留15%-20%的压缩余量，避免弹簧长期处于极限压缩状态出现塑性变形，导致弹力衰减失效。导向芯轴的直径要匹配弹簧内径，芯轴的长度要满足弹簧完全压缩时，芯轴伸出对侧法兰的长度不小于5mm，避免伸缩过程中芯轴从法兰孔里脱出；同时芯轴的长度也不能过长，否则会占用额外的安装空间，甚至和设备内部的其他零件发生干涉。法兰盘的厚度不需要太厚，一般根据整套组件的受力大小选2-5mm即可，材质如果是普通碳钢做表面发黑处理就能满足常规场景需求，如果是用在有腐蚀的环境里，可以换成304不锈钢材质，弹簧也对应选用不锈钢弹簧丝制作。

　　实际选型应用的时候，还要注意弹簧的初始预压量，很多人装弹簧的时候直接把弹簧放在自由长度状态就固定两端法兰，设备运行时一开始动作弹簧就会出现冲击异响，正确的做法是安装时给弹簧预留10%-15%的预压缩量，让弹簧在初始状态就保持一定的预紧力，这样动作启动时不会有间隙冲击，整套机构的运行平稳性会提升很多。另外如果是用在高频往复运动的场景，还要考虑弹簧的疲劳寿命，对应选用优质的弹簧钢材质，表面做喷丸强化处理，提升循环使用寿命。这类结构虽然看起来简单，但是每个尺寸的匹配都直接影响最终的使用效果，建模时不仅要把各个零件的尺寸做准确，还要模拟弹簧压缩到最小行程时的整体尺寸，确认安装空间足够，同时要检查伸缩全程各个零件之间没有干涉，尤其是芯轴和法兰导向孔的配合间隙、弹簧外径和周边零件的安全距离，这些细节都是实际装机时容易出问题的地方。
