钣金折弯电气安装盒结构设计

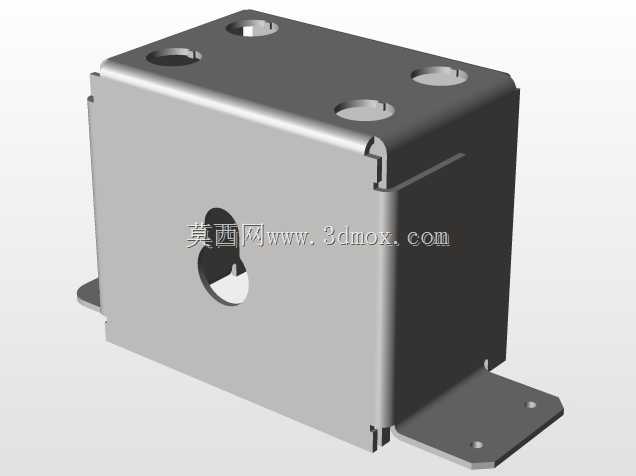

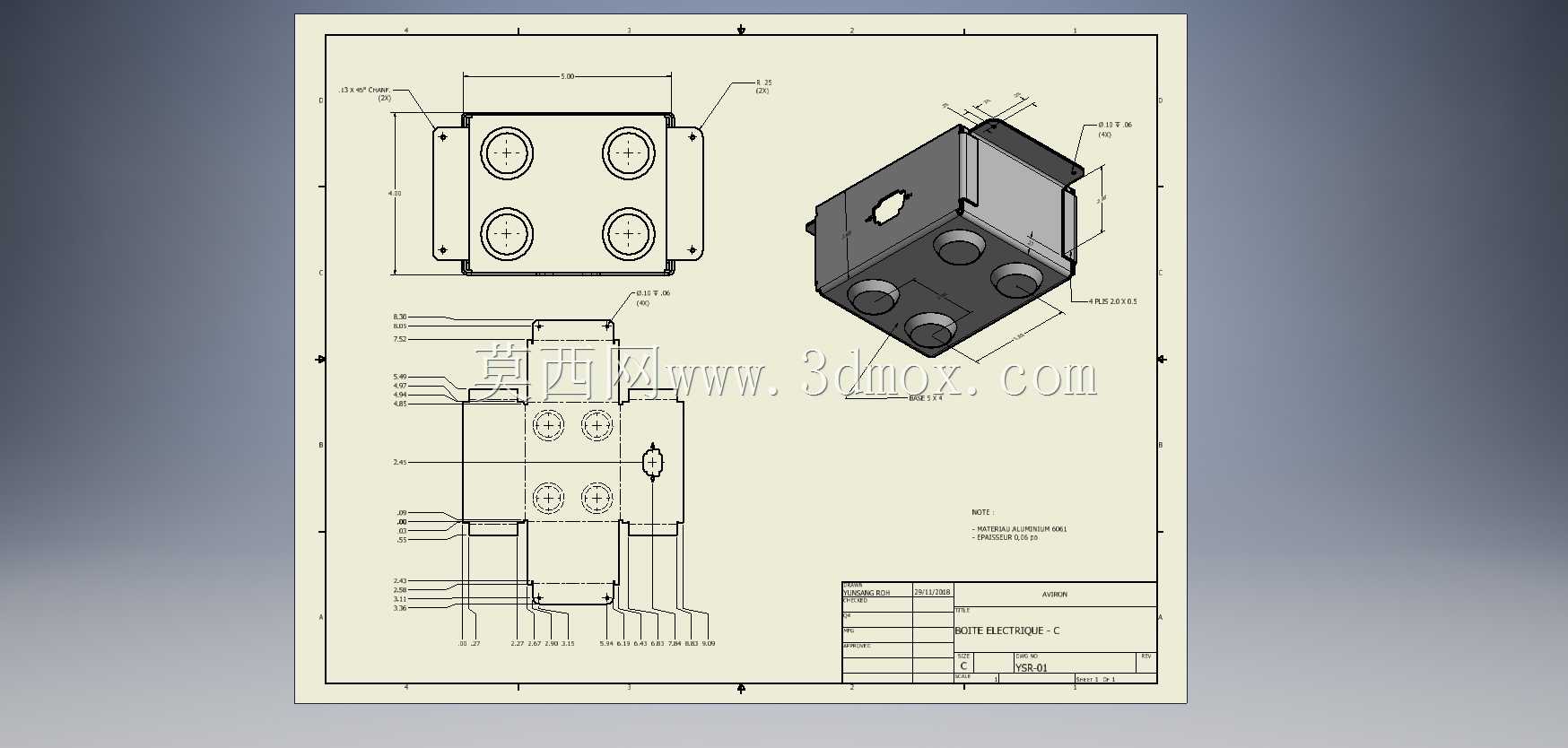

　　这款钣金折弯成型的盒体结构，在工业现场的低压电气布线、小型传感模块封装场景中应用十分广泛，很多现场的分布式IO模块、小型信号转换板的防护封装都会用到这类结构，相比注塑成型的壳体，钣金件的加工周期更短，小批量定制时的成本优势明显，同时金属材质的电磁屏蔽效果也更适配工业现场复杂的电磁干扰环境。从结构设计的角度看，整个盒体采用单块钣金折弯拼接的工艺思路，减少了额外的拼接焊缝，四个边角的折弯扣合结构既可以保证盒体的拼接强度，也能省去部分焊接工序，组装时只需要在边角处做少量点焊或者直接用卡扣压合就能完成主体成型，生产效率更高。盒体顶部预留的四个沉孔，是用来安装盒盖的固定螺丝，沉孔设计可以让螺丝头部完全埋入钣金平面，

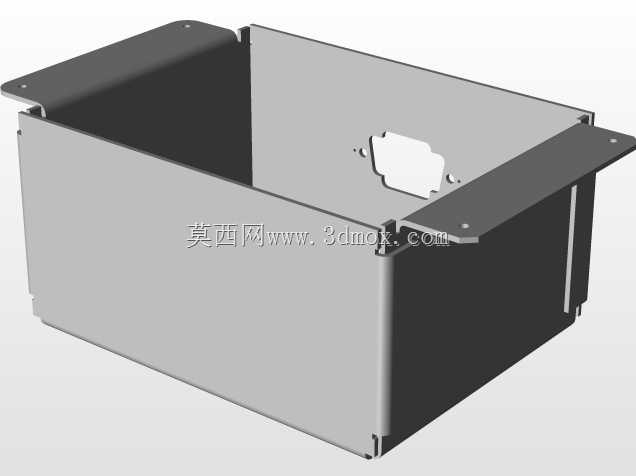

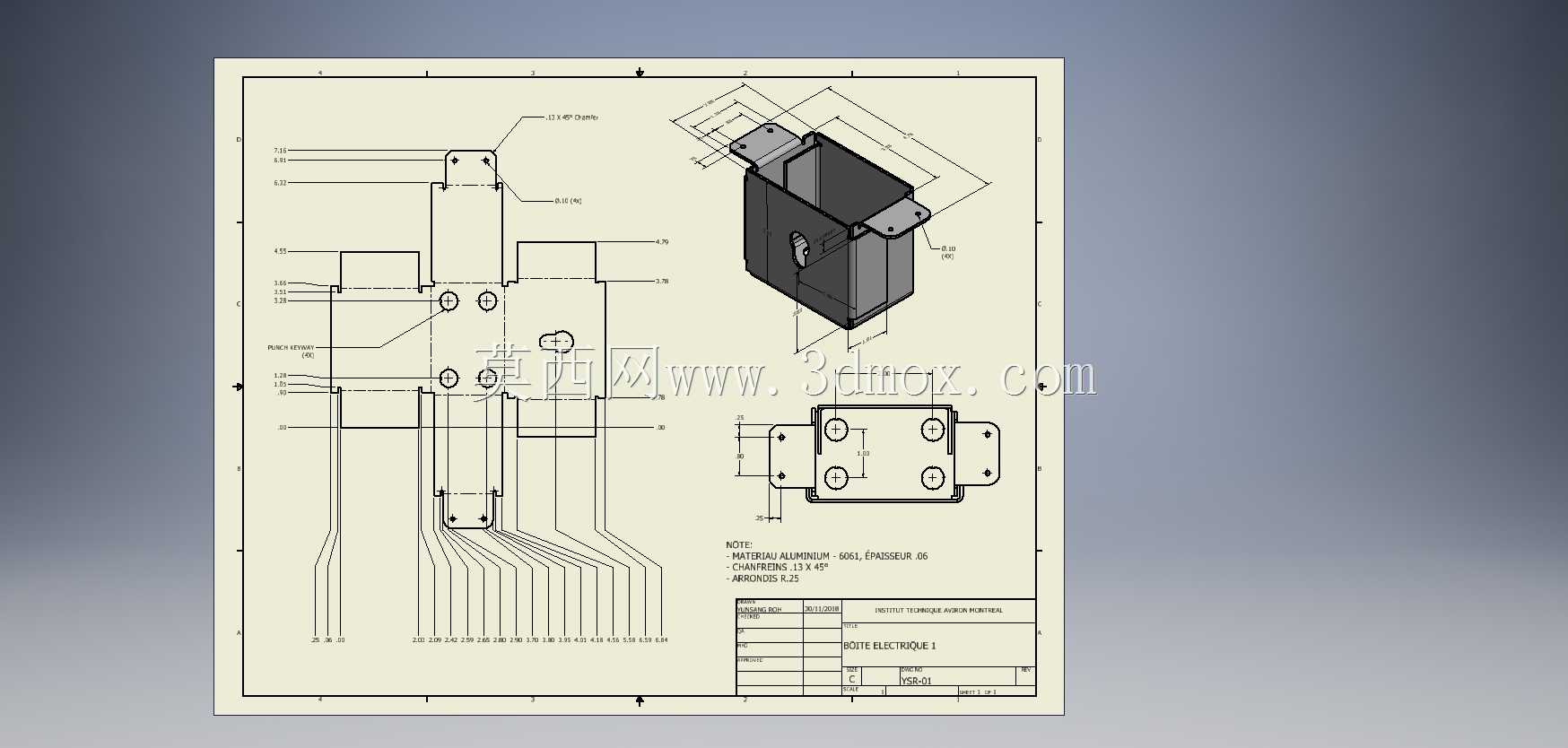

　　不会突出顶面影响后续的堆叠安装或者外部附件加装，孔位的排布避开了内部的元器件安装空间，不会和内部放置的电路板、接线端子产生干涉。盒体正面预留的异形开孔，是为线缆出线或者操作按钮预留的安装位，开孔的轮廓做了卷边处理，避免钣金的锐边割破线缆绝缘层，这个位置既可以走电源线、信号线缆，也可以安装小型的旋钮开关或者状态指示灯，适配不同的封装需求。底部延伸出来的两个带孔安装耳，是整个盒体的固定结构，安装耳和盒体主体是一体折弯成型的，没有额外的拼接，强度更高，安装耳上的通孔用来穿膨胀螺丝或者机米螺丝，可以把整个盒体固定在墙面、设备机架或者安装型材上，两个安装耳的位置做了下沉折弯，让盒体主体和安装面之间留出一定的间隙，

　　既可以避免盒体底部直接贴合安装面积水积灰，也能给底部的走线留出空间。设计这类钣金盒的时候，首先要确定内部的安装空间边界，要给内部放置的电路板、接线端子留出足够的安全间隙，尤其是高压接线的部分，要保证钣金内壁和带电部位的电气间隙满足安规要求，折弯的时候要提前计算好钣金的展开系数，不同厚度的冷轧板折弯扣除量不一样，要是计算不准，折弯之后的扣合边就会出现缝隙过大或者拼接错位的问题。盒体的侧壁和顶盖的配合间隙要控制在合理范围，间隙太小会导致顶盖安装困难，间隙太大又会失去防护效果，没法阻挡灰尘和飞溅的液体进入盒体内部。顶部的四个固定孔位要和盒盖的预埋螺母或者攻丝孔精准对位，孔位的公差要控制在0.1mm以内，

　　不然安装的时候会出现螺丝拧不进去的问题。正面的出线孔位置要根据内部元器件的接线方向来定，尽量让线缆从接线端子出来之后不用过度弯折就能穿出盒体，减少线缆的应力损伤。安装耳的长度和孔位间距要适配常见的安装型材孔距，比如适配标准C型钢或者铝型材的安装孔位，这样现场安装的时候不用额外打孔，直接用标准紧固件就能固定。这类盒体在实际使用的时候，大多用在设备的旁侧走线位置，或者车间的立柱上安装小型的信号转换模块，钣金的材质可以选用冷轧板表面喷塑，也可以选用不锈钢板材，在潮湿或者有腐蚀的场景下，不锈钢材质的防护寿命更长。设计的时候还要考虑盒体的接地需求，要在盒体内部预留接地螺丝的安装位，让整个金属壳体可靠接地，避免静电积累或者漏电带来的安全隐患。折弯的边角处要做圆角处理，避免安装和维护的时候划伤操作人员，所有的钣金锐边都要做去毛刺处理，这是钣金结构设计最基础的工艺要求。很多新手在设计这类钣金盒的时候，容易忽略折弯的最小半径，要是折弯半径太小，钣金折弯的时候容易出现开裂的问题，尤其是厚度超过1.5mm的板材，折弯半径至少要和板材厚度相当，才能保证折弯后的结构强度。另外盒体内部还可以预留安装柱的位置，用来固定内部的电路板，安装柱可以采用压铆螺母柱，直接压铆在盒体的底板上，不用额外焊接，组装的时候直接用螺丝就能把电路板固定在压铆柱上，装配效率很高。
