带轮式仿古木质炮架金属古炮结构

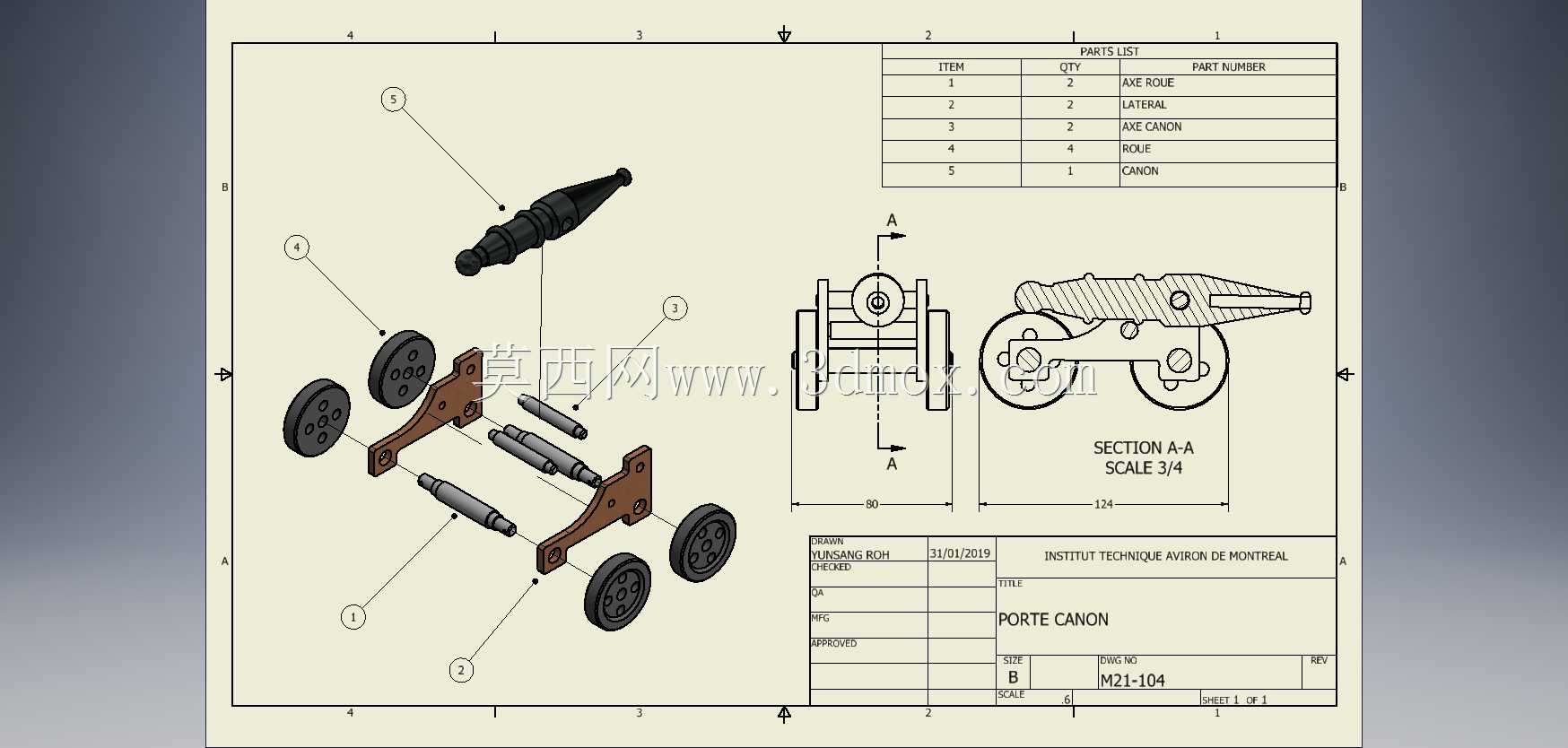

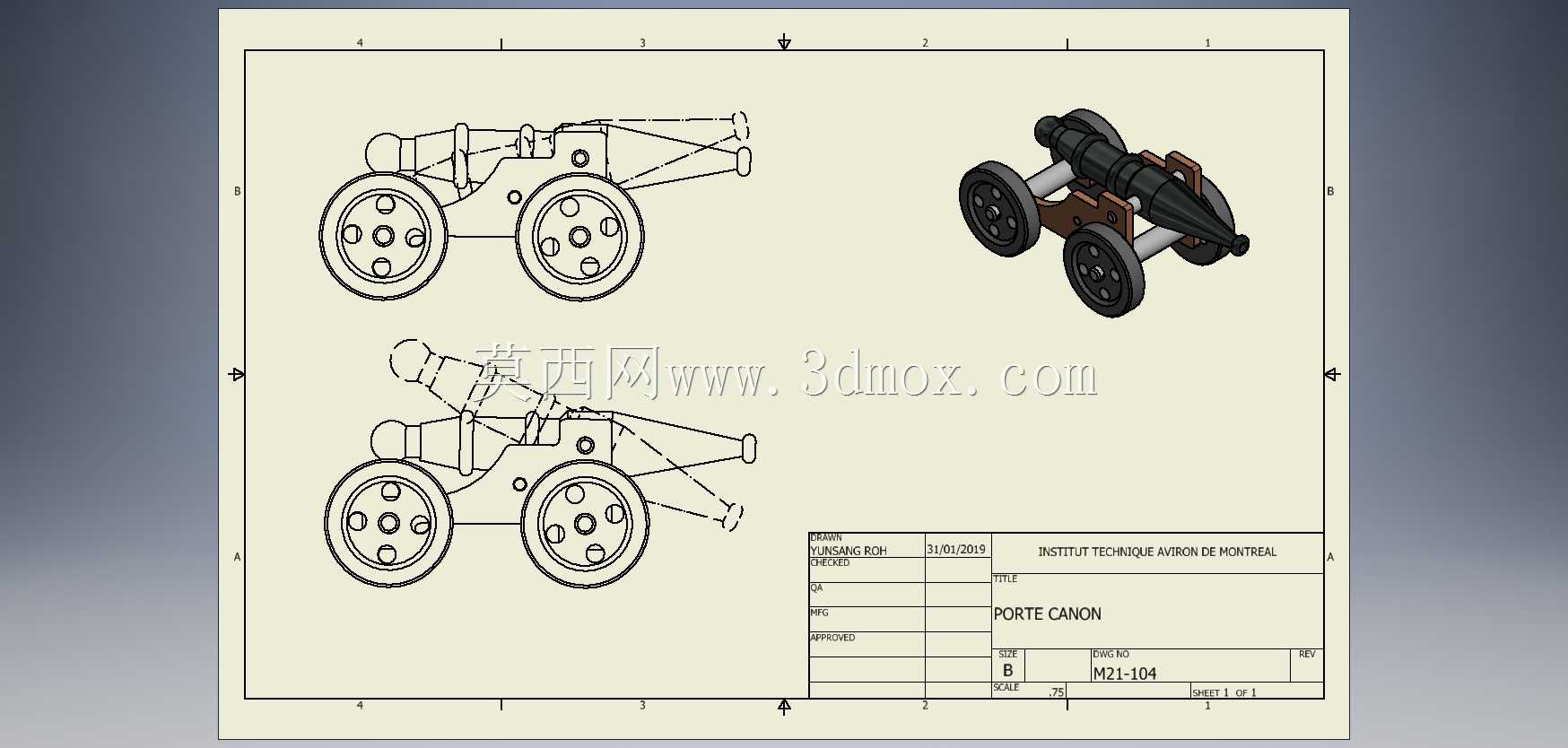

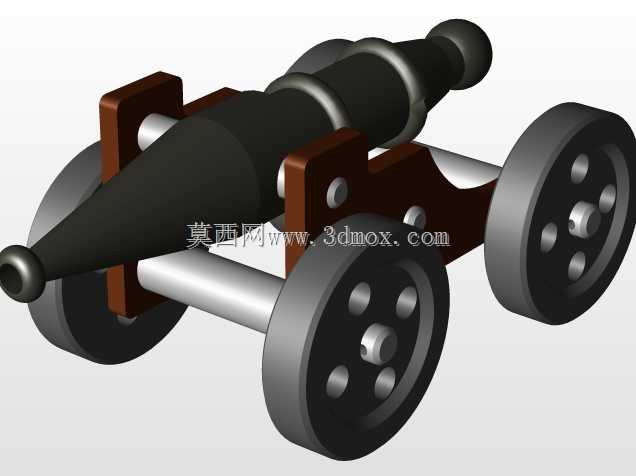

　　这套仿古轮式火炮结构，在文创展陈、科普教具、影视道具制作领域有着很广泛的应用场景，不少主题展馆的近代军事展区、青少年科创实践基地的机械结构展示区，都会用到这类等比例还原的古炮结构来做互动展示载体，相比纯静态的雕塑展品，可活动的轮架结构能让参观者直观理解早期火炮的机动逻辑与架设方式。从实际功能来看，这套结构完整还原了古炮的核心组成：锥形炮身、带箍加强段、木质炮架、四轮行走机构、炮身俯仰支撑轴，所有部件的连接关系都按照真实古炮的受力逻辑设计，没有为了外观简化关键的受力结构。炮管部分采用分段式设计，药室位置做了加厚处理，外壁的三道金属箍既还原了古炮为承受膛压做的加强结构，也在三维建模时作为分段装配的定位基准，炮口位置的锥形收敛段、

　　炮尾的球形堵头都严格按照古炮的外形比例做了还原，没有做夸张的艺术变形。炮架部分采用棕色木质质感的结构件，两侧的立式支架通过横向的金属轴贯穿炮身中部的支撑耳，实现炮身的俯仰转动功能，支架下方连接前后两根横向金属承力轴，轴的两端分别安装行走轮，四个轮子的结构完全一致，轮缘做了加厚处理，轮辐位置均匀分布四个圆形减重孔，轮毂位置的金属轴套和横向承力轴采用间隙配合，保证轮子可以顺畅转动，模拟真实火炮的拖行机动状态。设计过程中首先确定了炮身的核心尺寸基准，以炮管总长度为整体尺寸链的核心，炮架的高度、轮径大小、横向轴间距都按照炮管长度的比例做匹配，保证整体结构的视觉协调性，同时兼顾3D打印或者小批量制作时的安装边界：

　　所有突出结构的最小壁厚都控制在2mm以上，避免制作时出现结构断裂，轮轴和支架的连接位置做了0.1mm的装配间隙预留，不需要额外做后期打磨就能完成组装，炮身和支架的连接耳位置做了圆角过渡，避免应力集中导致的结构损坏。在结构细节处理上，支架上的固定螺栓都做了凸台模拟，还原了古炮炮架的金属固件连接方式，横向承力轴和木质支架的连接位置做了沉孔设计，让轴端面和支架外表面齐平，没有突出的尖锐结构，既符合真实古炮的装配逻辑，也能避免展陈使用时的磕碰风险。这套结构没有做多余的装饰性部件，所有可见结构都有对应的实际功能支撑：炮管上的金属箍对应身管加强需求，轮辐上的减重孔对应降低行走重量的需求，支架上的斜向支撑对应炮身后坐力的传导需求，

　　哪怕是作为文创摆件或者教学模型，也能让接触到的人清晰理解早期轮式火炮的结构逻辑，不会出现违背机械常识的设计错误。在安装边界的考量上，整套结构的所有部件都可以拆分打印或者加工，不需要复杂的工装就能完成总装，总装完成后的整体重心落在四个轮子的支撑面中心位置，不会出现前倾或者后翻的情况，俯仰转动炮身的时候，炮尾不会和炮架的横向支撑轴产生干涉，最大俯仰角度可以达到25度，完全覆盖古炮的实际射击仰角范围，轮子的转动行程没有限位，可以360度自由转动，模拟拖行状态下的轮子转动效果。
