水平式快速压紧夹钳角度可调结构

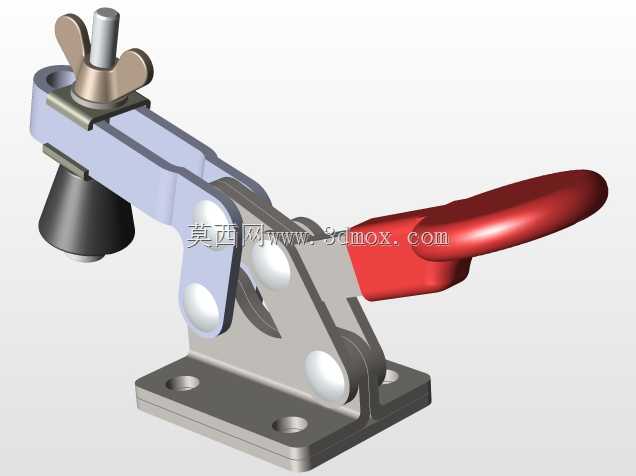

　　这款手动压紧夹钳是工装治具、非标设备装配工位中应用极广的压紧执行元件，区别于传统垂直下压式夹钳，其压头位置可通过摆臂角度调整适配不同高度的工件压紧需求，在小批量多品种的机加工装、焊接工装、装配定位场景中适配性更强。从实际使用场景来看，这类夹钳常被安装在焊接工装台的T型槽上，配合定位块完成钣金件、小型机加工件的装夹固定，也会集成在电子产品组装治具、木制品拼接工装中，提供稳定的持续压紧力，避免加工或装配过程中工件移位。其核心功能是通过肘节连杆的过死点自锁特性，在手柄扳动到锁紧位置后，无需持续施加外力即可保持稳定的压紧状态，不会因为加工过程中的振动、工件受力回弹出现松脱，相比传统螺栓压紧方式，操作效率可提升60%以上，

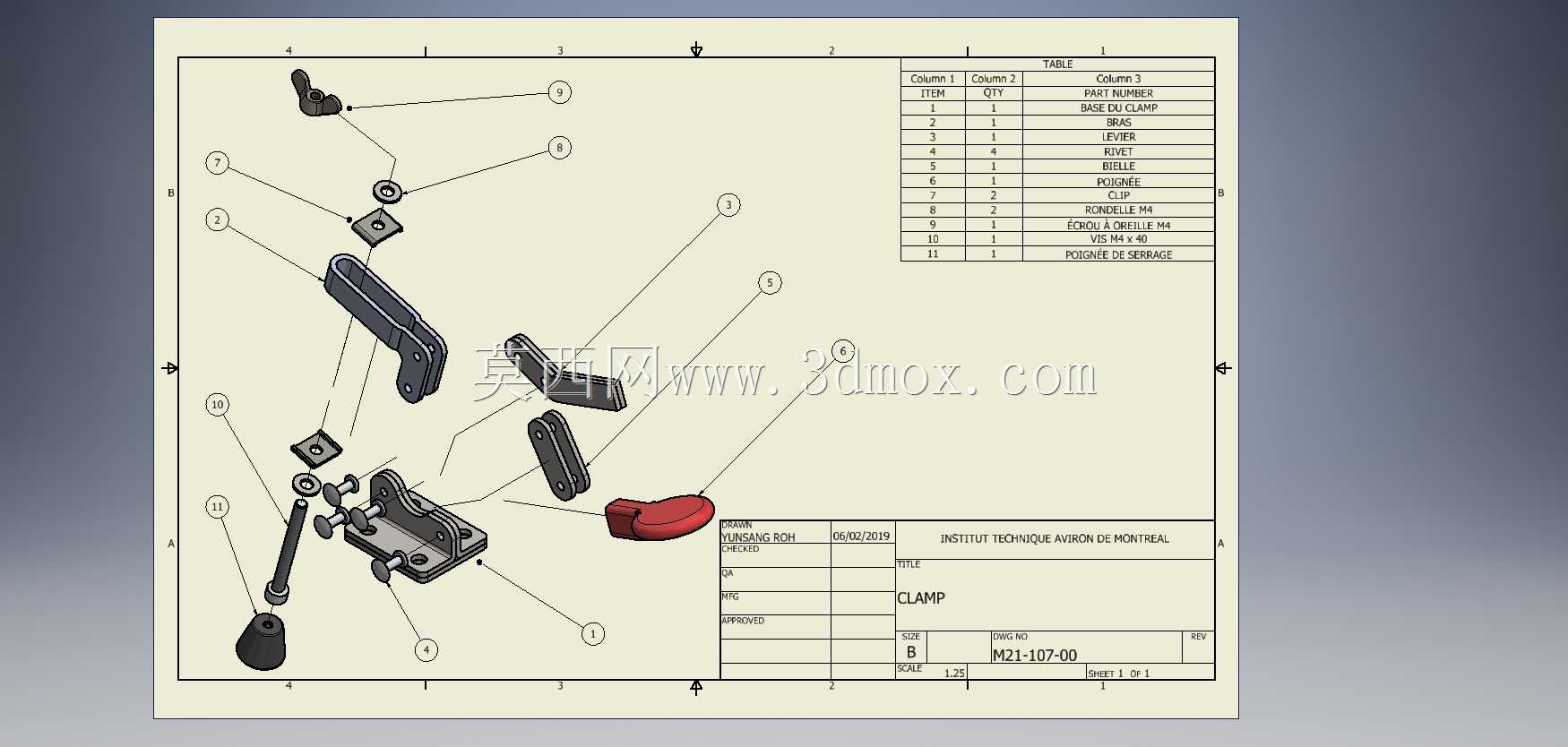

　　单工位装夹动作可在1秒内完成。从设计思路来看，整个夹钳采用分体式铰接结构，底座为带两个安装孔的平板结构，安装孔间距符合行业通用的安装尺寸规范，可直接通过螺栓固定在工装基板上，无需额外加工适配孔位；连杆机构的铰接点均采用销轴铆接，转动副间隙控制在0.1mm以内，既保证扳动过程顺畅无卡滞，又避免间隙过大导致压紧状态下的压头晃动。压杆部分采用加长摆臂设计，前端的橡胶压头为可拆卸结构，可根据工件表面材质更换不同硬度的压头，避免压伤工件表面，同时摆臂上的角度调节结构可在一定范围内调整压头的下压行程，适配不同厚度的工件装夹需求，无需更换夹钳即可覆盖一定尺寸区间的工件压紧。手柄部分采用浸塑工艺的红色握套，既提升操作时的摩擦力，

　　避免手上沾有油污时扳动手柄打滑，也通过醒目的颜色标识操作位置，在多夹钳排布的工装上可快速找到操作点位。从安装边界来看，夹钳底座的安装孔为沉孔设计，采用M6螺栓即可完成固定，安装后底座与安装面完全贴合，无凸起结构；夹钳在完全打开状态下的摆臂抬升高度足够，可方便工件取放，不会出现压头刮蹭工件表面的情况；锁紧状态下的整体高度控制在合理区间，不会与加工刀具、焊枪等作业工具产生运动干涉。在结构细节上，所有金属结构件均采用冲压成型工艺制作，表面做镀锌防锈处理，可在车间多油污、多粉尘的环境下长期使用，铰接销轴经过淬火处理，表面硬度达到HRC40以上，长期反复扳动不会出现销轴磨损、铰接孔变大的问题，使用寿命远高于普通薄板冲压的低价夹钳。

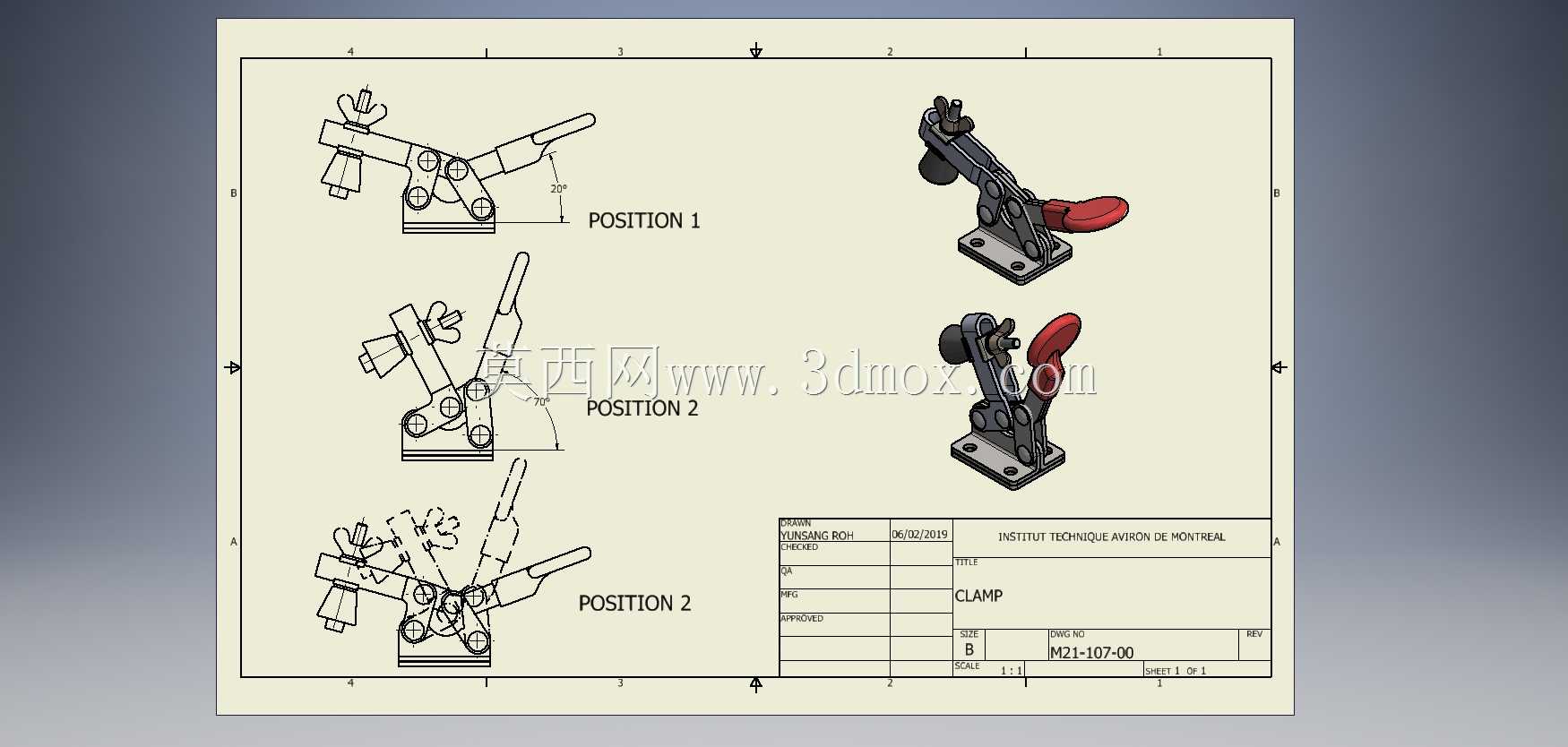

　　这类角度可调的压紧夹钳相比固定行程的夹钳，在实际工装设计中可减少夹钳的选型种类，降低工装备件库存，针对不同高度的工件仅需调整摆臂角度即可满足压紧要求，尤其适合柔性化生产的装配线、小批量定制加工的工装场景，在电子装配、五金加工、家具制造、汽车零部件焊接等多个领域都有广泛应用。在三维建模过程中，所有铰接点的转动关系都按照实际装配约束设置，可模拟夹钳从打开到锁紧的完整运动过程，压头的下压行程、手柄的扳动角度都与实物参数一致，可直接用于工装设计的干涉检查、装配模拟，也可作为标准件直接导入工装装配体中使用，减少重复建模的工作量。
