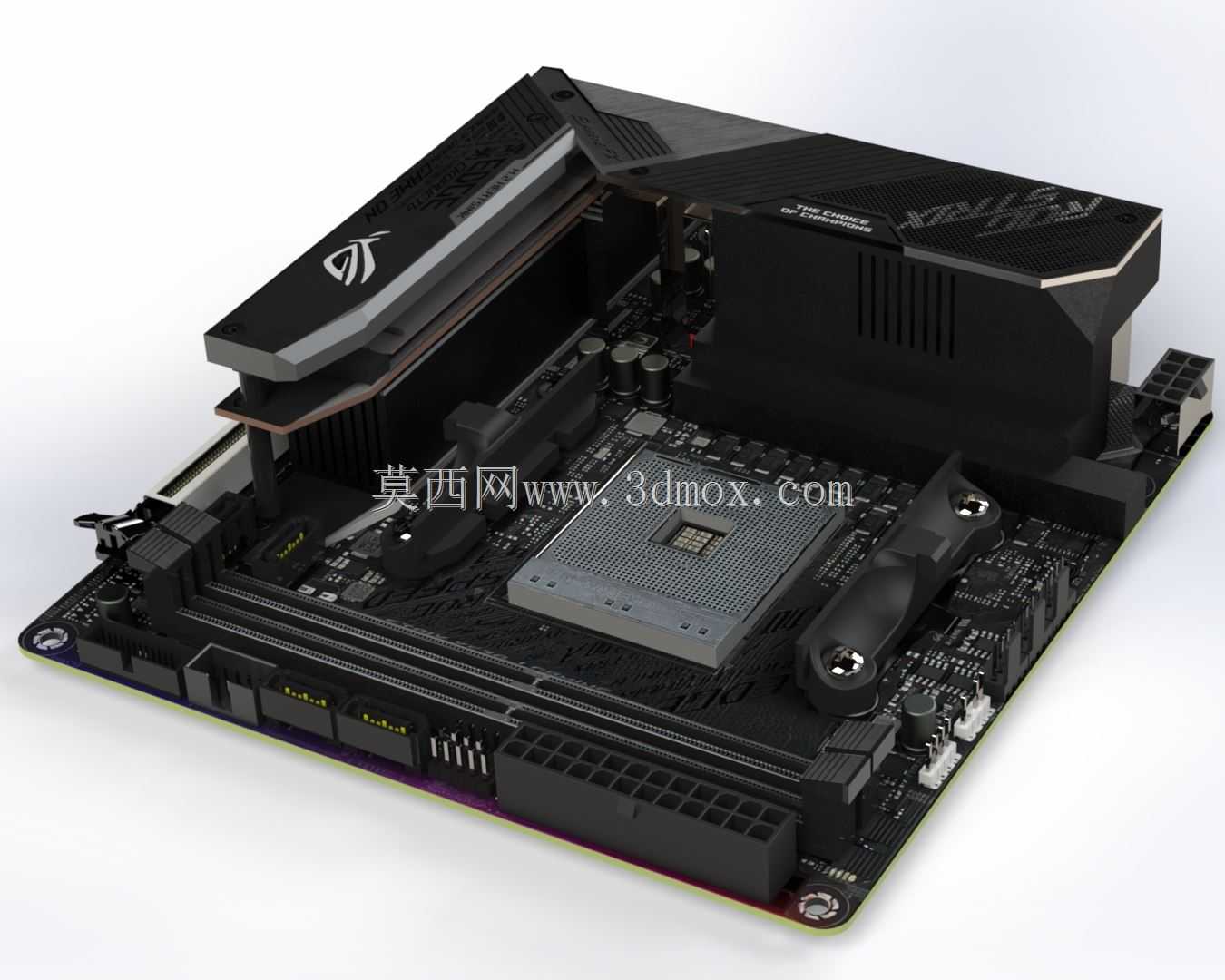

电脑主板AM4处理器插座固定结构组件

这套结构组件是台式电脑主板适配AM4规格处理器的核心安装固定部件，日常应用在DIY装机、品牌台式机组装、主板售后维修替换、工业控制计算机主板装配等场景中，承担处理器定位、散热器载荷承载、主板受力分散的核心作用，是AM4平台主板不可或缺的配套结构件。

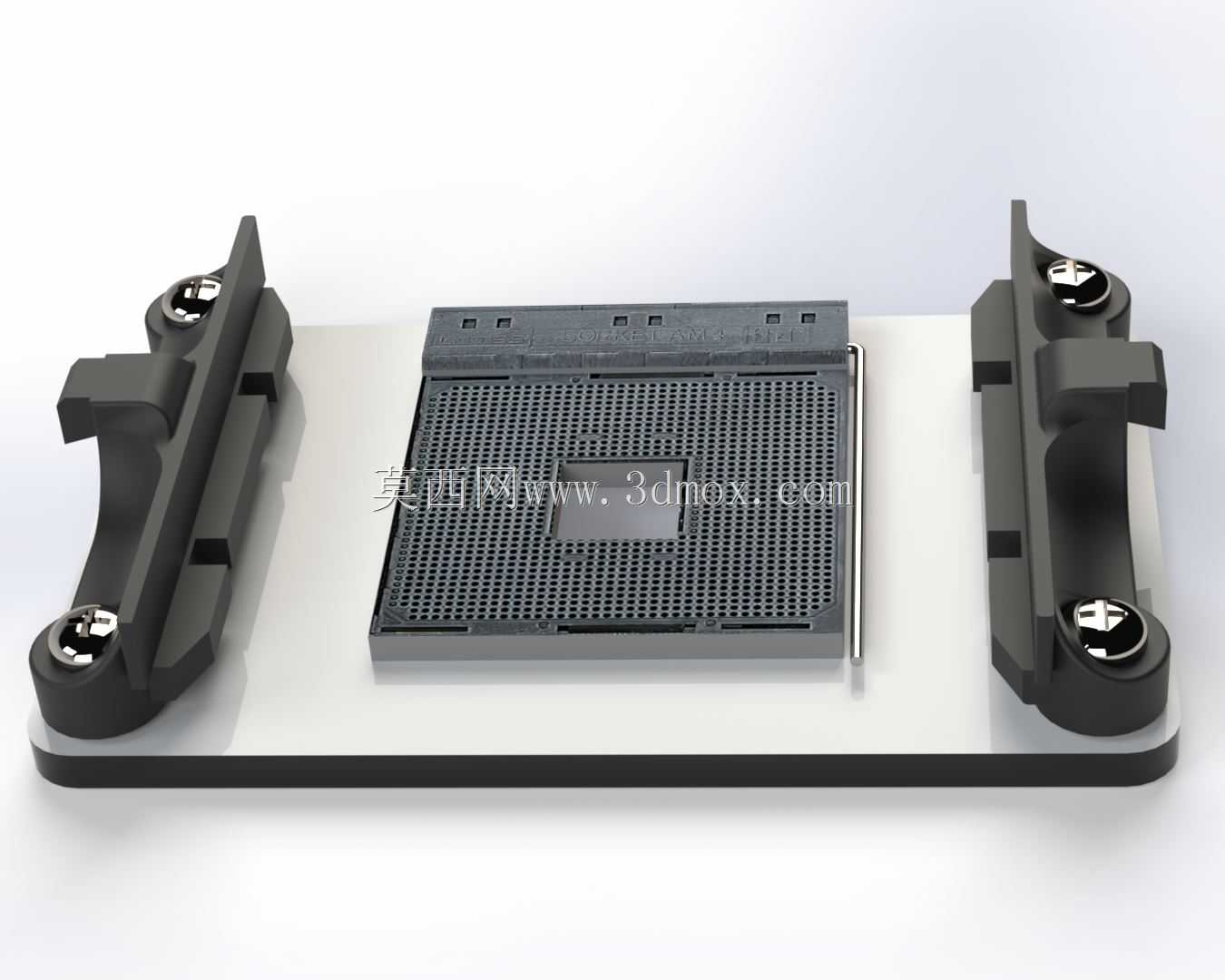

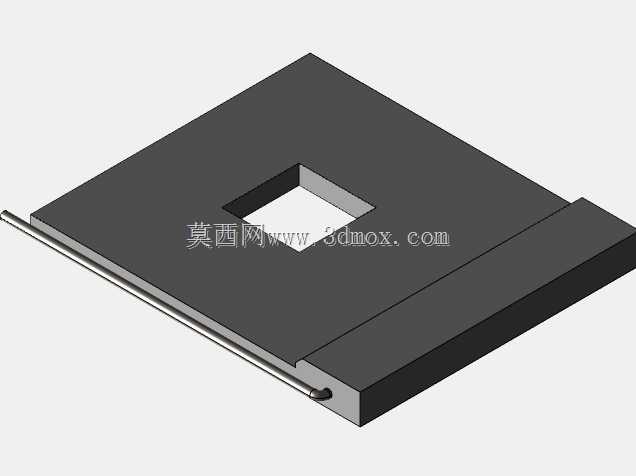

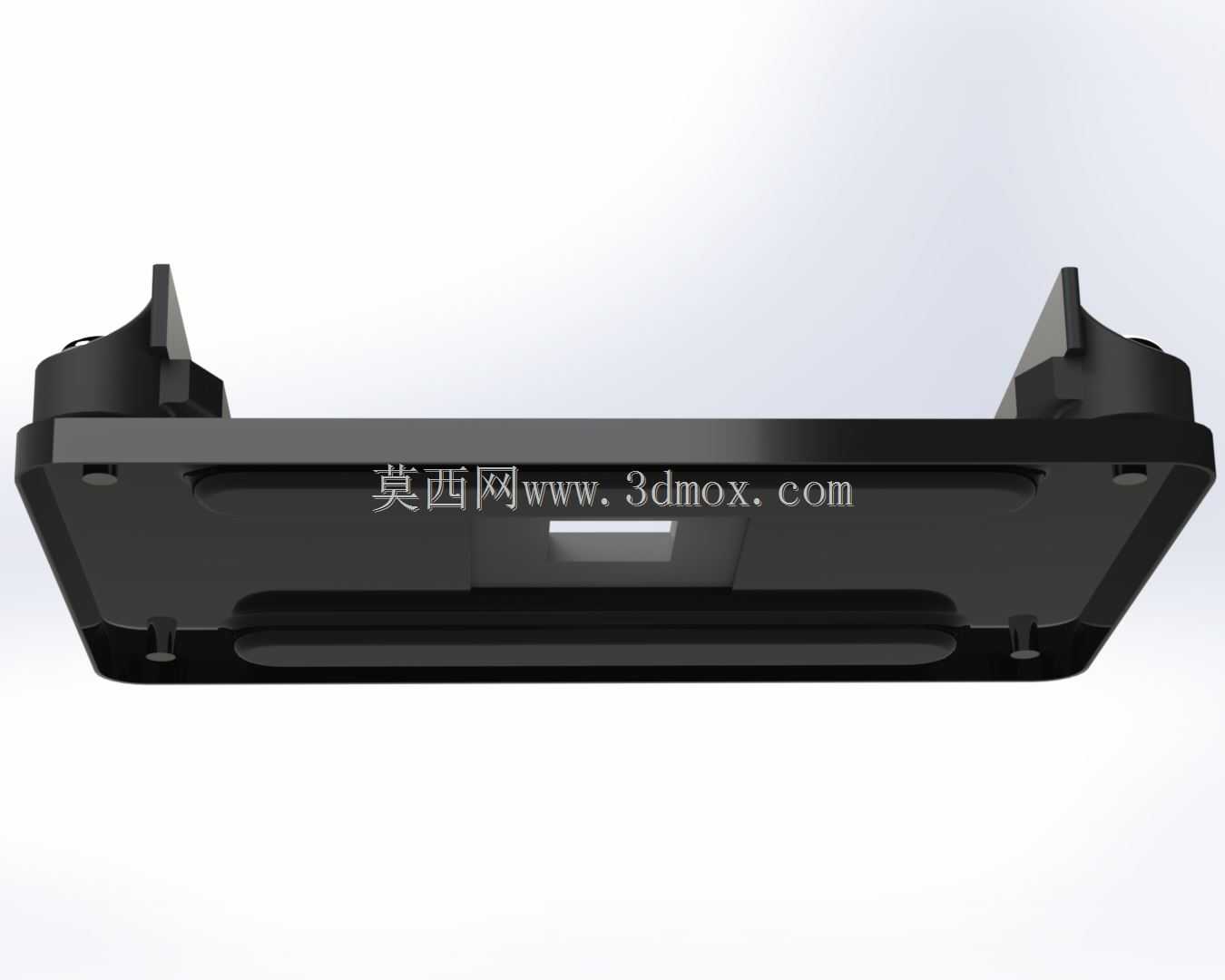

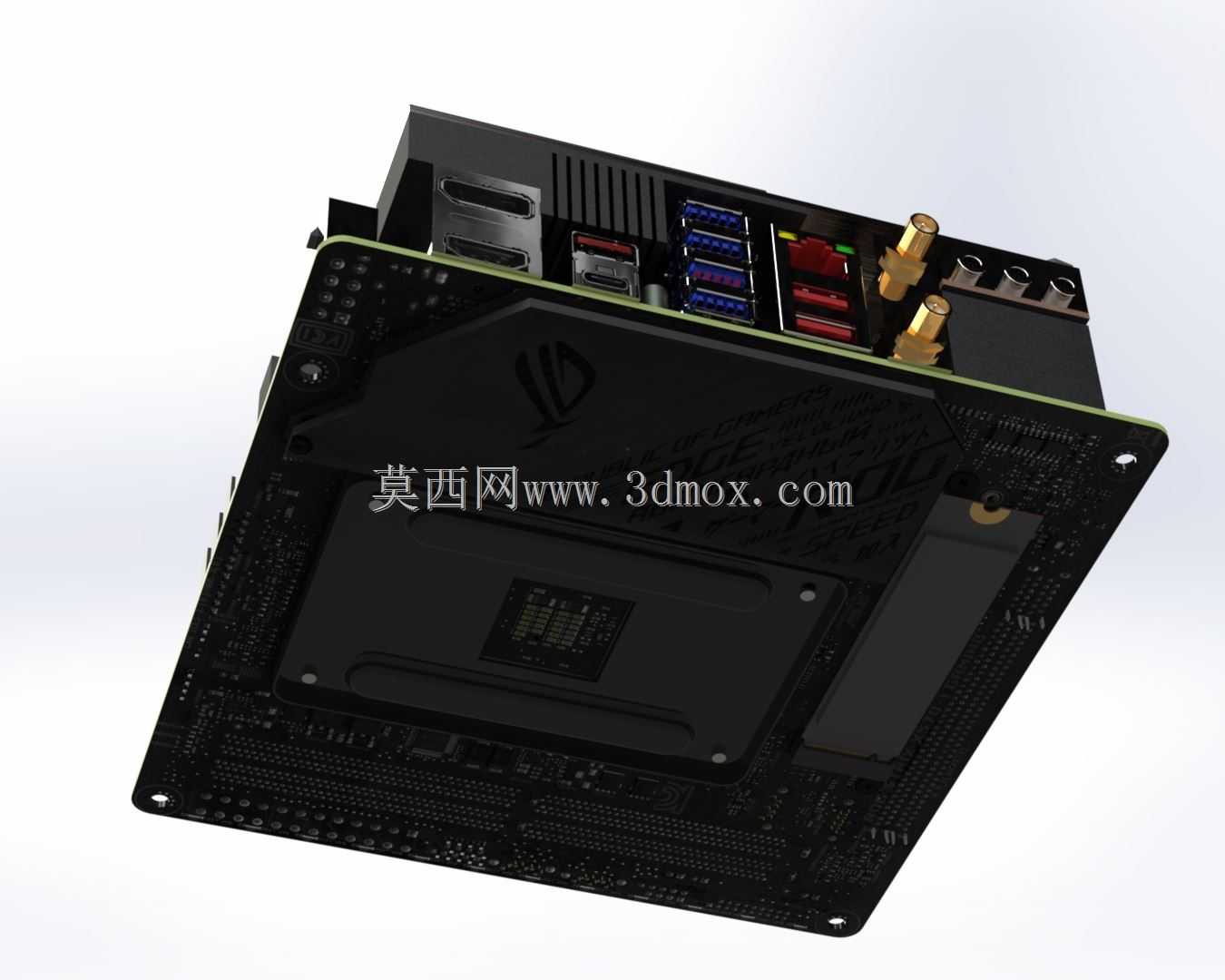

从功能特性来看，两侧的塑料卡扣支架承担处理器散热器的扣合固定功能，支架上预置的金属嵌件螺母对应AM4平台标准的散热器安装孔位，能够兼容原装下压式散热器、第三方塔式风冷、一体式水冷等多种散热设备的安装需求，卡扣结构的限位设计可以避免散热器安装时出现偏移，保证散热底座与处理器顶盖的完全贴合，减少接触热阻。底部的金属背板贴合在主板背面，一方面分散散热器扣合产生的下压力，避免PCB板因局部受力过大出现弯曲变形、线路断裂的问题，另一方面为两侧支架提供稳定的安装基准，保证支架安装位置的精度，避免出现孔位错位导致散热器无法安装的情况。中间的插座本体是处理器的定位载体，针脚区域的防护结构可以避免安装处理器时针脚被磕碰弯折，边缘的压杆锁止结构能够将处理器牢牢固定在插座内，保证处理器触点与插座针脚的可靠接触，避免出现接触不良导致的开机故障。

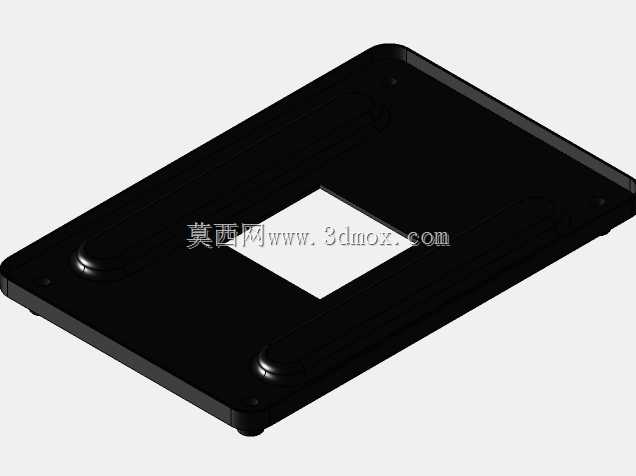

在设计思路上，这套结构完全遵循AM4平台的通用安装规范，两侧支架的安装孔距严格匹配标准尺寸，背板的开孔位置避让主板背面的焊点与电容元件，不会与主板原有元器件产生干涉。支架采用高强度工程塑料注塑成型，兼顾结构强度与绝缘性能，避免与主板电路接触造成短路，金属嵌件采用滚花工艺与塑料基体紧密结合，反复拆装散热器也不会出现螺母滑牙、脱落的问题。背板采用冷轧钢板冲压成型，表面做电泳防锈处理，厚度控制在1.2mm，既保证足够的结构刚度分散受力，又不会过度增加主板整体厚度，适配机箱内的安装空间。

从安装边界来看，两侧支架的安装孔中心距为标准的54mm*90mm，支架突出主板表面的高度为18mm，不会干涉高规格内存、显卡的安装空间；背板整体尺寸为110mm*80mm，边缘做圆角处理，安装时不会刮伤主板背面的线路，背板与主板之间预留0.3mm的间隙，避免金属背板直接接触主板焊点造成短路。整套组件的公差控制在±0.1mm范围内，安装时无需额外打磨调整，直接对准孔位拧上固定螺丝即可完成装配，能够适配所有市售AM4接口的主板使用，不管是新机组装还是旧件替换都能直接适配，不需要额外修改结构。
