SK海力士500GB NVMe协议M.2固态硬盘

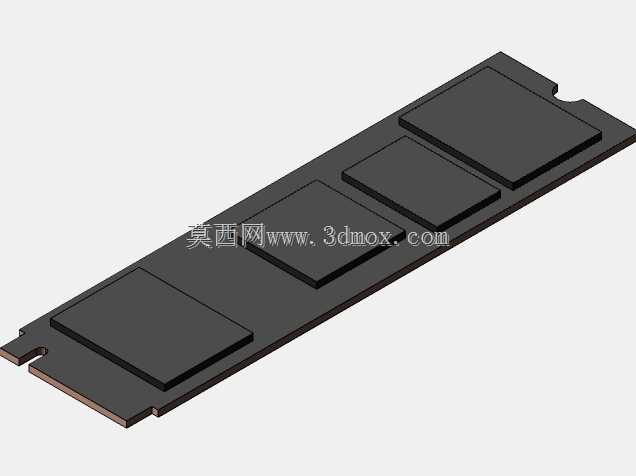

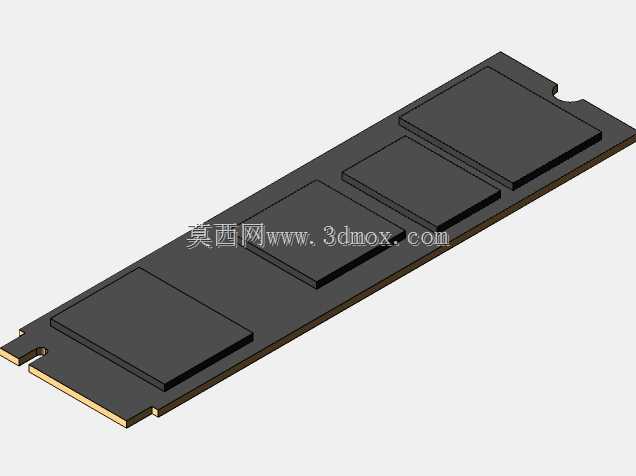

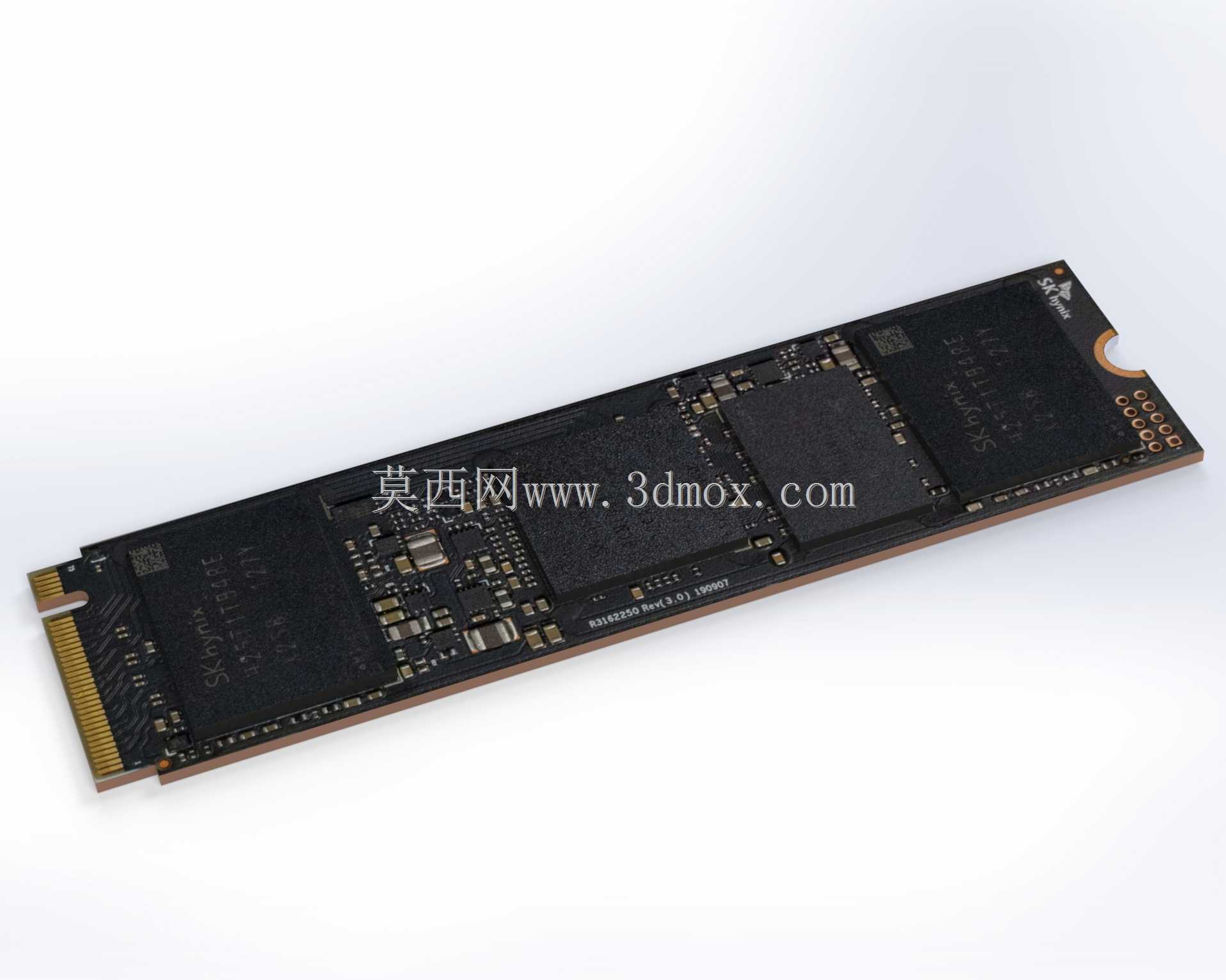

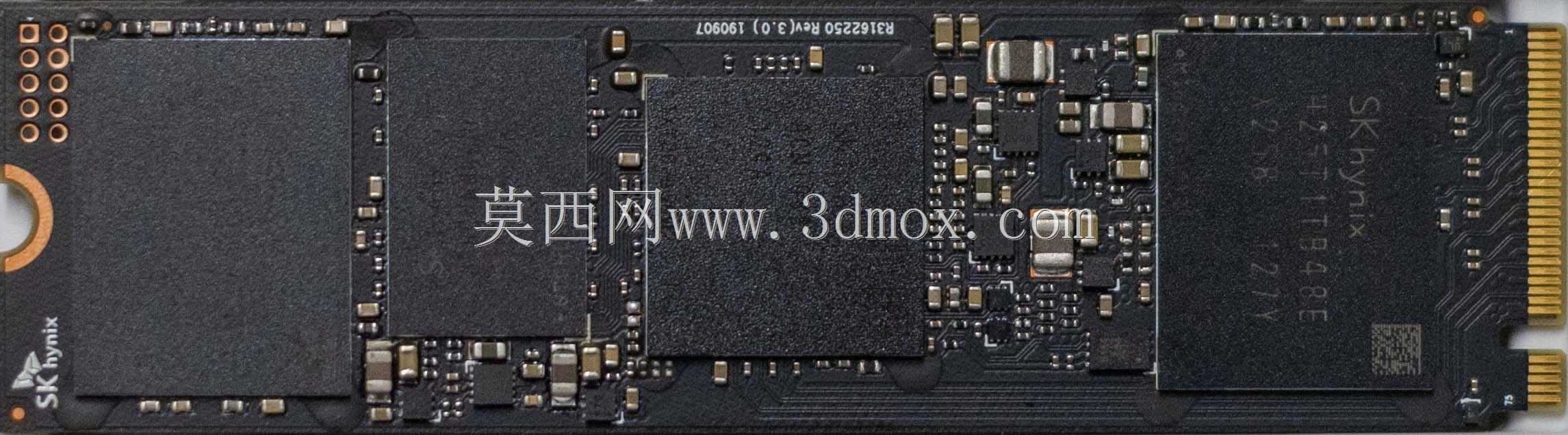

　　这款M.2形态的NVMe固态硬盘，是当前消费级与入门级工业计算平台中应用极广的高速存储部件，建模过程中优先还原了实物的安装适配逻辑，所有结构尺寸均围绕标准M.2 2280规格做边界约束，金手指区域严格按照PCIe M.2接口的引脚定义做轮廓对齐，避免装机时出现接口卡滞、接触不良的问题。日常做设备结构适配时，这类固态的安装空间预留是很多新手容易忽略的点，不少人只预留了PCB的长宽尺寸，忘了考虑表面颗粒、主控芯片的凸起高度，导致安装散热片时出现压件、或者与主板周边元件干涉的情况，这次建模特意把主控、NAND闪存颗粒的表面高度差做了精准还原，背面的安装固定孔位也按照实物的偏移量做了调整，没有做理想化的居中对齐，

　　更贴近实际量产产品的装配状态。从实际应用场景来看，这类固态广泛用在台式机主板M.2插槽、笔记本内置存储位、工业控制计算机的高速存储扩展、迷你主机的系统盘搭载等场景，相比传统SATA接口固态，NVMe协议的M.2固态直接走PCIe通道，读写延迟更低，随机读写性能更强，不管是做系统启动盘、大型软件加载盘，还是工业场景下的高速数据缓存盘都能适配。建模时没有做过度的外观简化，PCB表面的阻焊层纹理、元件排布的错落感、金手指的倒角细节都做了对应还原，适合用于产品可视化展示、机箱内部结构装配模拟、存储设备选型时的空间校核场景。做结构设计的时候要注意，这类固态的安装固定通常依靠尾部的螺丝固定在主板的M.2铜柱上，

　　建模时预留的固定孔直径要匹配标准M.2固定螺丝的规格，同时要注意PCB板的厚度公差，常规这类固态的PCB厚度在1.2mm到1.5mm之间，预留安装间隙时要把公差范围考虑进去，避免出现固定后PCB翘曲的问题。另外表面的元件高度差也需要重点关注，不同批次的固态可能采用不同编号的闪存颗粒与主控，高度会有细微差异，如果是做带散热马甲的结构设计，需要预留0.3mm到0.5mm的导热垫压缩空间，不要直接让散热片硬压在元件表面，长期使用容易导致元件虚焊、PCB变形。很多人做这类数码配件建模时容易把金手指的长度做的不标准，要么太长导致插入接口时顶到插槽底部，要么太短导致接触引脚无法完全咬合，这次建模严格对照实物的金手指分段长度做了还原，

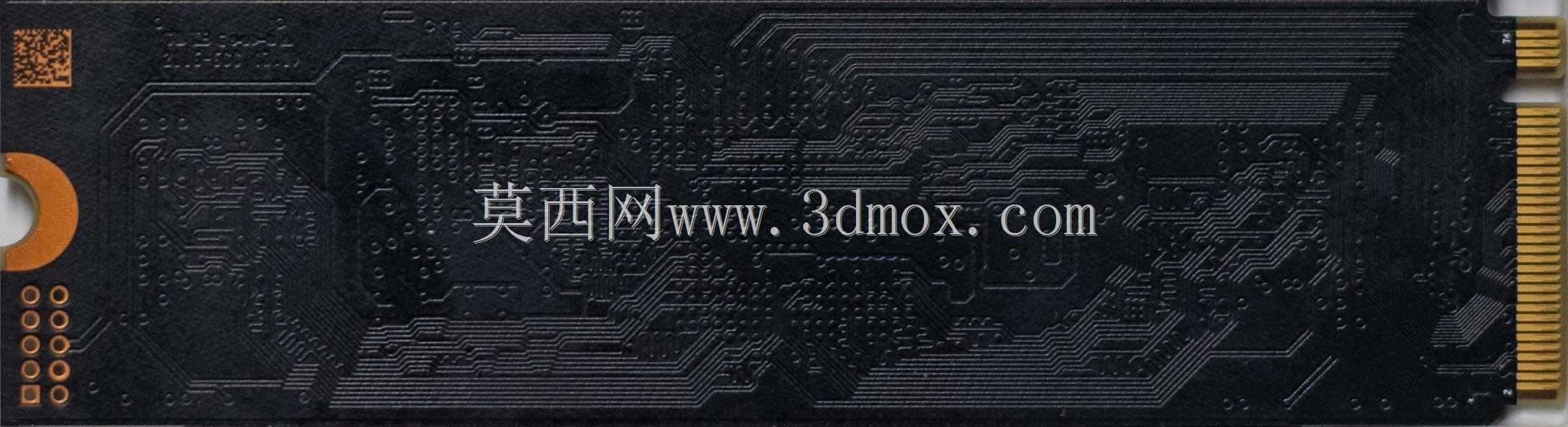

　　缺口位置也完全符合M key接口的规范，能够直观呈现正确的安装方向，避免装配模拟时出现方向错误的问题。背面的元件虽然不多，但也没有做省略处理，包括少量的贴片电容、电阻的位置都做了对应排布，还原真实产品的正反面结构，方便做双面散热结构的设计校核。对于三维建模从业者来说，这类标准数码配件的模型精度直接影响整机装配模拟的准确性，尤其是做定制化机箱、嵌入式工控设备结构设计时，存储部件的尺寸边界如果出现偏差，很容易导致后期打样时出现装配干涉，需要反复修模，增加不必要的开发成本。这款模型在纹理处理上也贴近实物的哑光黑PCB质感，没有做过度的反光效果，渲染时能够更真实的呈现产品在设备内部的实际视觉效果，不管是做产品宣传图、装配说明示意图，还是结构干涉校核都能满足使用需求。
