二十四端口PCIe转SATA服务器存储扩展卡

　　在多盘位存储服务器、NAS私有云阵列、大容量监控存储主机这类需要挂载多块SATA硬盘的设备场景里，原生主板自带的SATA接口往往无法满足盘位扩容需求，这类PCIe转多端口SATA扩展卡就是针对性解决接口数量不足的核心配件，能在不更换主板的前提下，通过PCIe总线拓展出多路SATA通道，实现单主机挂载十数块甚至数十块机械硬盘或SATA固态硬盘的需求，是大容量存储搭建场景里的常用转接硬件。

　　从实际功能逻辑来看，这款扩展卡通过PCIe金手指与主板PCIe插槽连接，板载主控芯片完成PCIe总线信号到多路SATA信号的转换，每一个SATA端口都可以独立连接一块SATA协议存储设备，支持硬盘热插拔特性的同时，能兼容主流3.5英寸机械硬盘、2.5英寸SATA固态等存储介质，满足大容量冷数据存储、影音资源库搭建、监控录像集中存储这类对盘位数量要求高、对单盘带宽要求适中的使用场景。

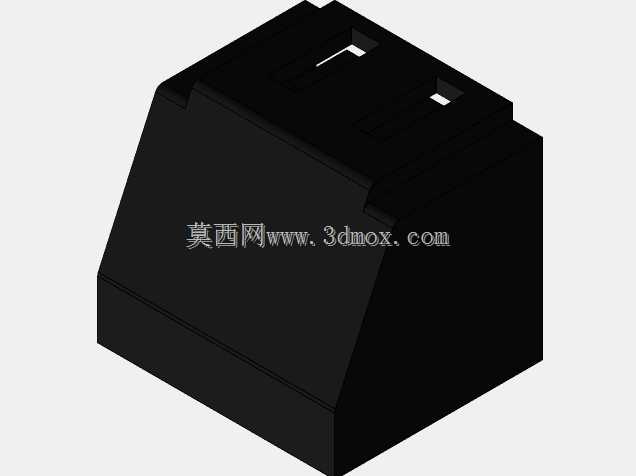

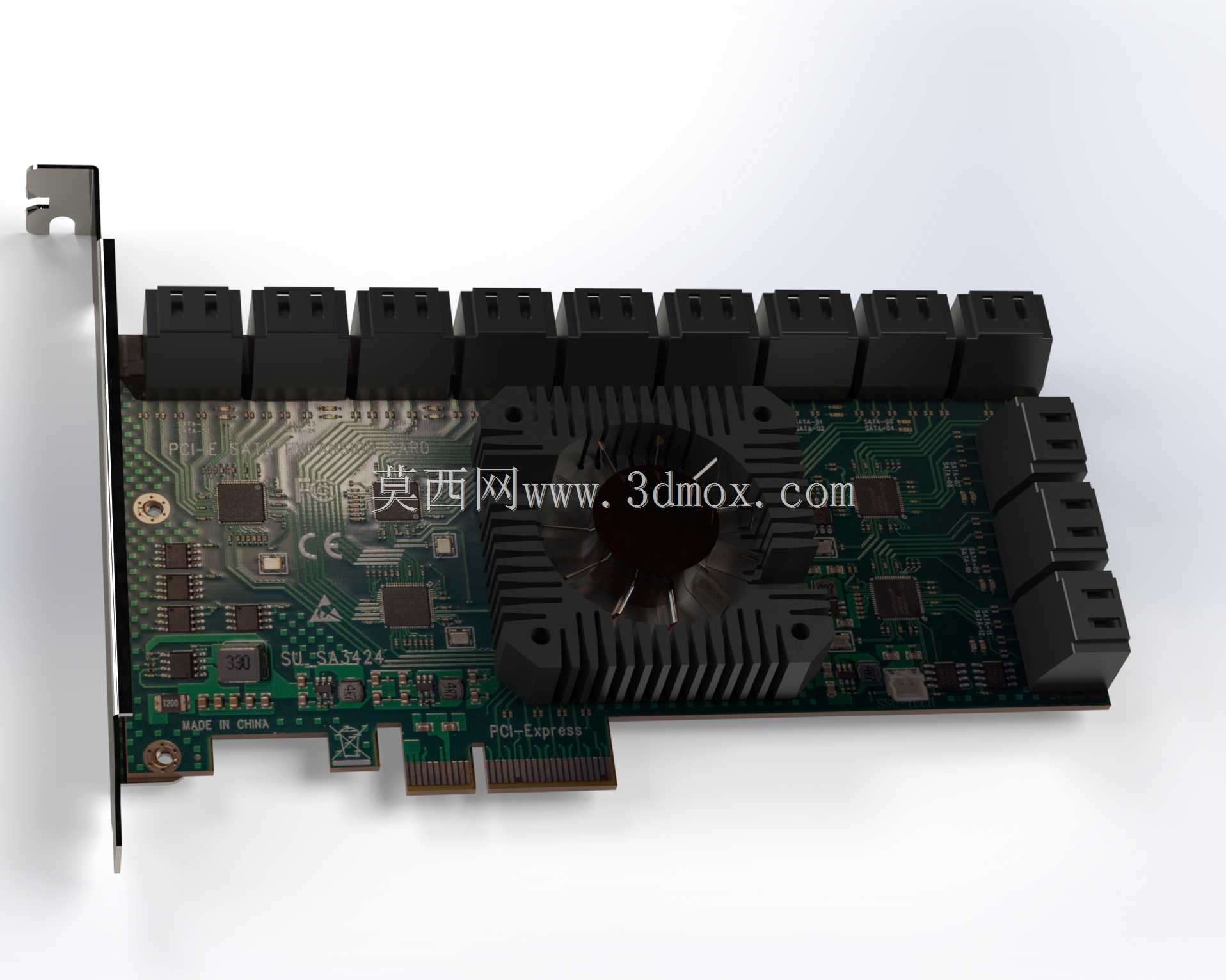

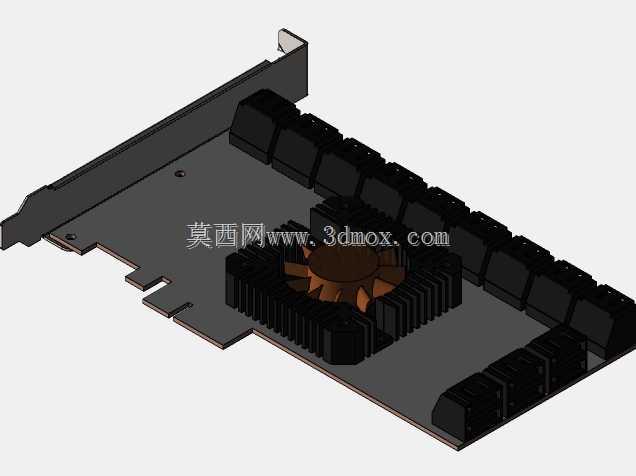

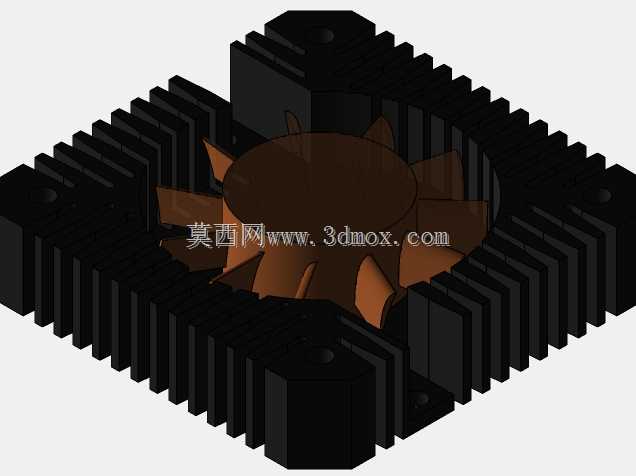

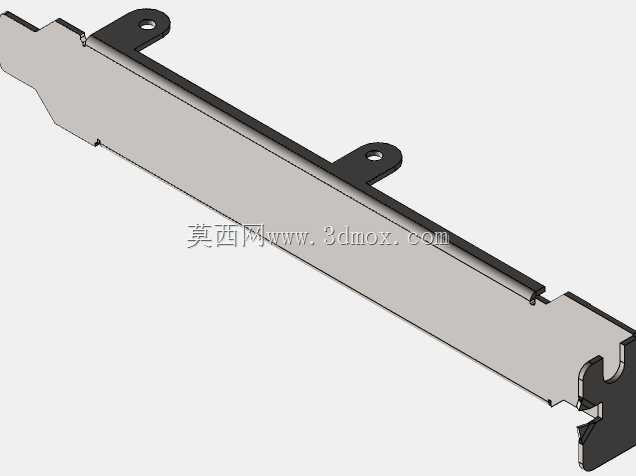

　　设计层面，板卡采用标准PCIe半高/全高兼容的挡板结构，挡板预留固定孔位可直接固定在机箱PCIe挡片位，金手指长度匹配对应PCIe通道规格，插入插槽后不会与相邻插槽的硬件产生结构干涉。板身布局上，主控芯片位于板卡中部位置，上方覆盖主动散热风扇，因为多端口SATA主控在满负载运行时会产生持续热量，主动散热结构能保证主控长时间工作在合理温度区间，避免高温导致的掉盘、传输不稳定问题；所有SATA端口采用侧置+后置的排布方式，端口间距预留了足够的SATA数据线插拔空间，不会出现相邻端口插上线后互相挤压、无法完全插入的问题，布线时也能顺着机箱理线架规整走线，减少机箱内部风道遮挡。

　　安装边界上，板卡整体长度适配标准ATX、MATX机箱的PCIe扩展位深度，不会超出机箱内部的硬件安装空间，挡板高度符合PCIe规范，安装后挡板与机箱面板齐平，不会出现凸起或凹陷的情况；板上元件高度控制在合理范围内，不会与主板上的CPU散热塔、内存马甲等高位硬件产生空间冲突，只要主板具备空闲的对应规格PCIe插槽，就可以直接安装使用，不需要额外调整其他硬件的安装位置。

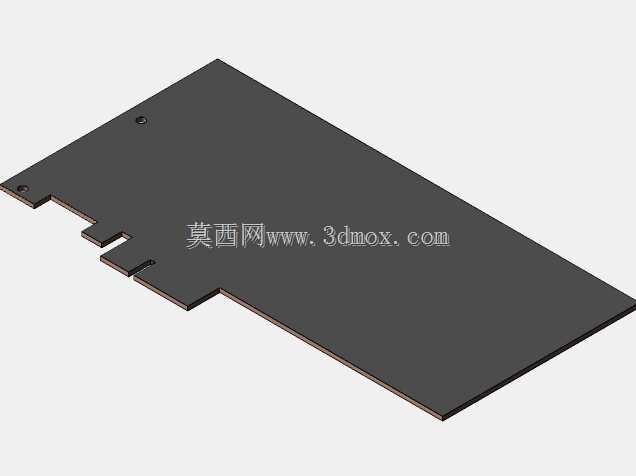

　　电路设计上，板卡的供电回路做了独立优化，除了通过PCIe插槽取电外，部分高负载端口的供电回路做了加厚铜箔处理，能保证每一路SATA端口都能为硬盘提供稳定的供电支持，避免多盘同时启动时的瞬时电流冲击导致的硬盘识别失败问题；板载的滤波电容可以过滤电路中的杂波，减少信号传输中的误码率，保证长时间大文件传输时的稳定性。PCB板采用多层板设计，信号走线做了等长处理，保证每一路SATA信号的传输延迟一致，不会因为走线长度差异导致单路硬盘传输速率不稳定。

　　实际使用中，这类扩展卡不需要复杂的驱动设置，主流服务器操作系统、桌面操作系统都能自动识别主控芯片，安装后即可识别到所有挂载的硬盘，支持组建RAID磁盘阵列，满足不同用户对存储冗余、读写速度的不同需求。板卡上的状态指示灯可以直观显示每一个端口的硬盘连接、读写状态，运维人员不需要进入系统就能通过灯效判断硬盘的工作状态，快速定位故障盘位，降低多盘位存储设备的运维难度。

　　需要注意的是，这类扩展卡的SATA支架安装孔位在实际批量产品中会根据机箱规格做适配调整，建模时主要还原板卡的整体结构、端口排布、散热组件的外形尺寸，满足结构装配验证、机箱内部空间干涉检查的需求，可用于存储设备的前期结构设计验证、装机方案的空间模拟，帮助设计人员提前确认板卡安装后与机箱硬盘架、走线空间的匹配度，减少实际装机时的结构适配问题。
