USB转PCIe16x转接扩展提升板结构设计

　　在桌面硬件扩展、外置计算设备搭建、矿机组装调试这类场景里，主板原生PCIe插槽数量不足、安装位置受限是很常见的问题，这类转接提升板就是为解决这类空间与接口资源矛盾设计的结构件。从实际使用逻辑来看，它的核心作用是通过USB信号链路，将主板的PCIe总线信号延伸到板卡端，让全长16x规格的PCIe设备不需要直接插在主板原生插槽上，就能完成信号通讯与供电供给，给硬件布局留出更多调整空间。

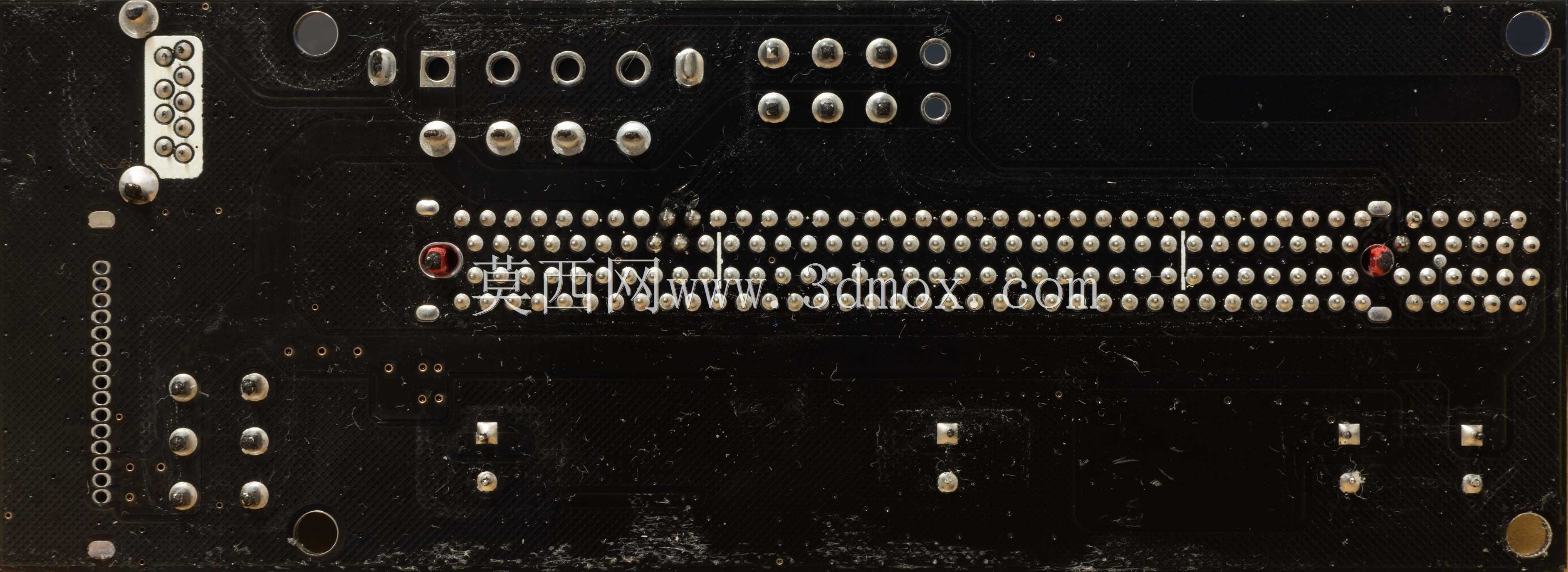

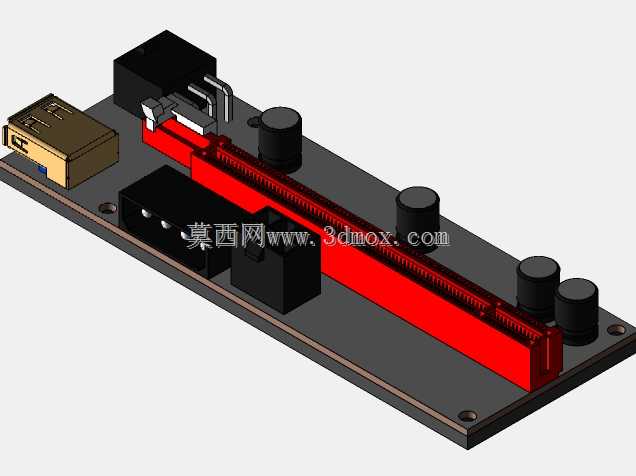

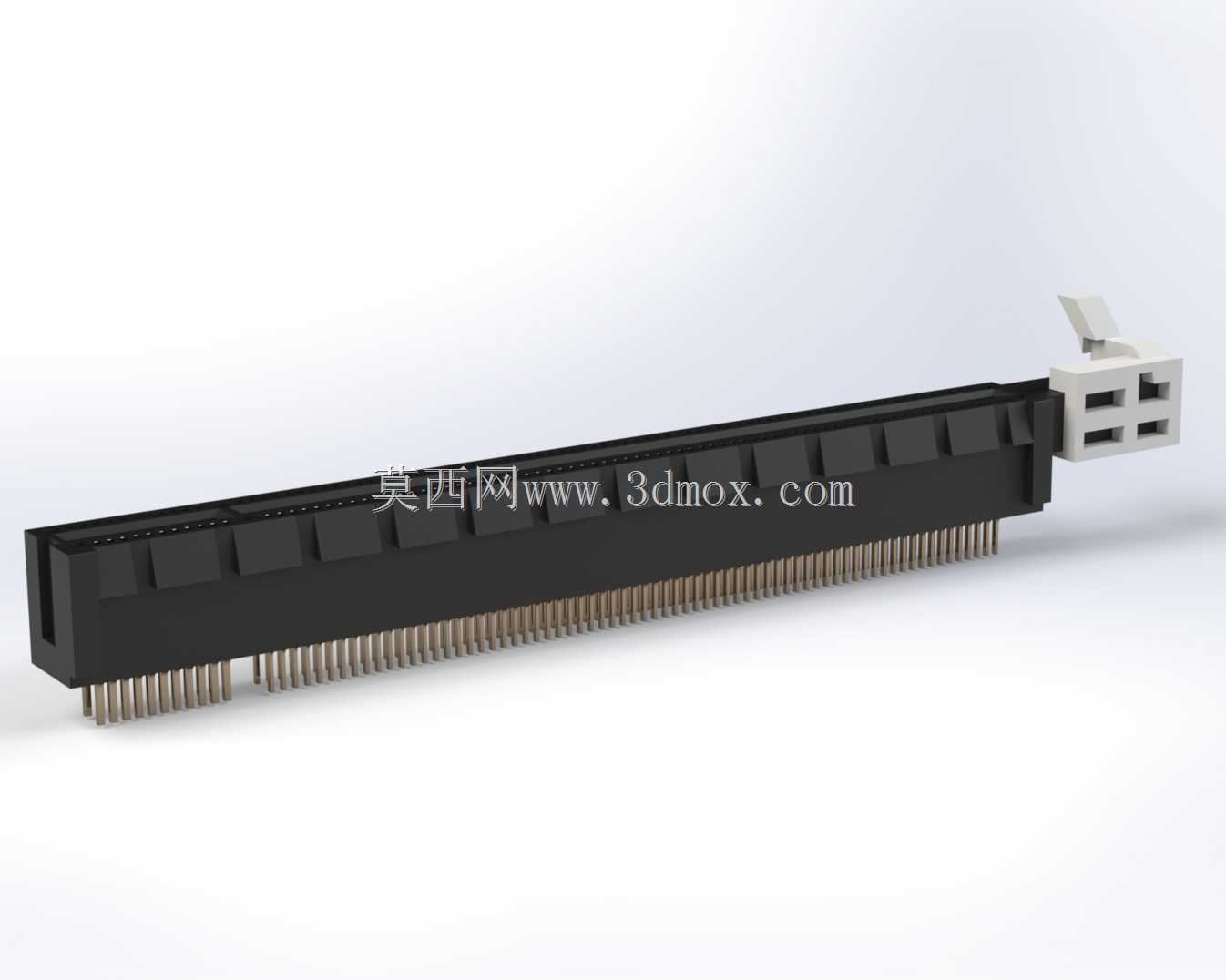

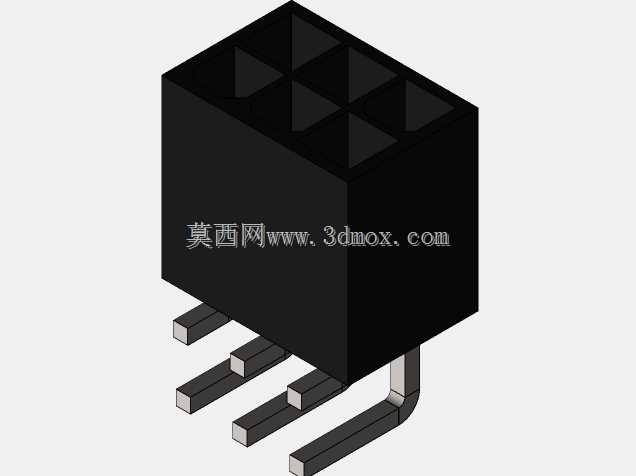

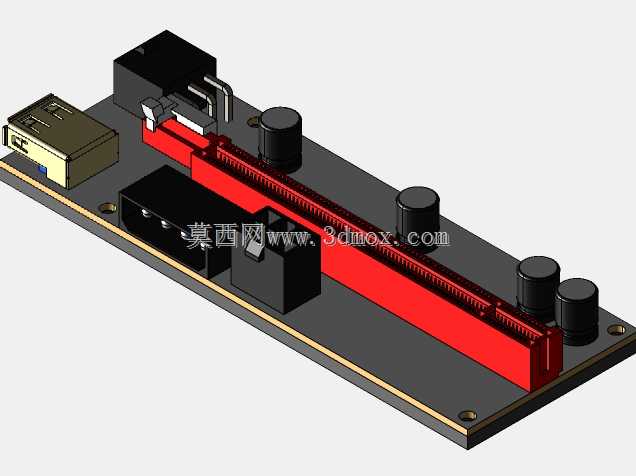

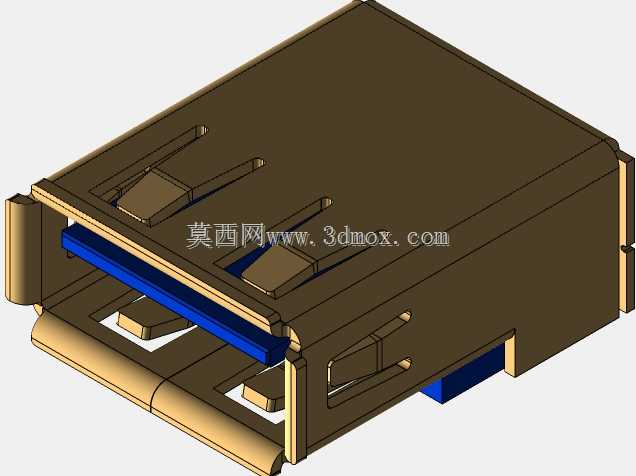

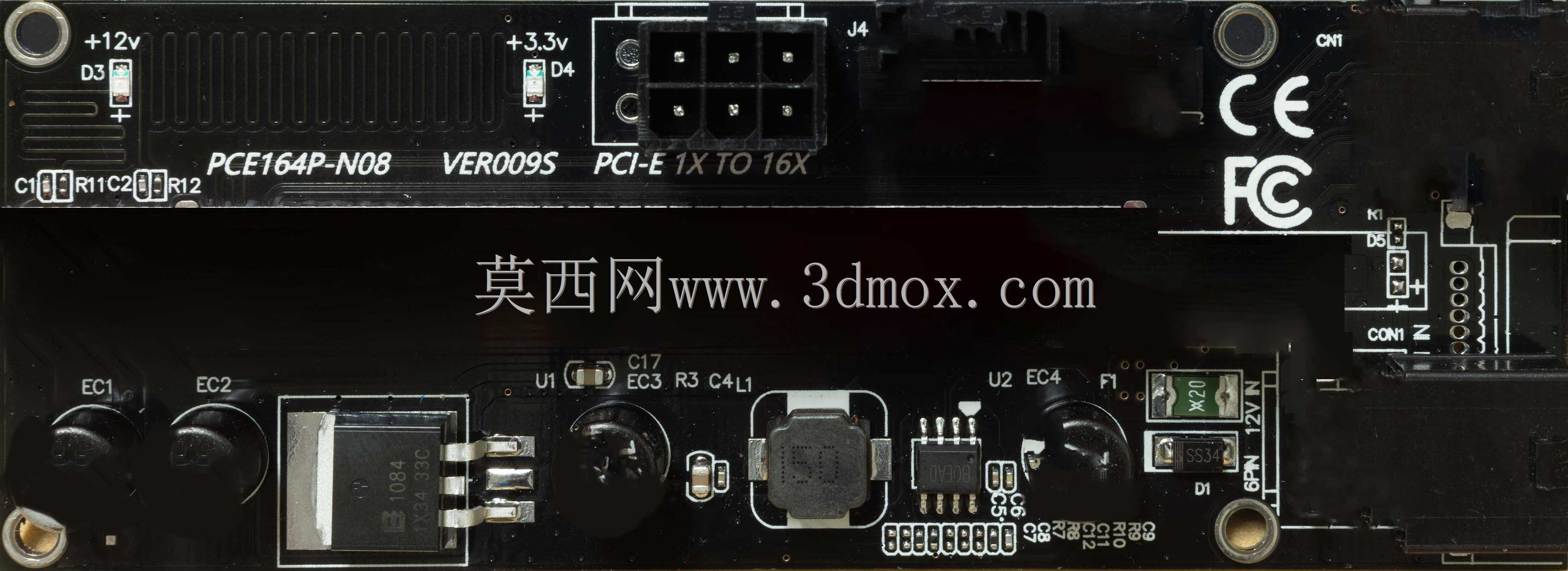

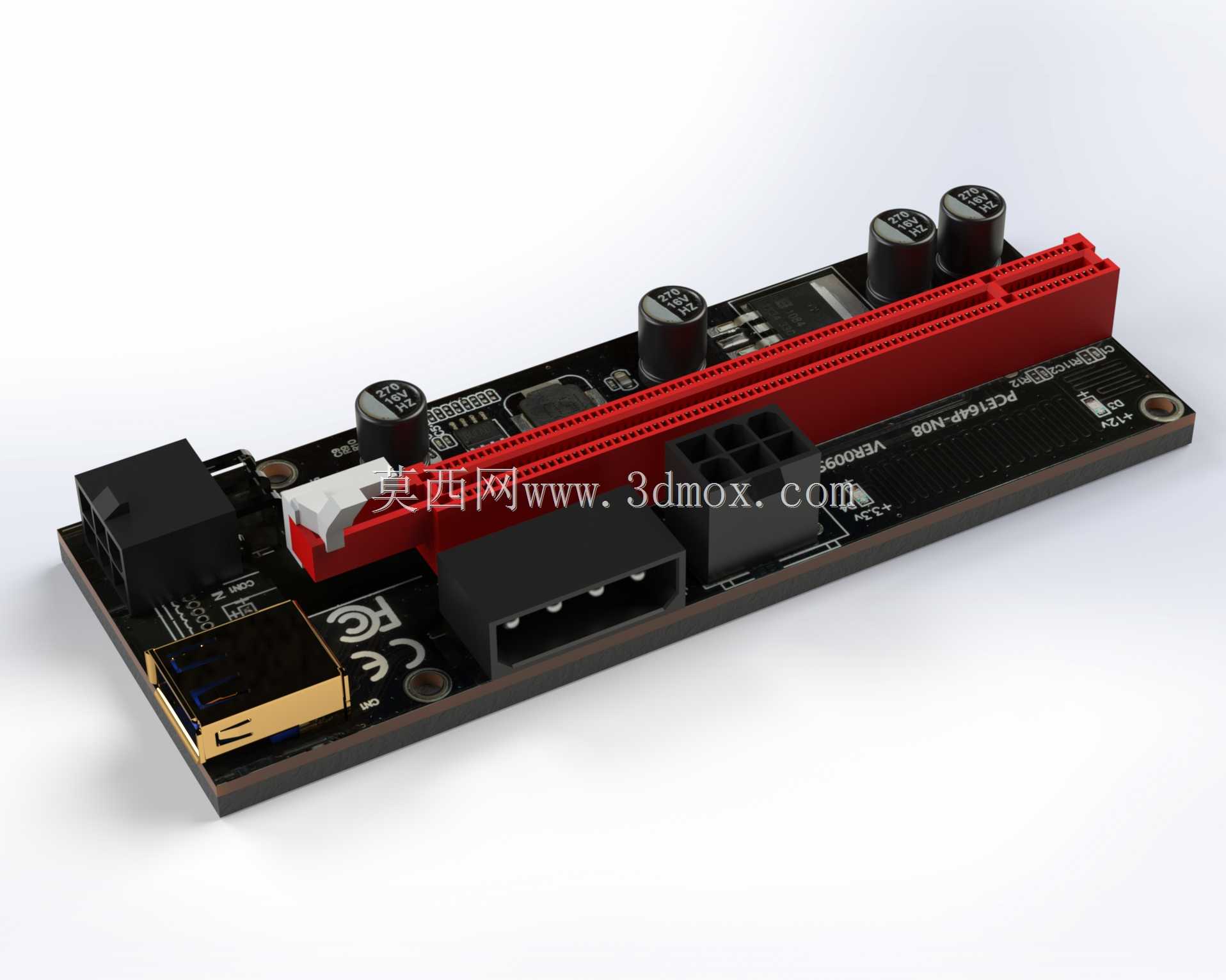

　　从结构设计思路上看，整块板采用长条形PCB作为基底，红色的16x PCIe插槽沿板身长度方向布置在板体上半区，插槽旁排布多颗直立电解电容，用来滤除供电链路的纹波，保证外接板卡供电稳定性，避免信号传输过程中因为电压波动出现丢包、设备掉线的问题。板身集成了多组供电接口，包含大4D IDE供电口、SATA供电口这类常见的机箱内供电接口，不同用户可以根据机箱内走线余量选择对应的供电接入方式，不用额外准备转接线材，降低安装适配成本。板端的USB接口采用镀金触点设计，反复插拔的耐磨性能更好，长期使用也不容易出现接触不良的问题，接口旁预留了固定卡扣位，插上线材后可以通过卡扣锁止，避免设备运行过程中线材意外松脱。

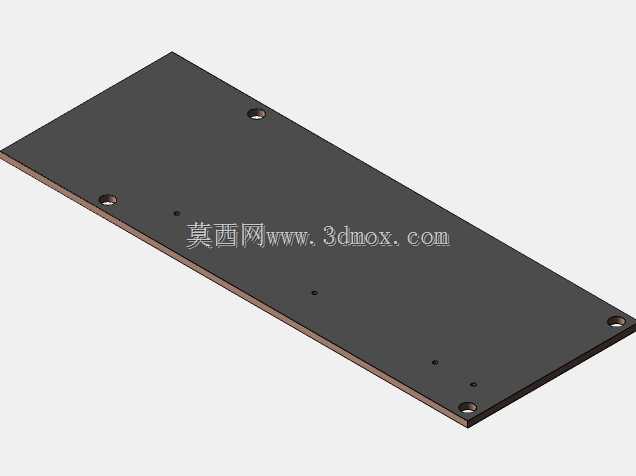

　　安装边界方面，板身整体厚度控制在常规扩展卡的厚度范围内，PCIe插槽的高度完全符合PCIe规范的尺寸要求，插入全高全长的PCIe设备时，板卡金手指与插槽的接触深度满足规范要求，不会出现接触不到位、金手指外露的问题。板身上预留的多组安装孔位，适配不同机箱、外置扩展架的固定点位，不过不同厂商推出的同类型产品，安装孔的间距、供电接口的排布会有细微差异，这个结构模型主要用于可视化布局参考，在做机箱内部走线规划、扩展架结构设计时，可以导入模型提前核对空间余量，避免实际装机时出现硬件干涉、走线长度不足的问题。

　　实际应用中，这类转接板最常见的使用场景包括多显卡并行计算搭建、外置独立显卡扩展、硬盘扩展卡转接、采集卡外置安装，尤其是在小尺寸ITX机箱装机时，主板原生PCIe插槽往往被大体积散热器遮挡，通过这类转接板可以将PCIe设备转移到机箱空余位置安装，充分利用机箱内的零散空间。设计时特意将供电模块布置在板身远离PCIe插槽的一侧，大体积的电容、供电接口不会和插入的PCIe板卡产生结构干涉，板身边缘做了圆角处理，安装时不会划伤线材或者机箱漆面。信号走线上，USB差分对的走线做了等长处理，阻抗控制符合高速信号传输要求，虽然是转接结构，但信号损耗控制在规范允许范围内，可以满足大多数PCIe设备的带宽需求，不会因为转接出现明显的性能损失。

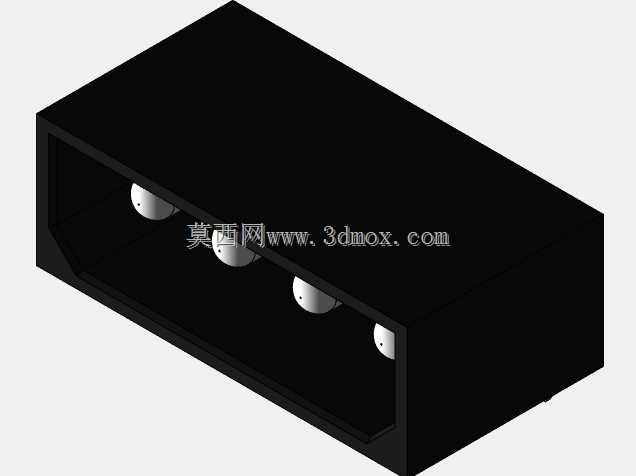

　　做三维结构建模时，所有接口的插拔空间都做了预留校核，比如大4D供电口插入时，插头的握持空间、线材的弯折半径都留足了余量，不会出现接口能插上但手没法操作锁紧的问题；PCIe插槽两端的固定卡扣位置也完全还原实物结构，插入板卡后卡扣可以正常锁止金手指，拆卸时按压卡扣就能顺利取出板卡，不会出现结构干涉。板身上的丝印标识位置也做了还原，包括接口定义、安装方向提示，在做装配演示、装机指导材料时，可以直接用这个模型做可视化展示，不需要额外调整结构位置。需要注意的是，不同批次的同功能产品，元件排布、安装孔位会有细微调整，这个模型仅用于结构布局参考，不能直接作为生产加工的依据，实际开模或者批量生产前需要对照实物样品做尺寸校核。
