PCIe1x转USB接口转接提升板结构

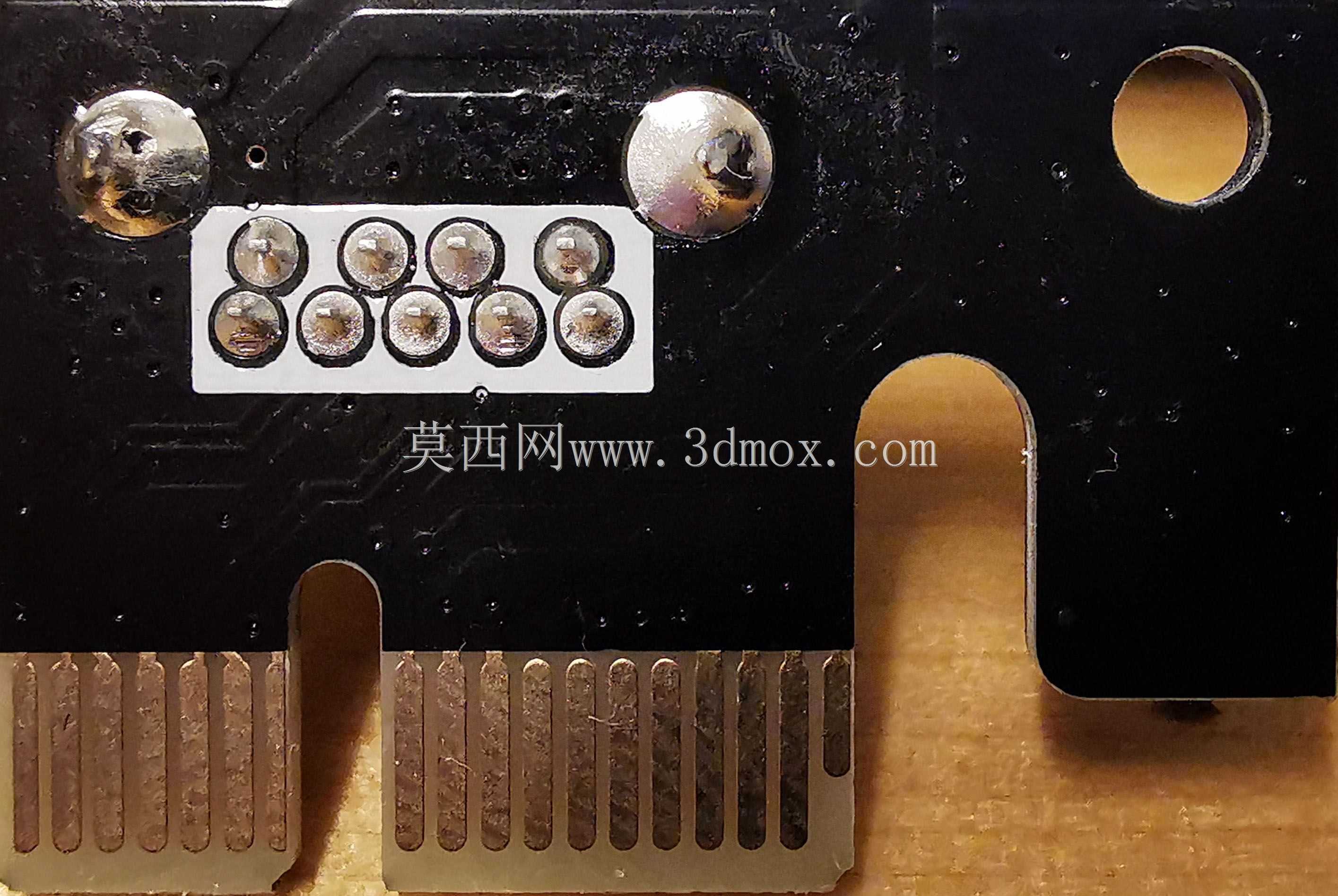

　　在桌面PC硬件改装、工控机内部接口扩展、小型化主机装机的实际场景里，这类PCIe1x转USB的转接提升板是解决主板原生接口不足、接口位置不合理问题的常用结构件。日常做结构适配的时候，最先要明确的是板卡的安装边界，它的金手指端完全遵循PCIe1x插槽的标准尺寸规范，金手指分段长度、缺口定位尺寸完全符合PCI-SIG的相关标准，能直接插入主板上任意长度的PCIe插槽，不管是1x、4x、8x还是16x插槽都能兼容安装，不会出现卡位干涉的问题。板身的PCB采用沉金工艺处理，金手指部分的镀层厚度满足反复插拔的耐磨要求，板体的固定开孔位置匹配标准机箱PCIe挡片的安装孔距，不需要额外做改装就能固定在机箱的扩展位上。

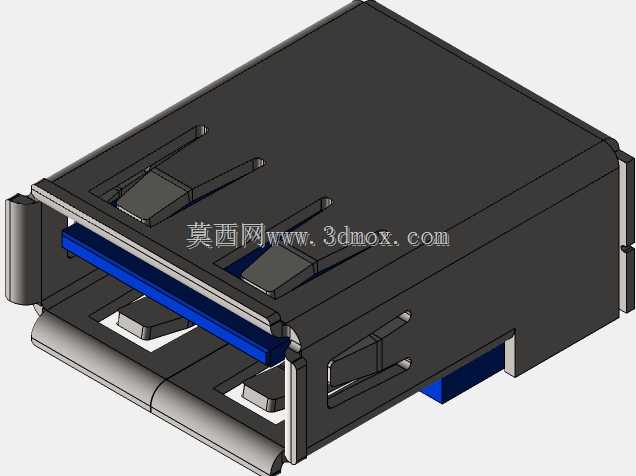

　　从功能设计逻辑来看，这类转接板的核心作用是将主板PCIe通道的信号转换为USB协议信号，板载的USB接口采用标准Type-A母座，接口的金属外壳做了接地处理，能有效减少信号传输过程中的电磁干扰，保证外接USB设备的连接稳定性。板上的走线做了等长处理，高速信号线路的阻抗控制在差分90欧姆的标准范围内，避免信号反射导致的外接设备掉盘、传输速率不达标的问题。板身的元件布局做了避让设计，接口端的凸起高度经过测算，安装后不会和相邻插槽的板卡产生空间冲突，哪怕是紧凑型MATX主板上相邻的PCIe插槽，也能保证足够的插拔操作空间。

　　实际选型使用的时候，要注意板体的整体厚度，PCB基材采用1.6mm厚度的FR-4板材，整体结构强度足够，不会因为长期插拔USB设备出现板身弯曲变形的问题。板上的供电线路做了加粗处理，能满足USB接口的供电输出要求，不需要额外外接供电线就能带动常规功耗的USB外设，比如U盘、无线网卡、蓝牙适配器这类设备都能直接稳定运行。接口部分的塑料基座采用耐高温的LCP材质，过回流焊的时候不会出现基座融化变形的问题，金属屏蔽壳的卡扣结构牢固，多次插拔后也不会出现接口松动、接触不良的情况。

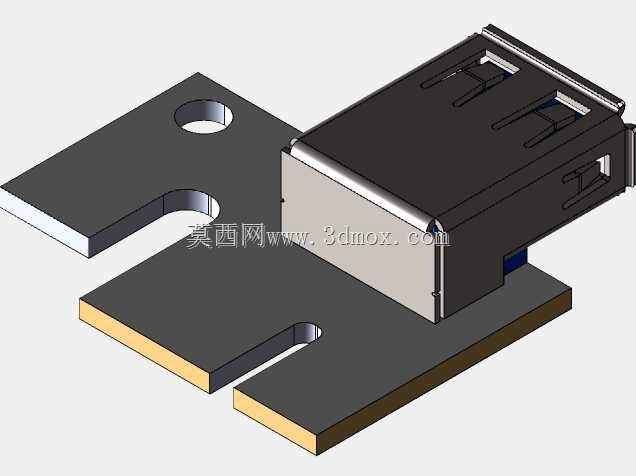

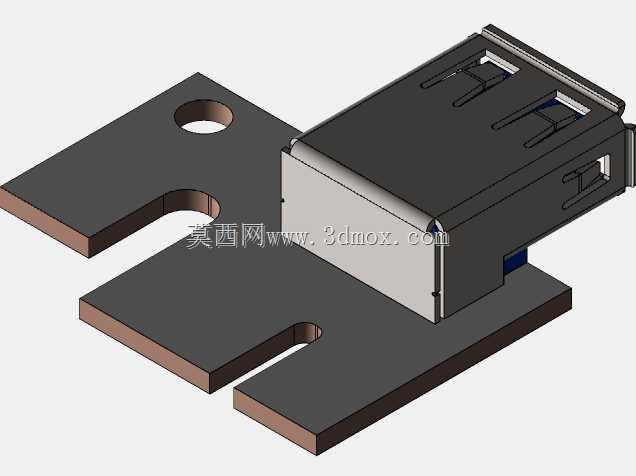

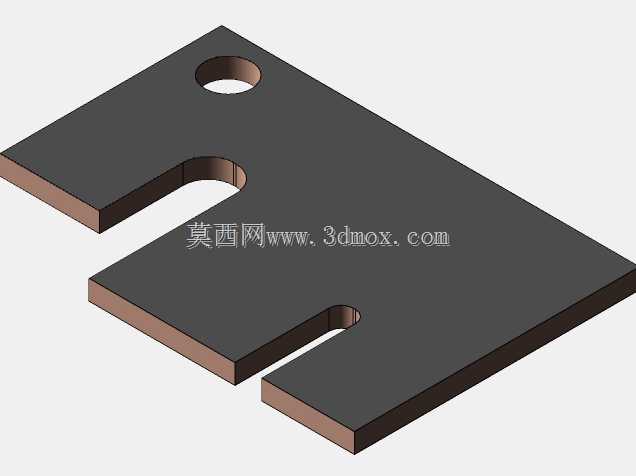

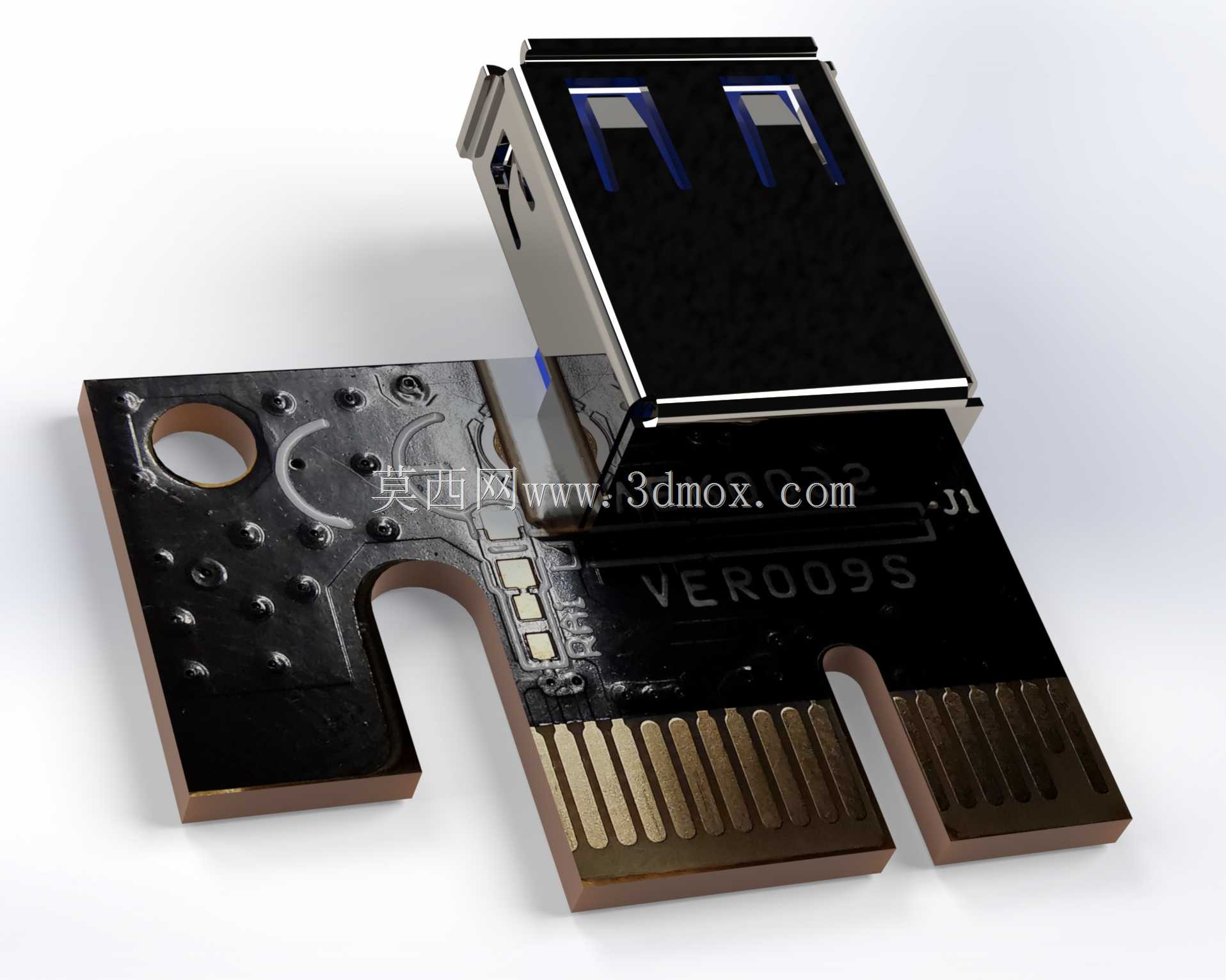

　　做三维建模的时候，这类板卡的结构还原需要重点关注几个公差配合点：首先是金手指端的缺口位置尺寸，必须和标准PCIe插槽的定位凸台完全匹配，偏差不能超过0.1mm，否则会出现插不进插槽的问题；其次是USB接口的中心高度，要和机箱挡片的开孔中心对齐，保证外接设备插头能顺利插入，不会出现插头被挡片卡住的情况；还有板身的固定孔位置，孔位公差控制在±0.05mm范围内，和机箱挡片的安装柱完全对位，拧固定螺丝的时候不会出现板身被强行拉扯导致的变形。另外板上的元件高度也要做准确还原，最高的元件高度不超过PCB板面12mm，不会和机箱侧盖或者其他内置部件产生干涉。

　　这类转接板在实际应用中，除了常规的台式机扩展，还经常用在工业控制设备的内部接口扩展场景，比如工控机需要外接多个USB采集设备的时候，用这类转接板可以在不占用外部空间的情况下扩展出额外的USB接口，板卡的工作温度范围覆盖工业级应用要求，在0到60摄氏度的环境下都能稳定工作，不会因为机箱内部积热出现工作异常。板身的走线布局避开了固定孔和安装边缘，不会出现安装时螺丝压到线路导致短路的问题，边缘做了圆角处理，安装的时候不会划伤操作人员的手，也不会刮坏机箱内部的其他线材。
