华硕GT1030轻薄款独立显卡结构建模

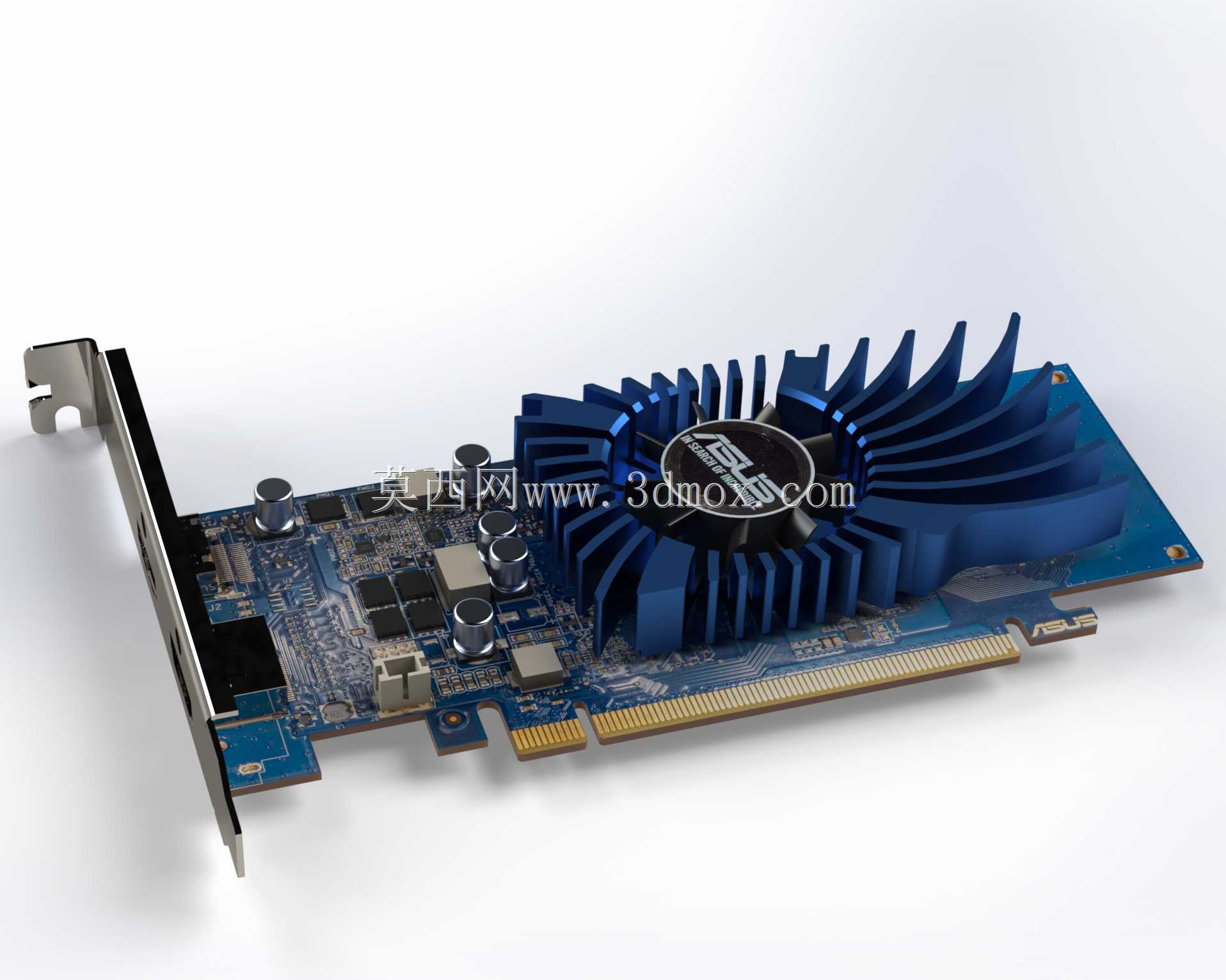

　　日常做小型工控机、瘦客户机、家用HTPC的结构适配时，半高规格的入门独立显卡是绕不开的选型部件，这次还原的GT1030轻薄款结构，核心就是对准小机箱内部的局促安装空间做的结构复刻，先从安装边界说起，这款卡采用半高PCB设计，整体板长控制在170mm以内，挡板高度适配标准2U机箱的半高挡片规格，金手指完全遵循PCIe x16的接口规范，插入主板插槽后，从PCB板面到散热鳍片顶端的总高度不超过60mm，不会和机箱侧盖、主板周边的内存插槽、SATA接口产生安装干涉，哪怕是ITX规格的迷你主板，也能预留出足够的接线空间。

　　从实际用途来看，这类低功耗显卡不需要额外的6pin/8pin供电接口，完全靠PCIe插槽的75W供电就能稳定运行，日常用在办公主机的多屏输出、工业视觉检测的基础图形加速、家用影音设备的硬解码场景都足够适配，不需要额外改造机箱供电线路，对老旧平台的升级也十分友好，不用考虑电源功率冗余的问题。

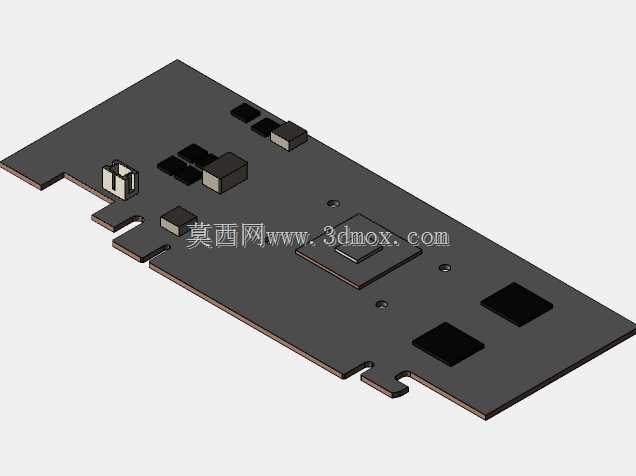

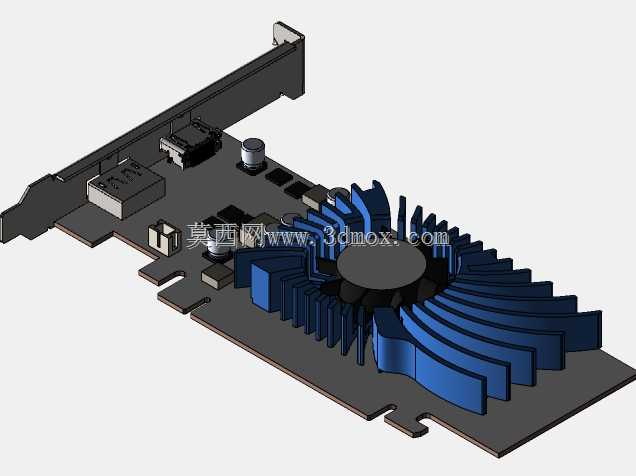

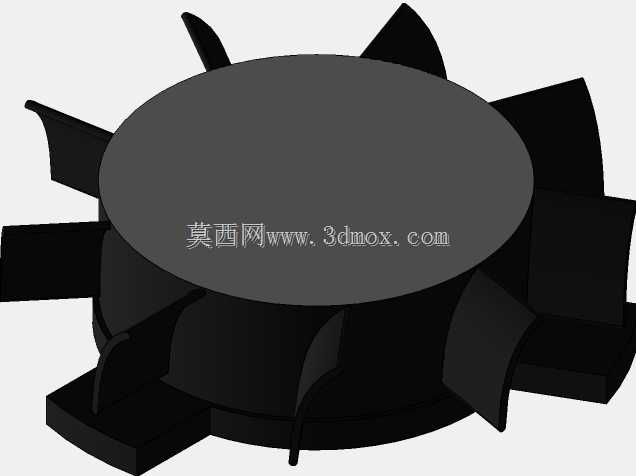

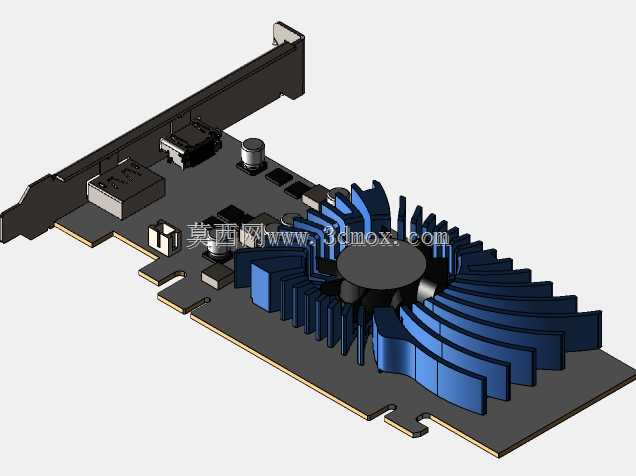

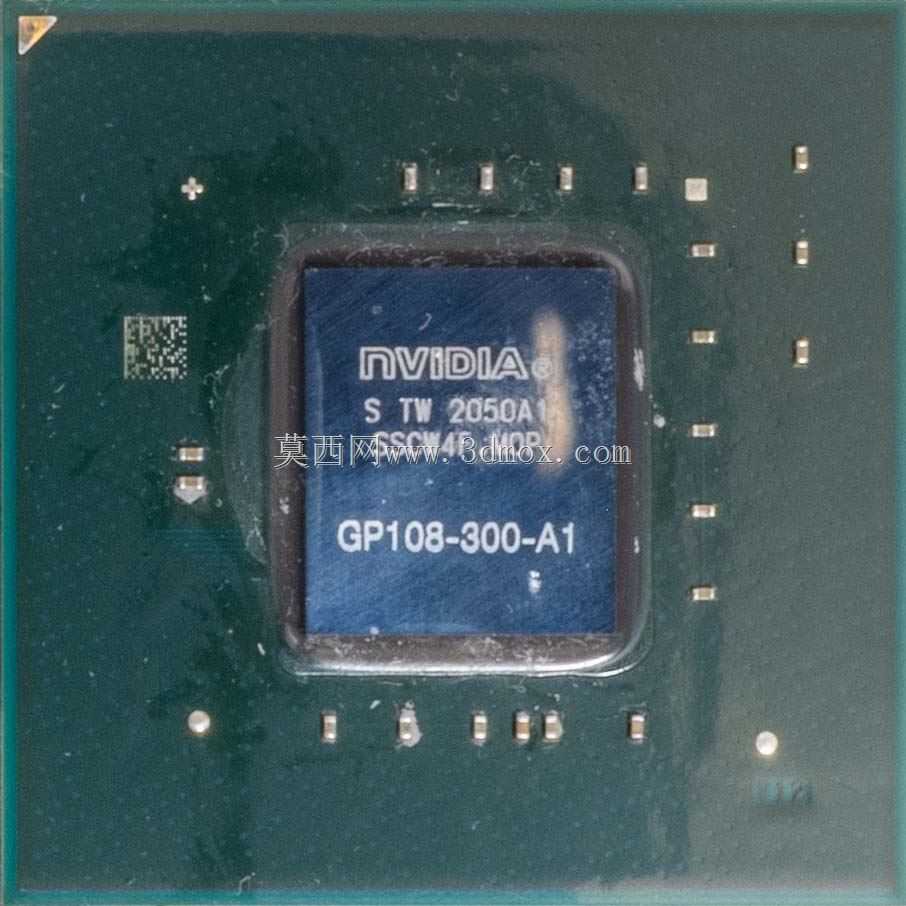

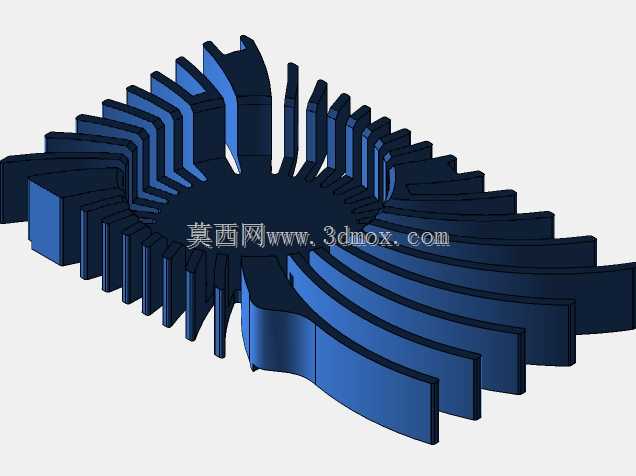

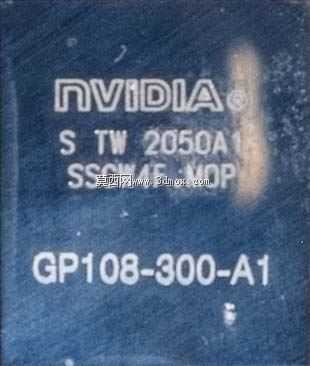

　　建模过程中最先梳理的是PCB板上的元件布局，核心GPU芯片位于PCB中部偏上的位置，周围环绕布置了四颗显存颗粒，供电模块的MOS管、电容都排布在核心靠近挡板的一侧，这样的布局能让散热风道直接覆盖所有发热元件，不会出现局部热量堆积的问题。散热部分采用单涡扇搭配放射状铝挤鳍片的结构，风扇直接固定在鳍片中心的塑料支架上，鳍片通过底部的导热底座和GPU核心接触，没有采用热管结构，完全靠铝基材的导热能力带走核心热量，这种设计刚好匹配GT1030不到30W的满载功耗，不需要复杂的散热结构就能把核心温度控制在合理区间，同时也能压缩整体散热模组的厚度，适配薄型机箱的安装要求。

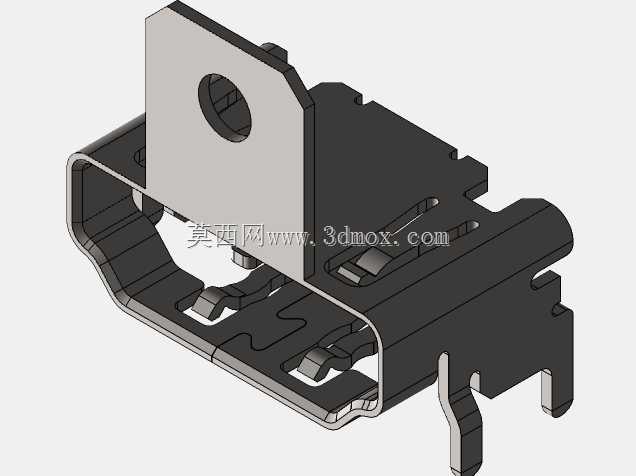

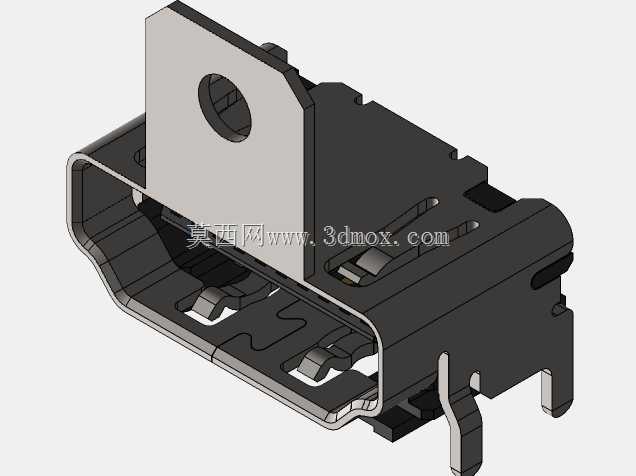

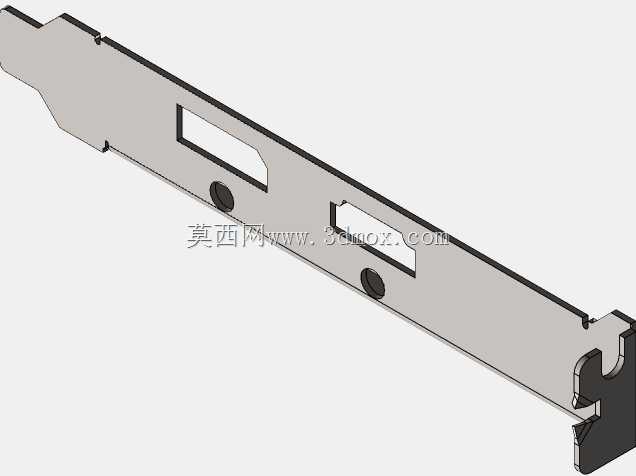

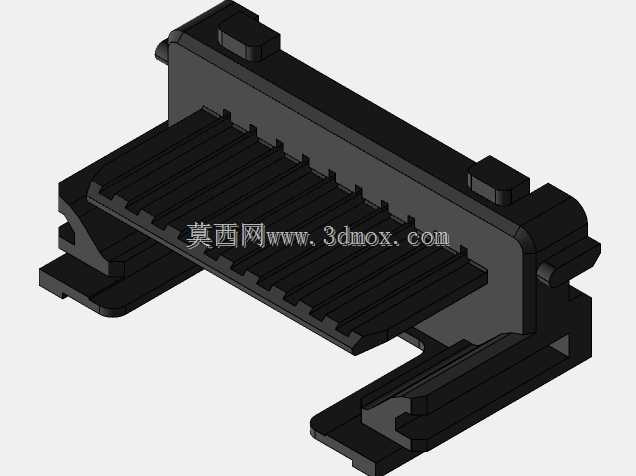

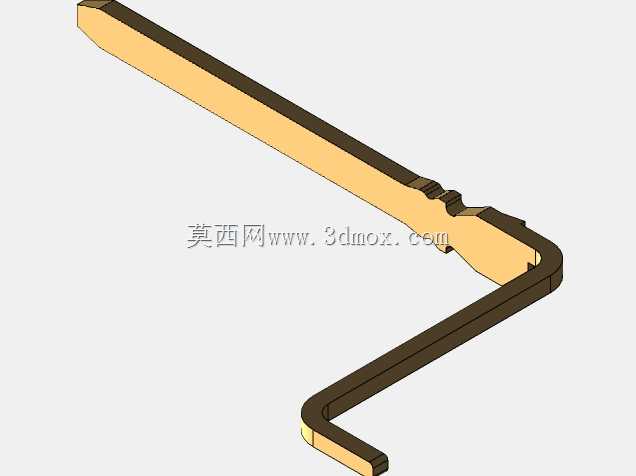

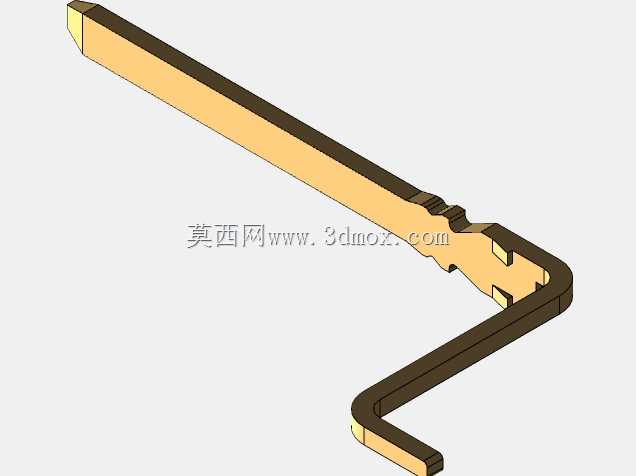

　　挡板部分的接口做了完整还原，包含常规的HDMI、DVI输出接口，挡片上的固定孔位完全遵循标准PCIe设备的安装尺寸，拧上机箱固定螺丝后不会出现松动、对位不准的问题。建模时刻意调整了冷却水槽相关的结构细节，因为这类公版衍生的轻薄卡散热鳍片的切边、卡扣结构比较细碎，反复核对了实卡的装配关系，确保鳍片和PCB之间的支撑柱位置、风扇供电线的走线槽位都和实际装配逻辑一致，不会出现结构干涉的问题。

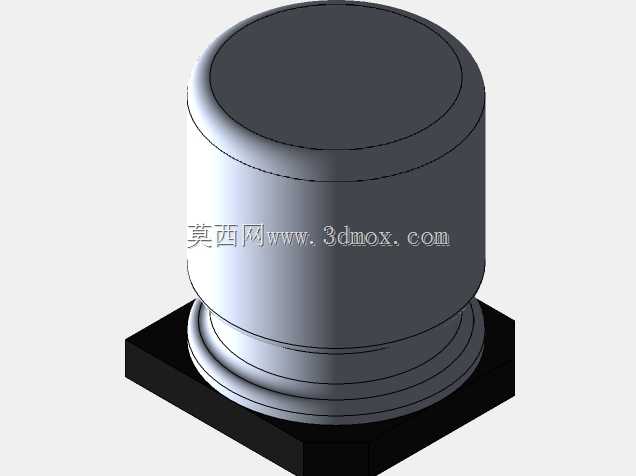

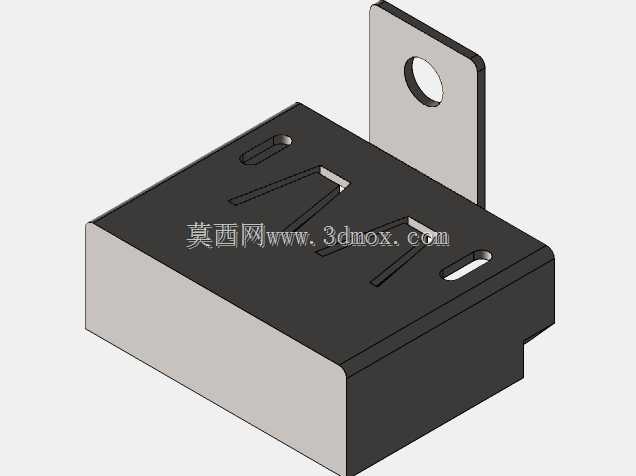

　　做这类板卡类的三维建模，最容易忽略的是元件的高度差，比如PCB上的电解电容高度、固态电容的顶面高度、接口部分突出挡板的尺寸，这些细节如果还原不到位，做机箱结构适配仿真的时候就会出现假干涉，导致实际装配时才发现空间预留不足。这次建模时把PCB上所有高于板面的元件都按实际尺寸做了还原，包括靠近金手指位置的固定卡扣、PCB边缘的定位缺口，都严格按照PCIe CEM规范做了尺寸校准，不管是用来做机箱内部的装配干涉检查，还是做硬件展示的可视化渲染，都能直接复用，不需要再额外调整结构尺寸。

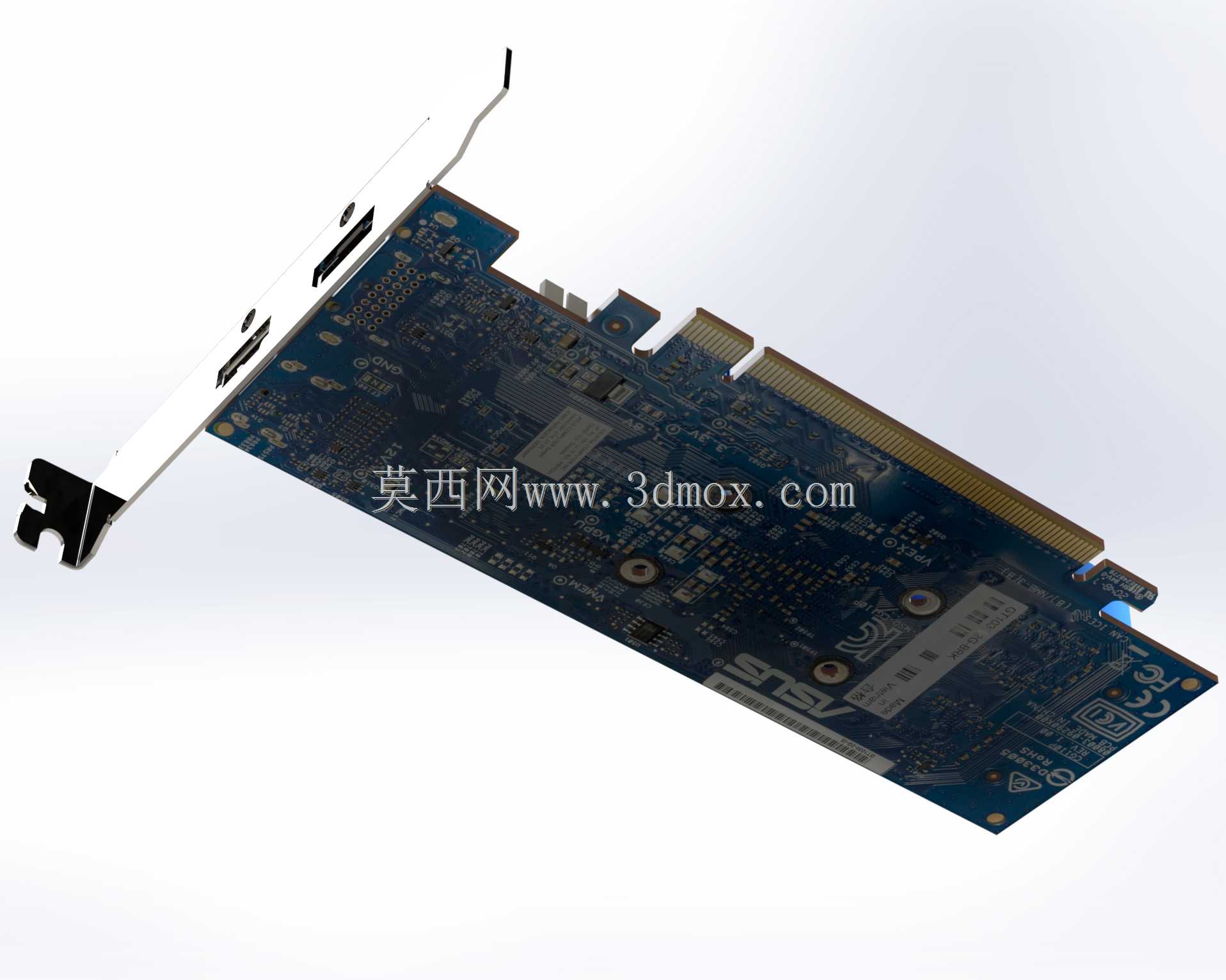

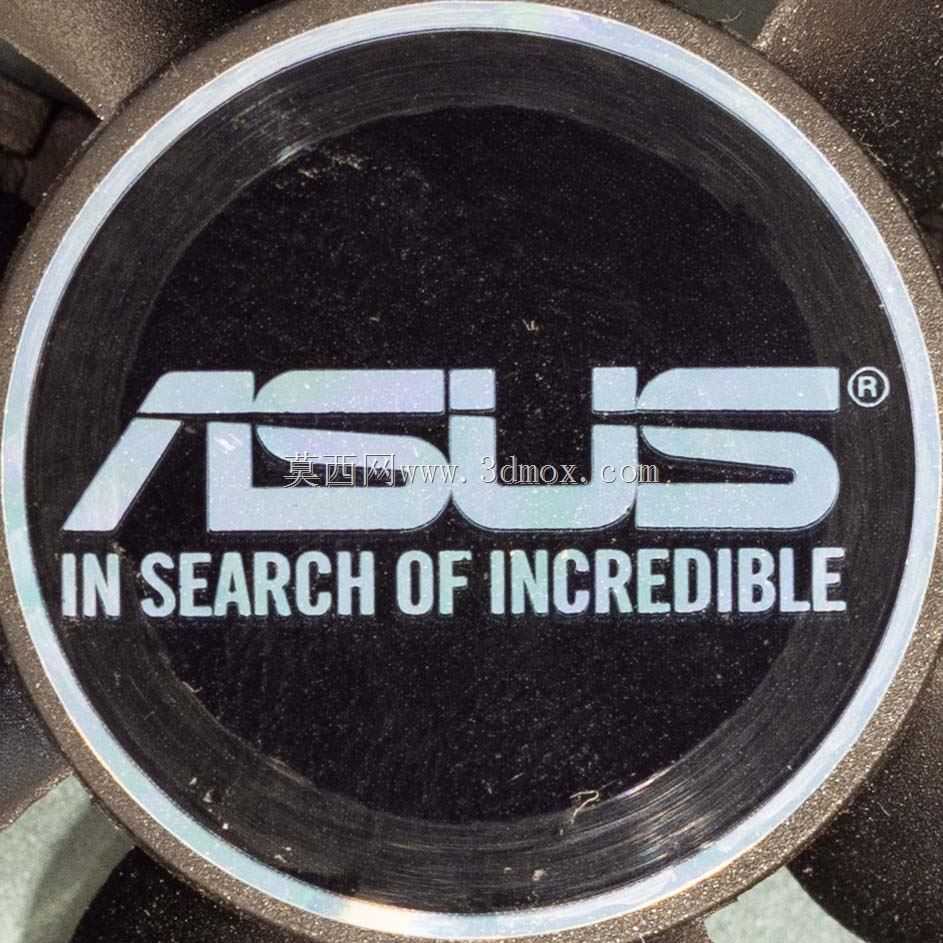

　　另外这款卡的散热风扇采用四线PWM调速设计，风扇的供电接口位于PCB靠近鳍片的边角位置，走线刚好卡在鳍片和PCB之间的空隙里，不会被风扇转动打到，建模时也预留了走线的空间位置，还原了实际装配时的线路走向。PCB背面没有布置过高的元件，最高的贴片元件高度不超过2mm，贴紧机箱侧板安装时也不会出现元件被挤压的问题，这也是轻薄款显卡专门做的结构优化，和全尺寸高功耗显卡背面布满高元件的设计有明显区别。
