插针式有源蜂鸣器电子元器件结构

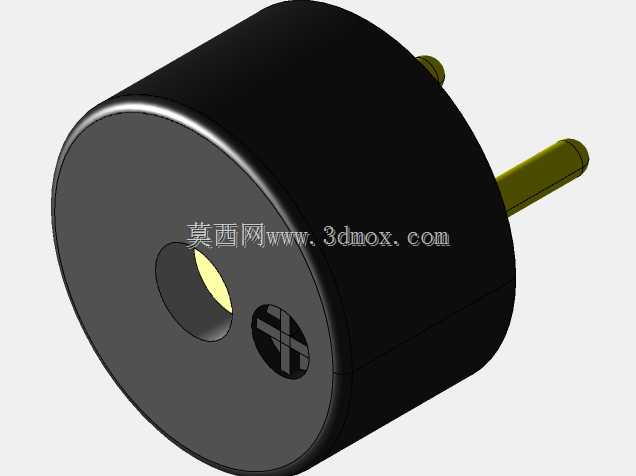

这款插针式蜂鸣器是电子控制回路里常用的声讯提示器件，日常在工控控制柜、家电控制面板、小型消费电子、车载提示模块里都能见到它的身影，核心作用是在设备触发预设逻辑时发出固定频率的提示音，完成故障报警、操作反馈、状态提醒这类功能，不需要额外搭配复杂的发声驱动电路，只要匹配对应额定电压就能稳定工作。从结构设计来看，整体采用圆柱式封装，外壳选用阻燃ABS材质注塑成型，表面做哑光黑处理，能避免日常使用中光线反射造成的视觉干扰，同时外壳壁厚控制在均匀范围内，既可以保护内部的压电陶瓷片与振荡电路不受外力磕碰损坏，也能通过腔体结构优化发声指向性，让提示音能够朝着预设的安装正面方向传播，减少不必要的声能损耗。底部伸出的两根圆柱形插针采用镀锡铜材质，插针的中心距严格按照通用PCB板安装孔位标准设计，插针直径适配常规波峰焊工艺要求，焊接时不需要额外扩孔或者调整孔位，能够直接插装在对应规格的印制电路板上，插针长度预留了足够的焊接余量，既可以满足板后焊接的操作空间要求，也不会因为过长导致板后布线时与其他元器件产生干涉。正面的出声孔采用十字开槽设计，相比传统的圆形开孔，十字结构在保证出声面积足够的前提下，能够更好地阻挡外界的灰尘、细小杂物进入腔体内部，避免异物附着在压电振膜上影响发声效果，同时开孔边缘做了圆角过渡，不会在注塑生产时产生应力集中导致外壳开裂。设计过程中充分考虑了批量生产的装配便利性，外壳与底座采用卡扣式配合结构，不需要额外涂胶或者螺丝固定，装配时只需要将内置电路组件放入腔体后扣合底座即可完成组装，能有效提升生产线的装配效率。安装边界方面，圆柱外径控制在常规的通用蜂鸣器尺寸范围内，安装时只需要在PCB板上预留对应直径的圆形投影区域，周边不需要预留过大的避让空间，适合在排布紧凑的电路板上使用，器件整体高度较低，不会在板上形成过高的凸起，适配外壳内部空间有限的小型电子设备装配需求。实际选型使用时，这款蜂鸣器的发声频率处于人耳敏感度较高的区间，即使在周围有一定环境噪音的车间场景下，也能让操作人员清晰识别到提示信号，插针的焊接强度能够满足常规设备的抗振动要求，在设备运输或者日常运行产生的小幅振动下，不会出现引脚脱焊、器件松动的问题，适合长期稳定运行的工控类设备使用。
