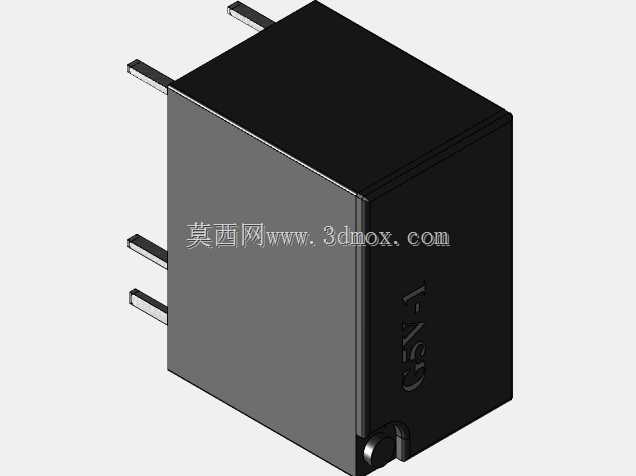

小型信号继电器G5V-1系列三维结构

　　这款小型信号继电器的三维结构还原，完全围绕实际工控、通讯设备内的板载安装场景搭建，建模过程中优先考量了PCB布局时的空间避让需求，引脚伸出长度、引脚间距严格匹配常规1FormA规格信号继电器的焊盘设计标准，能直接导入PCB设计软件做装配干涉检查，避免结构设计阶段出现元件与周边壳体、接插件的空间冲突。

　　从实际应用场景来看，这类超小型信号继电器大量用在通讯终端设备、工业控制IO板卡、小型检测仪器的信号切换回路里，负责小功率控制信号的通断切换，不能承载大电流负载，选型时往往对元件的高度、占板面积有严苛要求，很多便携类通讯设备的内部堆叠空间紧张，继电器的外形公差直接影响整板装配是否能顺利合壳。建模时特意还原了本体侧面的型号标识凹槽，实际生产中这个位置是激光打标区域，结构设计时如果在这个区域预留了避让空间，就能避免打标位置被周边结构件遮挡，方便生产环节的元件识别与追溯。

　　从功能特性对应的结构设计来看，这款继电器为塑封式结构，本体外壳采用黑色阻燃PBT材质，建模时还原了外壳的合模线位置，实际量产中这个合模线的凸起高度需要控制在0.1mm以内，否则会影响元件在贴片机吸嘴拾取时的平整度，导致抛料率上升。底部的引脚为直插式弯脚设计，引脚的折弯半径、伸出PCB背面的长度都严格按照波峰焊工艺要求设定，引脚伸出长度控制在1.2-1.5mm区间，既能保证焊锡浸润充分，又不会因为引脚过长导致焊后剪脚工序碰伤周边贴片元件。

　　设计思路上，整个模型没有做多余的工艺简化，还原了本体底部的定位凸点，这个凸点在PCB装配时会卡入板上对应的定位孔，避免过波峰焊时元件受锡流冲击出现偏移，导致引脚虚焊。本体的整体外形为立方体结构，六个面的平面度都按照实际零件的公差要求做了建模还原，结构工程师在做整板布局时，可以直接调用这个模型做空间堆叠校验，比如确认继电器顶部与设备上盖的安全间隙是否满足安规要求的电气间隙，侧面与周边电解电容、芯片的距离是否满足生产组装的操作空间要求。

　　安装边界方面，这款继电器的占板尺寸仅为十几毫米见方，高度也不足10mm，属于板载低高度元件，建模时特意标注了引脚的中心距参数，方便工程师在PCB设计时直接调用封装，不需要再手动核对尺寸。另外模型还原了外壳与内部磁路组件的装配关系，虽然不需要拆解展示内部结构，但外壳的壁厚、卡扣位置都按照实际样品还原，做热仿真分析时，可以直接基于这个模型的外形尺寸设置元件的发热参数，评估密闭壳体内继电器工作时的温升对周边元件的影响。

　　在实际设备选型阶段，这类信号继电器往往需要和同规格的其他品牌产品做pin to pin兼容替换，模型的引脚位置、外形尺寸完全覆盖欧姆龙、高见泽、宏发同规格1FormA继电器的安装尺寸，工程师做兼容设计时，不需要重复建模，直接调整周边布局的避让空间即可，能大幅缩短结构设计阶段的元件核对时间，避免因为尺寸核对错误导致开模后出现装配干涉，造成不必要的改模成本。很多通讯设备的IO板卡上会同时布置多颗同型号继电器，建模时也考虑了多颗并排布置时的最小间距，相邻继电器之间的间隙只要满足2mm以上，就不会出现贴装时的吸嘴干涉，也能满足安规要求的电气间隙，不需要额外加大板卡尺寸，帮助优化整板的空间利用率。
