Crydom CX系列固态继电器三维结构模型

　　这款直插式固态继电器的三维建模，完全还原了实物的引脚布局、外壳标识与安装尺寸，在做PCB布局、控制柜内部排布设计时，可以直接调用该模型做干涉检查，避免实际装配时出现元件与周边结构、走线的空间冲突。不同于传统电磁继电器依靠机械触点通断电路，这款固态继电器采用半导体器件实现无触点通断，在工业控制场景中多用于小功率交流负载的通断控制，比如小型加热模块、信号指示灯组、低压电磁阀的驱动回路，在频繁通断的工况下不会出现触点烧蚀、弹跳拉弧的问题，使用寿命远高于同规格电磁继电器，也不会产生触点动作的机械噪音，适合对电磁干扰、动作噪音有要求的精密设备内部使用。

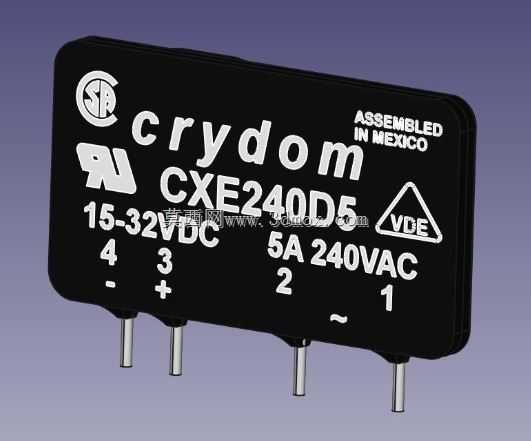

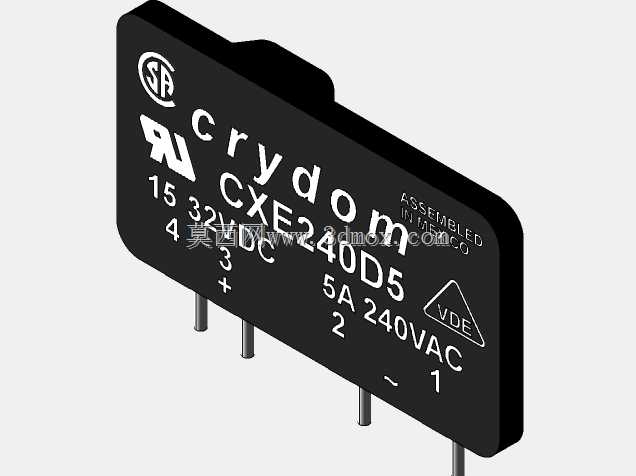

　　建模过程中严格对照实物的引脚间距做了尺寸还原，四个直插引脚的直径、伸出长度、引脚间的中心距都完全匹配标准PCB焊盘设计要求，其中输入侧两个引脚区分正负极，对应15-32V直流控制电压输入范围，输出侧两个引脚无极性区分，适配240V交流回路、最大5A的负载通断能力，建模时特意还原了引脚根部的注塑过渡结构，在做PCB装配仿真时，可以准确模拟引脚插入焊盘后的装配高度，避免出现元件本体与PCB表面间距计算错误的问题。外壳部分的建模还原了实物的黑色阻燃塑壳外形，表面的认证标识、参数丝印都做了对应呈现，包括输入输出侧的引脚编号、极性标识，方便设计人员在三维布线时快速识别引脚定义，减少接线错误的概率。

　　在设备选型配套的三维布局阶段，这类直插式固态继电器的安装边界需要重点考量，模型还原了元件本体的长宽高尺寸，本体下方没有突出结构，可以直接贴装在PCB表面，不需要额外预留底部空间，元件周边需要预留至少2mm的散热间隙，因为固态继电器带载工作时会产生一定热量，虽然5A规格的发热量不大，但密集排布时仍需考虑空气流通的空间，避免相邻元件温度叠加影响使用寿命。不同于螺栓安装的大功率固态继电器，这款直插型号不需要额外的安装固定孔，完全依靠引脚焊接固定在PCB上，建模时还原了外壳边缘的倒角结构，在做自动化插件仿真时，可以准确模拟吸嘴抓取、插件的动作路径，避免出现结构干涉导致插件失败。

　　在实际工程应用中，这类小型固态继电器常被用在通讯设备、小型自动化控制板、测试仪器的内部回路中，作为控制侧与负载侧的电气隔离元件，输入输出之间的耐压等级满足常规工业设备的绝缘要求，建模时也还原了外壳的绝缘材质属性，在做安规距离校验时，可以直接以模型外壳作为绝缘边界，计算带电部件到周边可接触结构的电气间隙，不需要额外做简化处理。很多结构工程师在做PCB布局时容易忽略元件本体的实际高度，导致装配时外壳与上层盖板、散热片发生碰撞，这个模型准确还原了元件从PCB表面到本体顶部的总高度，在做层叠结构设计时可以直接作为高度参考，提前预留足够的装配空间。另外模型也还原了外壳表面的标识位置，在做产品外观评审、线束走向规划时，可以直观看到元件的参数标识位置，避免后续线束、标签遮挡关键参数标识，方便生产调试、后期维护时快速识别元件规格。
