推拉式标准USB闪存盘结构设计

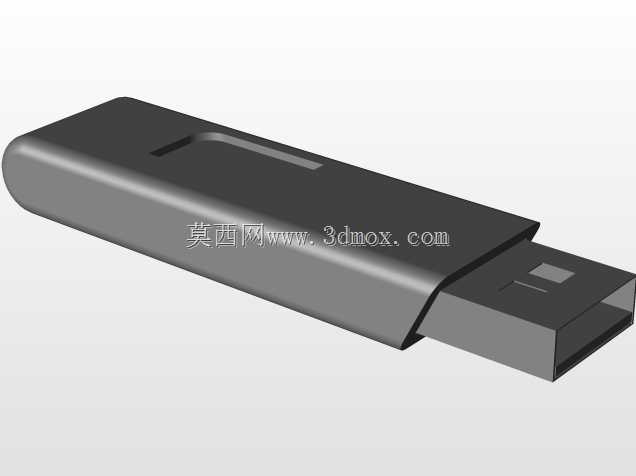

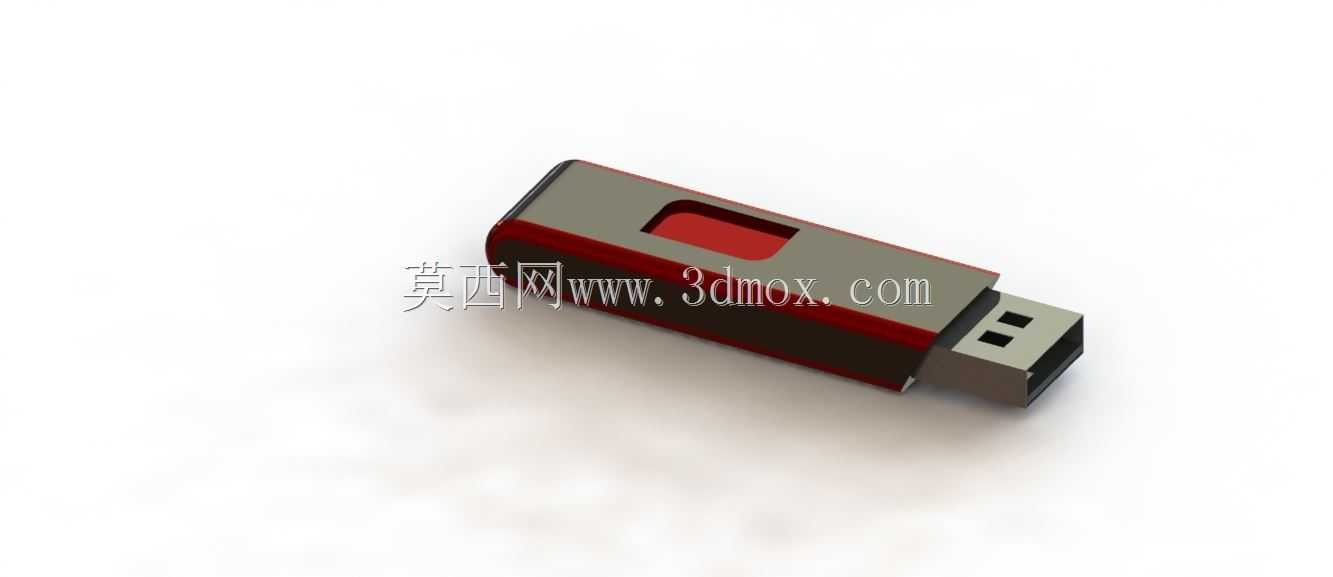

这款推拉式USB闪存盘的结构设计，核心围绕日常高频使用场景的可靠性与便携性展开，在工业控制现场、办公数据交互、嵌入式设备调试等场景中，这类存储介质是跨设备数据传输的核心载体，既要满足随身携带的便携需求，也要适配各类标准USB接口的插拔兼容性，避免结构设计缺陷导致的接触不良、接口损坏等问题。设计过程中首先确定了无帽推拉的核心结构，摒弃传统分离式盖帽设计，从根源上解决盖帽丢失的使用痛点，推拉滑块的行程经过反复校核，确保推出时USB公头完全伸出至标准插拔长度，收回时公头完全收纳于外壳内部，外壳边缘做R0.8的圆角过渡，既避免锐边划伤使用者，也能减少口袋携带时对织物的勾刮。外壳主体采用上下扣合的装配结构，扣位的咬合深度设计为0.6mm，配合超声波焊接工艺实现壳体的牢固连接，无需额外螺丝固定，既简化装配流程，也保证壳体接缝均匀无错位。内部PCB板的定位槽设计在壳体中框位置，限位筋的尺寸公差控制在±0.05mm，确保PCB装配后无窜动，USB公头与外壳前端的开口同轴度偏差不超过0.1mm，避免插拔时出现接口卡滞、针脚偏移的问题。推拉滑块的阻尼结构采用壳体内部的弹性凸点设计，滑块滑动至推出、收回两个极限位置时，凸点卡入滑块对应的定位凹槽，提供清晰的档位反馈，避免日常携带时滑块意外滑动导致公头伸出刮蹭。整体外形尺寸控制在长度60mm、宽度20mm、厚度9mm的范围内，符合主流便携存储设备的握持尺寸，外壳表面做细咬花处理，提升握持摩擦力的同时减少指纹残留。USB公头的尺寸严格遵循USB-IF标准规范，金属外壳的厚度为0.3mm，针脚的相对位置公差符合通用串行总线的接口要求，可兼容台式机主板后置接口、笔记本侧边接口、工业设备前置USB端口等各类安装场景，不会因为接口周围的结构干涉导致无法完全插入。内部存储芯片的放置区域预留了足够的散热空间，避免长时间读写时热量积聚导致的性能下降，壳体内部的加强筋分布在PCB板的两侧，提升整体抗摔性能，从1.2米高度自由跌落至水泥地面时，壳体不会开裂，内部PCB与接口不会出现脱焊变形。
