工业控制设备CPU散热钣金外壳结构

项目分类:3D模型 发布时间:2021-08-28 ID:249843
  • 工业控制设备CPU散热钣金外壳结构
  • 工业控制设备CPU散热钣金外壳结构
  • 工业控制设备CPU散热钣金外壳结构
  • 工业控制设备CPU散热钣金外壳结构
  • 工业控制设备CPU散热钣金外壳结构

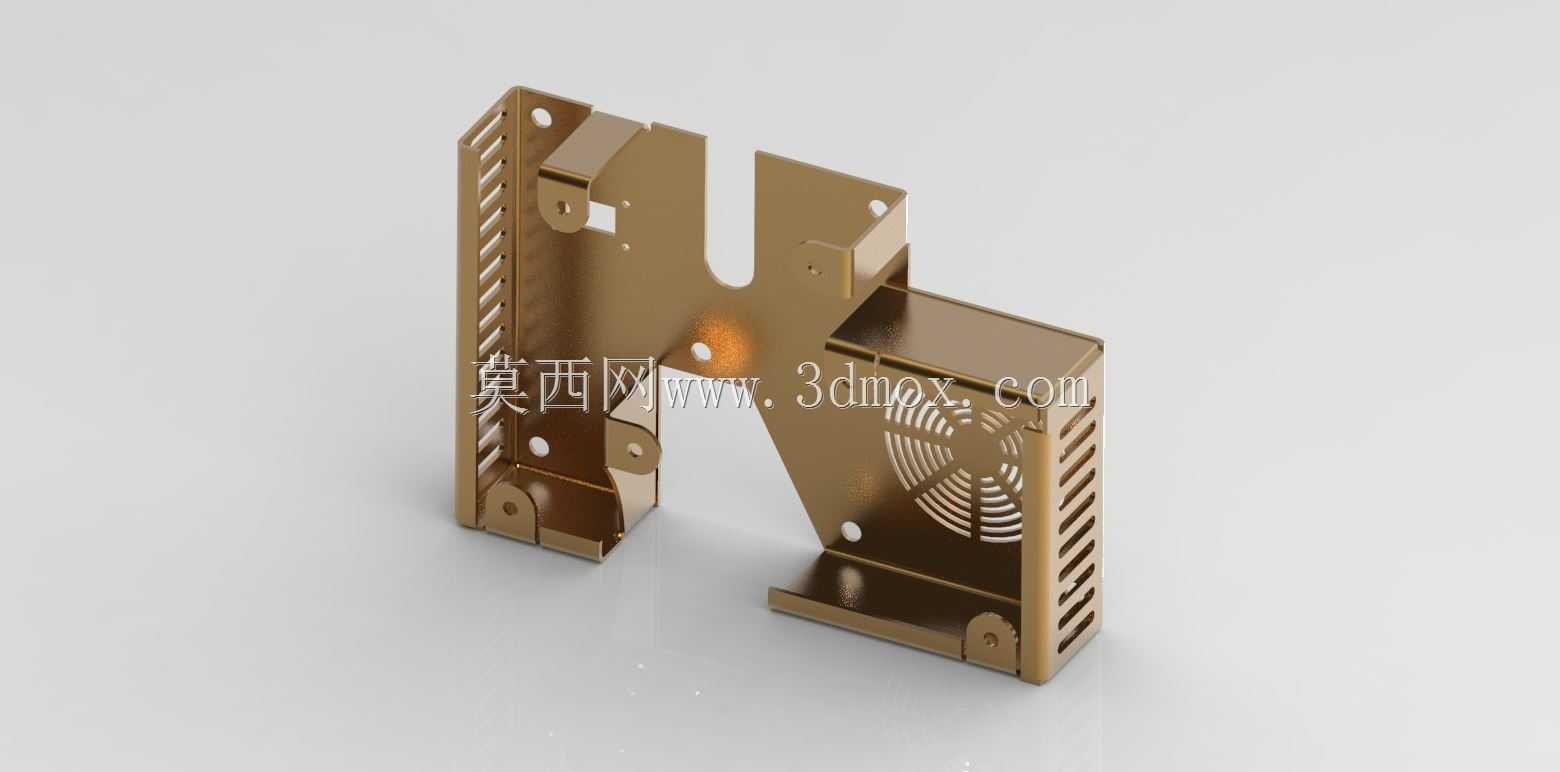

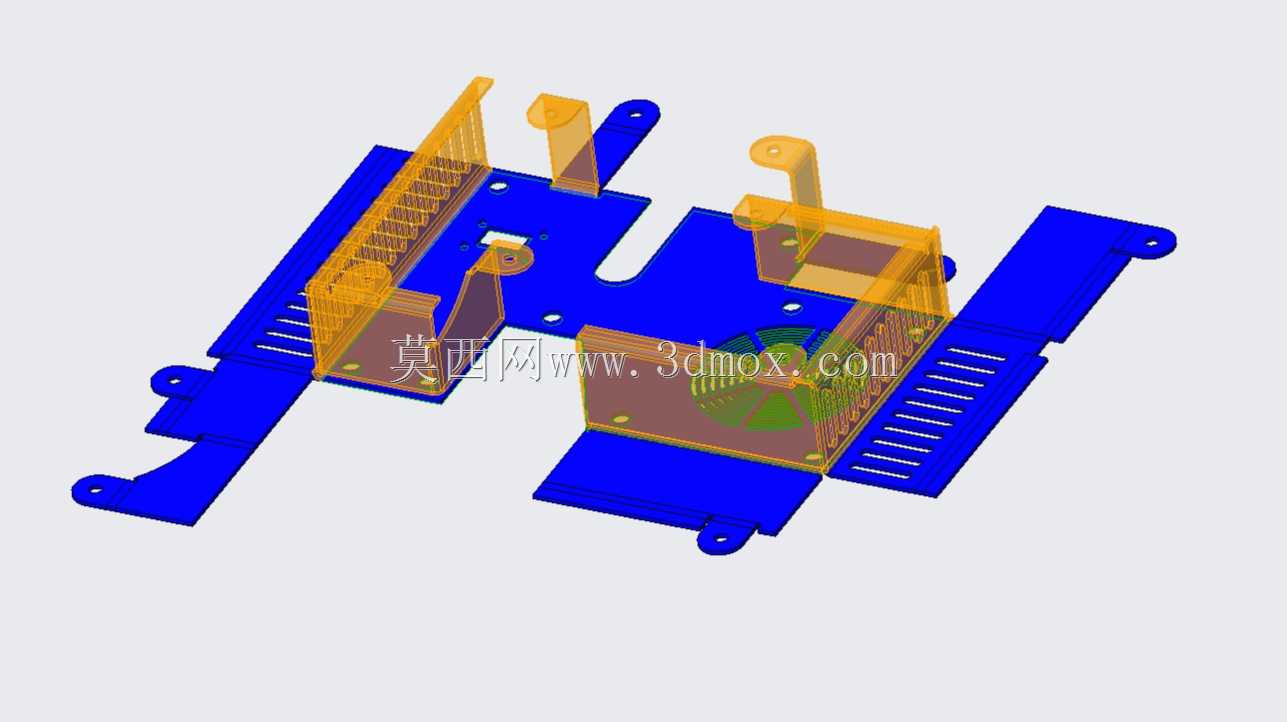

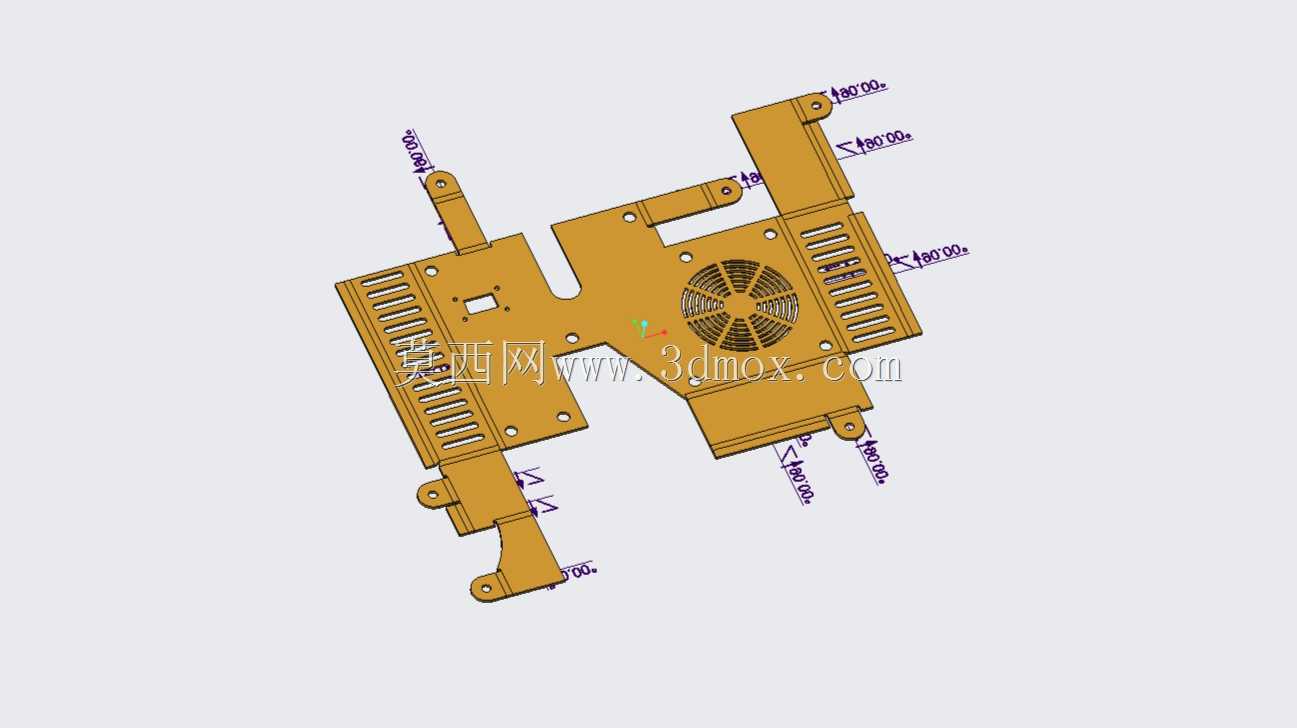

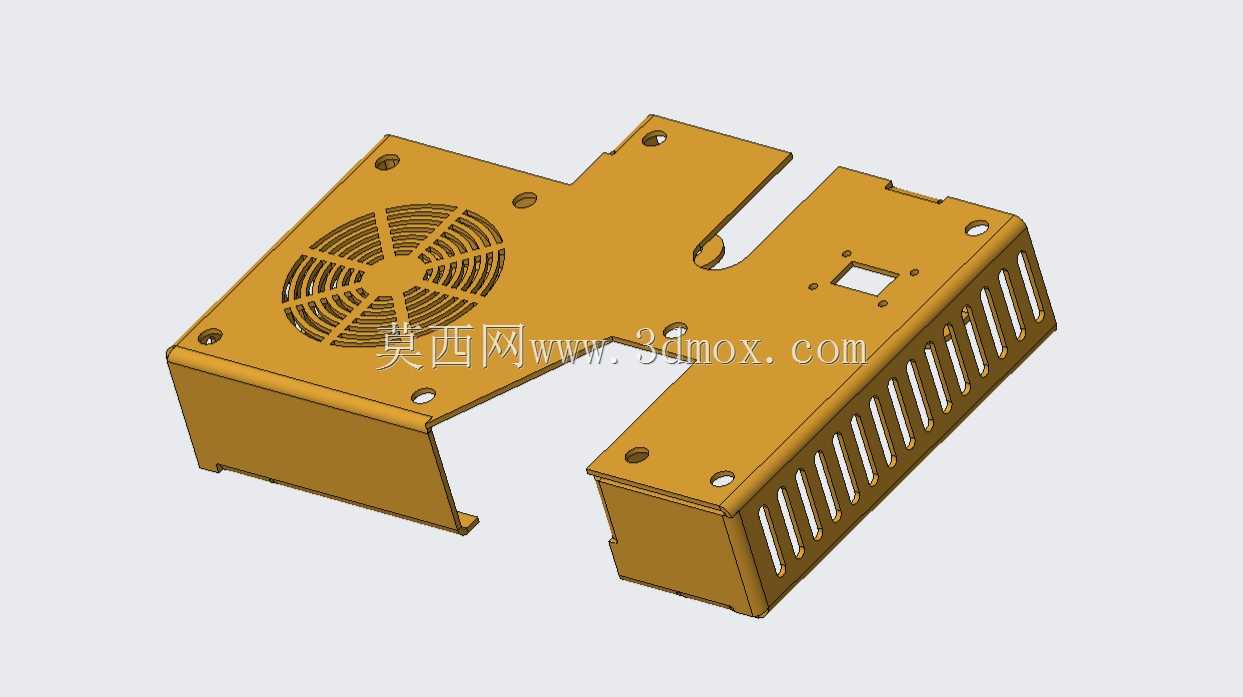

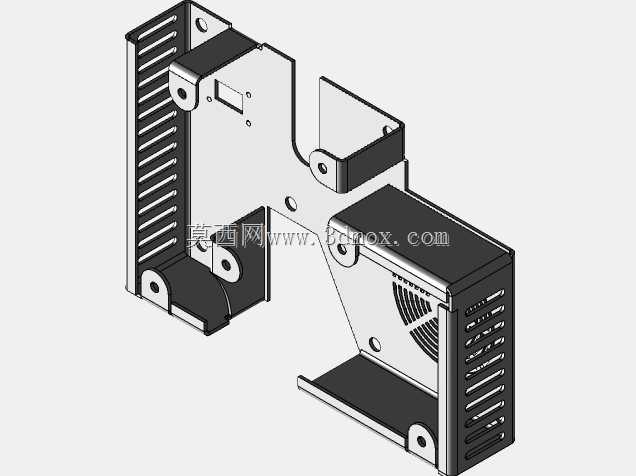

这款钣金壳体主要面向嵌入式工业控制主机的CPU模块防护场景,在车间控制柜、壁挂式工控终端、小型设备内置控制单元这类安装空间紧凑、周边存在布线干扰与粉尘侵扰的工况下,能同时兼顾核心发热元件的散热需求与电路板的物理防护作用。从结构设计逻辑来看,壳体采用拆分式折弯拼接结构,所有弯折边均预留了自攻螺丝安装孔位,不需要额外焊接工序,依靠钣金折弯的卡扣定位加螺丝锁紧即可完成整体装配,既降低了加工成本,也方便后期运维时快速拆解检修内部元件。壳体侧面的通风格栅采用等距长条开孔设计,开孔方向顺着内部CPU散热风道走向排布,避免通风路径出现直角弯折增大风阻,对应散热风扇的安装位直接在壳体钣金面上冲压出风扇固定螺孔,不需要额外加装风扇支架,能直接适配常规40mm、60mm规格的轴流散热风扇,安装时风扇与壳体平面贴合紧密,不会出现漏风导致散热效率下降的问题。壳体上预留的U型避让槽是为了适配主板上的凸起接口与电容元件,装配时不需要额外打磨修改壳体,就能避开主板上高度超出PCB平面的元件,避免壳体压接元件造成电路短路。安装边界方面,壳体底部的折边向外延伸出带安装孔的固定耳,孔位间距匹配标准工控主板的安装孔距,既可以直接通过铜柱将壳体固定在PCB板上,也能通过固定耳将整个控制模块锁在机柜内部的安装梁上,整体安装公差控制在0.2mm以内,不会出现孔位错位无法装配的问题。壳体表面做了导电氧化处理,装配后各拼接面能保持良好的电连续性,可起到基础的电磁屏蔽作用,减少车间内变频器、伺服电机产生的电磁干扰对CPU运行稳定性的影响。在结构强度设计上,壳体的弯折处都压有加强筋,即使是0.8mm厚度的钢板加工,也能避免安装时受力变形,侧边的格栅开孔之间保留了足够宽度的连接筋,不会因为开孔过多导致壳体侧边刚度不足,日常运维拆装时不会出现弯折翘边的情况。针对内部走线的需求,壳体边缘预留了多个穿线缺口,主板的供电线、信号线可以从缺口处规整引出,不会被壳体折边压破线皮造成线路故障,缺口边缘都做了卷边处理,没有锋利的毛刺,装配时不会划伤操作人员也不会割破线缆绝缘层。
