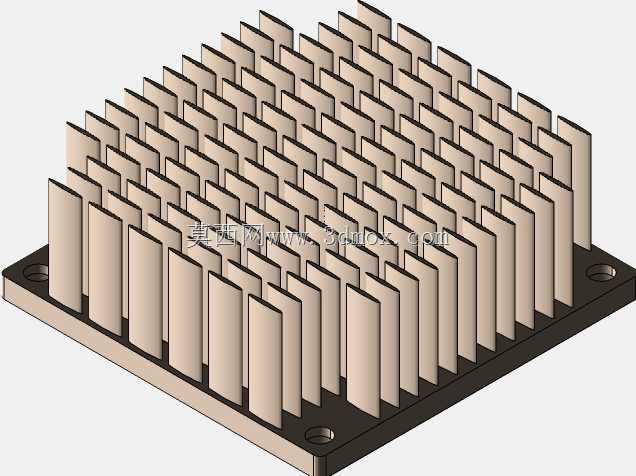

带安装连接孔的梳齿式铝制散热构件

这类带连接孔的梳齿式散热构件，是电子设备热管理系统里极为常见的被动散热部件，日常在工控主板、功率驱动模块、嵌入式工控机、LED驱动电源、小型通讯中继设备的散热场景中都能见到它的身影，不需要额外搭配风冷风扇，依靠自身铝材的高导热特性与大表面积鳍片结构，就能完成发热元器件的热量传导与扩散，避免功率器件因结温过高触发降频、过热保护甚至永久性损坏。从结构设计逻辑来看，这款散热构件采用等间距直齿梳型布局，鳍片厚度均匀一致，齿间留足了自然对流的空气流通通道，既保证了足够的散热接触面积，也不会因为齿距过小导致积灰堵塞风道，长期在工业现场多尘环境下使用也能维持稳定的散热效率。底座部分做了平整化处理，安装时可以和发热元件的表面充分贴合，配合导热硅脂或者导热垫片使用，能最大限度降低接触热阻，减少热量传递过程中的损耗。底座边角位置预留的沉头连接孔，是结构安装时的关键定位边界，安装孔的位置公差控制在合理范围内，适配标准的M3或者M4规格固定螺丝，沉头设计可以让螺丝安装后完全没入底座平面，不会出现凸起干涉发热元件贴合的问题，安装时不需要额外做避让结构，能直接固定在PCB板或者设备安装支架上，装配效率很高。从尺寸边界来看，这款散热件属于中小功率段适配的规格，底座长宽尺寸适配80毫米级的发热面，整体高度控制在合理范围内，不会占用过多设备内部的垂直空间，对于内部空间紧凑的嵌入式设备、小型控制终端来说，这个尺寸边界刚好能平衡散热能力和安装空间的矛盾。设计过程中需要重点考量鳍片的高厚比，过高过薄的鳍片在铝挤加工时容易出现变形、歪齿的问题，这款构件的鳍片高厚比控制在铝挤工艺的合理加工区间内，量产时良率稳定，不需要额外做校形工序，加工成本可控。同时底座和鳍片是一体挤出成型的结构，不存在拼接结构的接触热阻，热量从底座传递到鳍片末端的效率更高，比粘接、铆接类的拼接散热器导热表现更稳定，在长期高低温循环的工作环境下，也不会出现拼接层开裂、导热性能衰减的问题。实际选型时，需要根据发热元件的热耗散功率、允许的最高温升、设备内部的空气流通条件来匹配对应的散热件规格，这款带安装孔的结构不需要额外设计固定支架，能大幅缩短结构工程师的选型设计周期，减少非标定制的工作量。
