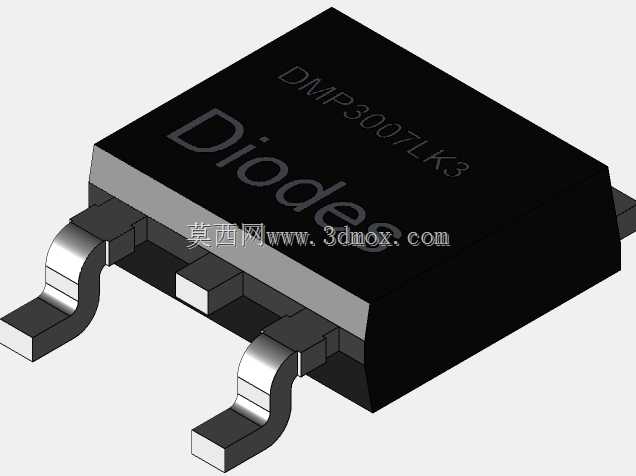

这款P沟道增强型MOSFET的三维结构还原,完全贴合实际量产器件的物理形态,针对通讯终端、便携数码设备的电源管理场景做了精准的结构复刻。做这类贴片功率器件的三维建模时,最先要敲定的是安装边界的尺寸约束——TO-252封装的引脚成型弧度、本体与PCB板面的悬空高度、引脚焊盘的搭接宽度,都严格遵循器件手册的安装公差要求,不会出现建模时引脚过短无法过波峰焊、本体过高干涉上层屏蔽罩的问题。
从实际电路应用来看,这款30V耐压的P沟道MOSFET常被用在通讯设备的负载开关、电源反接保护、低压DC-DC转换回路里,建模时特意还原了本体顶部的丝印层级,包括器件型号、品牌标识的印刷位置与凹陷深度,做整机BOM可视化装配时,能直接通过外观丝印区分同封装不同参数的器件,避免生产领料时的混料问题。引脚的弯折角度做了工程化的还原,不是生硬的直角折弯,而是保留了量产器件引脚成型时的圆弧过渡,这个细节直接关系到PCB装配时的应力释放——如果建模时把引脚做成直角,后续做热仿真、结构应力仿真时,会错误计算焊接后引脚与焊盘间的应力集中系数,导致仿真结果和实际量产时的焊点可靠性数据出现偏差。
本体的塑封外壳与金属散热片的结合面也做了分层处理,还原了实际器件中散热片外露部分的尺寸,这个外露面是器件工作时的主要散热路径,在做整机热设计时,可以直接在这个外露面的位置添加导热垫、散热片的装配结构,不需要再额外调整器件模型的配合尺寸。三个引脚的宽度、厚度、引脚间距都严格对应封装标准,引脚末端的倒角也做了还原,这个细节是为了匹配SMT贴装时的吸嘴取料、引脚对位的工艺要求,做产线贴装模拟时,能直接用这个模型验证吸嘴吸附的稳定性、引脚与钢网开孔的对位精度,不需要再对模型做二次修整。
建模时特意区分了塑封本体、金属引脚、顶部散热片的不同材质外观,塑封部分的哑光黑质感、金属引脚的镀锡层光泽、散热片的金属哑光质感都做了区分,在做产品爆炸图、装配工艺演示时,能清晰分辨不同结构部分的材质属性,方便工艺人员快速识别器件的装配方向——这款器件的散热片是和漏极连通的,建模时特意保留了散热片与中间引脚的连通结构,做安规设计时,能直接核对散热片与周边走线、结构件的安全距离,避免出现散热片与相邻导电体距离不足导致的安规失效问题。
从结构设计的选型角度来说,这个三维模型可以直接导入通讯终端的PCB装配文件中,核对器件与周边结构件的干涉情况:比如在做轻薄型通讯设备设计时,主板上方的屏蔽罩距离板面的高度通常只有2mm左右,这个模型的本体高度、引脚弯折后的总高度都和实际器件一致,导入后就能直接判断器件是否会顶到屏蔽罩,不需要等实际打样后才发现结构干涉。另外引脚的成型高度也还原了实际器件的坐高,也就是器件本体底部距离PCB板面的间隙,这个间隙是焊接时助焊剂挥发、清洗时洗液流通的空间,建模时没有把本体底部做成贴死PCB的状态,保留了合理的间隙尺寸,做工艺性检查时,能直接验证这个间隙是否满足波峰焊、回流焊的工艺要求,避免出现本体底部空隙过小导致的助焊剂残留、清洗不彻底的问题。
在做电源回路的布局验证时,这个模型的引脚位置和实际封装完全一致,可以直接核对功率走线的宽度、过孔位置是否和引脚匹配,比如P沟道MOSFET的源极、漏极通常需要走大电流,走线宽度需要满足载流要求,通过精准的引脚模型,能直接在三维环境下核对走线与引脚的搭接面积,避免出现走线过窄导致的载流不足问题。另外模型的本体边缘到引脚的距离也做了精准还原,做PCB布局时可以直接预留器件的丝印框、占位空间,不需要反复对照手册核对尺寸,提升布局效率。
- 全部评论(0)
- 模板大小: 1.7 MB
- 售价:5金币
- 下载次数: 66
- 系统要求: STEP / IGES
- 软件分类: 通讯工具类
