村田共模噪声滤波器90Ω 0.33mA结构设计

　　在高速数字通讯电路、便携消费电子的信号链路设计中，共模噪声的抑制始终是电磁兼容设计环节的核心痛点之一，这类贴片式共模噪声滤波器的应用，正是为了解决差分信号传输过程中耦合产生的共模干扰问题，避免干扰信号沿线路传导影响周边敏感电路，同时保障差分信号本身的完整性。从实际应用场景来看，这类元件广泛部署在USB接口、HDMI高速传输链路、移动终端的射频通讯线路、车载影音信号线路中，在不衰减正常差分信号的前提下，对线路上耦合的共模电磁噪声呈现高阻抗特性，将噪声能量转化为热能耗散，从而降低设备的电磁辐射水平，满足各类电子设备的电磁兼容强制标准要求。

　　从产品功能特性来看，这款共模滤波器针对90Ω共模阻抗、0.33mA额定工作电流的应用场景设计，采用贴片式封装结构，适配SMT自动化表面贴装工艺，能够直接通过回流焊完成板级装配，适配现代电子制造的高速产线装配需求，无需额外的人工插装工序，能够有效提升PCBA加工的生产效率。元件本身的结构设计充分考虑了自动化装配的需求，本体采用规整的长方体结构，底部引出端采用对称式焊盘设计，焊盘的位置度公差严格控制在贴装设备的识别精度范围内，避免贴装过程中出现偏移、立碑等焊接缺陷。

　　在设计思路层面，这款元件的三维结构完全还原了实物的装配边界，本体的外形尺寸严格遵循对应封装规格的标准要求，本体的高度、长度、宽度尺寸均匹配通用贴片机的吸嘴拾取范围，顶部平整无凸起结构，能够适配真空吸嘴的直接拾取，不需要定制特殊吸嘴即可完成自动化贴装。底部的焊盘突出本体的尺寸经过精确核算，既保证焊接后焊锡的爬锡空间足够，形成可靠的焊点强度，又避免焊盘突出过多导致相邻元件之间的安全间距不足，适配高密度PCB板的布局需求，在有限的板卡空间内可以实现更紧凑的元件排布，帮助终端设备实现小型化设计。

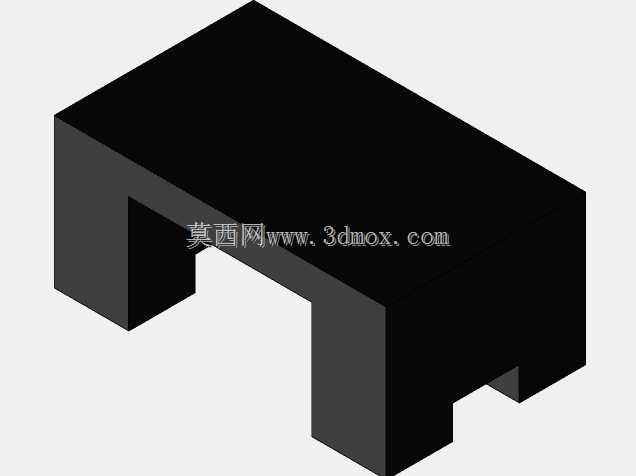

　　从安装边界来看，这款元件的三维模型完整还原了实物的所有外形特征，包括本体的边角倒角、焊盘的厚度与突出长度、本体底部的避让空间，结构设计人员在进行PCB布局时，可以直接调用该模型进行板卡的空间干涉检查，确认元件与周边走线、结构件、相邻元件之间的安全距离，避免在实际装配过程中出现元件与外壳干涉、焊盘与周边走线短路等问题。模型同时还原了元件本体的高度方向尺寸，能够帮助结构设计人员准确核算板卡上方的净空要求，在设计设备外壳、屏蔽罩等结构件时预留足够的装配空间，避免后期打样阶段出现空间不足的问题，减少设计迭代次数，缩短产品开发周期。

　　在实际选型过程中，结构工程师可以通过该三维模型直观确认元件的封装形式是否匹配自身设计的焊盘封装，避免因为选型时只关注电气参数忽略外形尺寸导致的封装不匹配问题，尤其是在高密度板卡设计中，毫米级的尺寸偏差就可能导致整板无法装配，精准的三维模型能够在设计阶段就规避这类风险。同时，模型的外观特征还原也能帮助生产端的工艺人员提前识别元件的极性标识位置，优化SMT产线的程序设置，避免贴装时出现极性反向的问题，提升生产良率。
