贴片式32.768kHz无源晶振三维结构

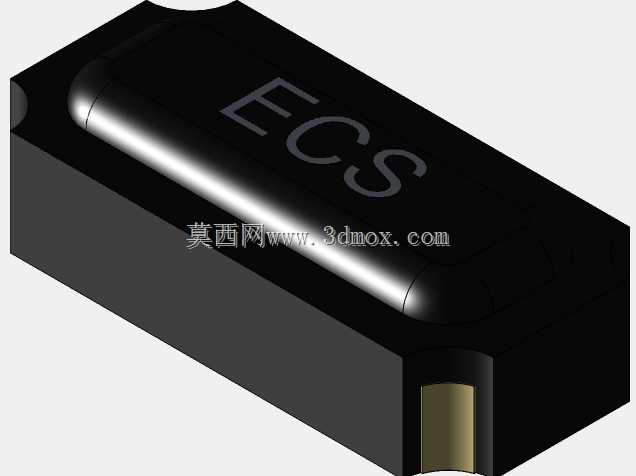

　　在消费电子、通讯终端、便携医疗设备的时钟电路设计中，32.768kHz的贴片晶振是实时时钟模块的核心频率源，这类器件的三维建模精度直接影响PCB布局阶段的干涉检查、焊盘匹配度以及后续SMT贴片工艺的仿真验证。本次呈现的这款表贴型晶振，采用符合RoHS规范的封装设计，外壳为黑色阻燃环氧树脂材质，表面印有清晰的品牌标识，两端设置金属化焊端，焊端表面做了镀镍镀金处理，保证焊接时的润湿性与长期使用的抗氧化能力。从结构设计角度看，这类晶振的内部核心是经过精密切割的石英晶体谐振片，通过导电胶固定在陶瓷基座上，外部封装采用气密性封焊，避免外界温湿度变化、粉尘侵入对谐振频率稳定性造成影响，建模时需要重点还原外壳的圆角过渡特征，不能做尖锐直角处理，

　　因为实际量产的塑封器件在模流成型过程中，边角位置会存在自然的R角，若建模时忽略这一细节，在做整机装配的碰撞检查时，会出现与周边屏蔽罩、相邻阻容件的虚假干涉报错，误导结构工程师调整布局。在安装边界设计上，这类贴片晶振的焊盘尺寸需要严格匹配器件本体的焊端位置，焊盘外延长度需要控制在0.2-0.3mm之间，既保证焊接时的锡量充足形成可靠的弯月面焊点，又要避免焊盘过大导致回流焊过程中器件出现立碑、偏移缺陷。建模过程中，需要准确还原器件的高度尺寸，因为很多便携穿戴设备的内部空间极其紧凑，晶振上方往往会贴合屏蔽罩或者电池组件，若高度尺寸偏差超过0.1mm，就可能导致组装时出现压损晶振的问题，造成器件停振、时钟走时不准的故障。从实际应用场景来看，

　　这类晶振广泛用于手机、蓝牙耳机、智能手环、物联网终端的低功耗时钟电路，因为32.768kHz的频率经过15次二分频后刚好可以得到1Hz的秒信号，是实时时钟电路的最优频率选择，相比其他频率的晶振，该频率的器件在低功耗模式下的电流消耗可以控制在微安级别，能够大幅延长便携设备的待机时间。在结构细节处理上，器件外壳顶部的标识区域做了微凹的平面处理，方便丝印品牌与频率参数，建模时不能将整个顶面做成完全的弧面，否则后续做丝印标识的贴图时会出现变形，无法还原真实器件的外观效果。两端的金属焊端与塑封本体的结合处，需要做微小的台阶过渡，还原实际生产中引线框架与塑封料的结合特征，避免模型看起来过于失真。对于PCB布局工程师来说，拿到精准的晶振三维模型后，可以在设计阶段就确认晶振与周边器件的安全距离，尤其是晶振下方尽量不要走高速信号线，避免信号串扰影响时钟精度，同时可以提前确认晶振的放置方向，保证焊盘与钢网开口的匹配度，减少SMT阶段的不良率。另外，这类晶振的机械强度特性也需要在建模时有所体现，外壳的塑封厚度需要符合实际规格，不能做的过薄或者过厚，过薄会导致模型在做跌落仿真时出现不符合实际的破损判定，过厚则会导致整体尺寸与实物不符。在做整机的热仿真分析时，晶振的外壳材质参数、金属焊端的导热系数都需要匹配真实材料属性，因为晶振的频率稳定性受温度影响较大，精准的模型可以帮助工程师评估整机工作时的温升对晶振频率偏移的影响，

　　提前做好散热布局或者选用温度补偿范围更合适的晶振型号。很多初级工程师在建模这类表贴电子元件时，往往只关注长宽高的整体尺寸，忽略了焊端的倒角、本体的脱模斜度、边角的R角这些细节，导致建好的模型导入PCB设计软件后，与实际器件的匹配度差，无法用于精准的装配检查。实际上，这类小型SMD器件的建模，细节精度比整体外形更重要，比如焊端的高度尺寸，直接影响到锡膏印刷的厚度仿真，若焊端高度建模偏差0.1mm，对应的锡量计算就会出现明显误差，可能导致虚焊或者锡珠问题。另外，晶振的本体颜色与表面质感也需要尽量还原真实，黑色哑光的塑封外壳与亮面金属焊端的质感差异，能够帮助结构工程师在做整机渲染、装配评审时更直观地识别器件类型，快速排查布局错误。在通讯终端设备中，这类晶振往往布置在主芯片的周边，距离时钟引脚的走线长度需要控制在一定范围内，精准的三维模型可以帮助工程师在布局阶段就测量走线长度，优化布线路径，减少信号传输过程中的衰减与干扰，保证时钟信号的完整性。
