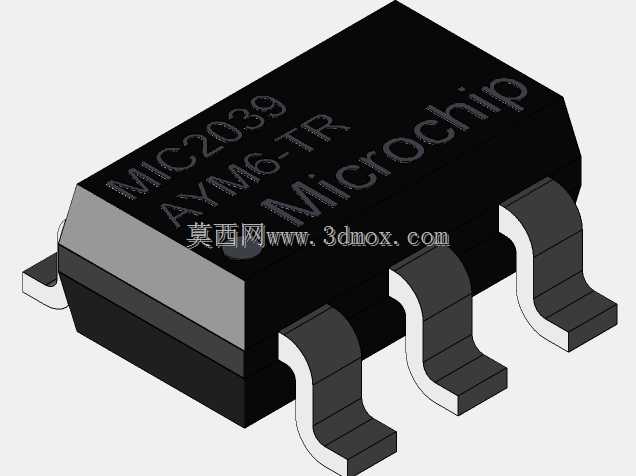

微芯片高侧可调限流电源开关三维建模

　　在便携式消费电子、工业控制板卡、通讯终端设备的电源通路设计中，高侧限流电源开关是保障端口供电安全、规避短路故障烧损后端电路的核心被动保护器件，本次建模的MIC2039系列器件，是Microchip推出的高精度可调限流型高侧电源开关，主要应用在USB端口供电、外设热插拔保护、电池供电回路过流防护、多负载电源分配等场景，能够在负载出现过流、短路故障时快速切断供电通路，同时将故障信号反馈给主控单元，避免前端电源被拉垮造成整机宕机。

　　从实际电路应用的角度看，这类器件区别于传统的保险丝、自恢复保险丝，具备响应速度快、限流阈值可通过外围电阻精准设定、导通压降低、支持热插拔带载接通的特性，在手机、平板等便携数码产品的充电端口、扩展坞的外设供电通路、工业采集模块的传感器供电分支上应用极为广泛，建模过程中首先需要还原SOT-23-6封装的真实外形尺寸，包括塑封本体的长宽高公差、引脚的成型角度与共面度要求，这类表贴器件的引脚成型尺寸直接影响SMT贴片的良率，建模时引脚的弯折半径、焊盘接触段的长度、引脚间距的公差都需要严格参照器件手册的标称值设定，不能随意简化引脚的弯折弧度，否则后续做PCB板级装配干涉检查时会出现误差，导致结构设计阶段误判装配间隙。

　　器件本体的丝印标识建模也需要贴合实物，包括型号标识、品牌标识、引脚1的定位标记，这些细节在做整机BOM可视化装配、生产装配指导文件输出时能够帮助产线操作人员快速核对器件方向，避免贴装反向造成电路功能失效。从功能结构上看，这类高侧开关内部集成了N沟道功率MOS管、限流检测电路、过热保护模块、故障逻辑输出单元，建模时虽然不需要还原内部晶圆结构，但本体的外形轮廓需要匹配实际器件的散热设计，SOT-23封装的塑封本体侧面的散热斜坡、引脚与塑封体结合处的包胶结构都需要准确还原，在做整机热仿真分析时，准确的外形模型能够帮助热设计工程师更精准的评估器件满负载工作时的散热路径，避免因模型简化导致热仿真结果偏差，进而造成实际工作时器件过热触发保护关断。

　　在安装边界的设计考量上，这类表贴器件在PCB上的占位空间需要预留足够的焊盘外伸距离，同时器件本体周边需要预留0.5mm以上的装配间隙，避免与周边的电容、电阻等表贴器件出现干涉，建模时将器件的最大实体尺寸作为干涉检查的基准，包括引脚外扩的最大公差范围、塑封本体的脱模斜度带来的尺寸增量，都纳入模型的边界设定中，方便结构工程师在做PCB布局协作时直接调用模型进行空间校验，不需要反复核对器件手册的尺寸参数。另外，这类器件在通讯类终端产品中应用时，往往布置在接口附近的PCB区域，经常会靠近结构外壳的卡扣、定位柱等结构特征，准确的三维模型能够提前排查外壳装配时与器件的干涉风险，避免开模后出现结构件压碰器件引脚造成短路的问题。

　　从设计思路上，建模时优先保证装配相关的关键尺寸精度，非关键的外观细节在不影响整体轮廓的前提下做适当简化，比如塑封本体表面的细微脱模纹理不需要做高精度还原，但是引脚的共面度、本体的定位标记、引脚的焊接段长度这些影响生产装配的特征必须1:1还原，确保模型能够直接用于PCB装配检查、结构干涉校验、整机数字样机搭建。在实际的产品开发流程中，这类通用电子元器件的标准化三维模型能够大幅减少结构工程师重复建模的工作量，同时避免不同工程师自行建模带来的尺寸偏差，保障整机设计的一致性，尤其是在多板卡堆叠的紧凑型通讯设备中，每一个表贴器件的高度误差都可能影响板间间隙的设计，精准的器件模型是保障整机结构可靠性的基础。
