德州仪器同步降压NexFET电源块结构设计

　　在各类消费电子、工业控制板卡的电源回路设计中，这类集成式同步降压功率器件是板级电源拓扑里的核心执行部件，区别于传统分立式MOS管搭配驱动电路的搭建方案，该款电源块将驱动回路、上下桥功率管、保护检测单元全部整合在单颗QFN封装结构内，能大幅缩减PCB板上的电源部分占用面积，尤其适合对安装空间有严苛要求的便携通讯设备、高密度工控板卡、嵌入式计算模块这类应用场景。

　　从实际选型适配的角度看，这类集成电源块的设计思路核心是解决分立式功率器件布局时的寄生参数问题——传统分立方案里，MOS管栅极走线过长带来的寄生电感、源极漏极走线的阻抗偏差，很容易在高频开关动作时引发振铃、过冲，轻则降低电源转换效率，重则击穿器件导致回路失效。该器件在内部完成了功率回路的最短路径布线，将上下桥MOS的导通阻抗、栅极驱动阻抗都做了匹配优化，外部电路只需要搭配对应的输入输出电容、电感，就能搭建出稳定的大电流降压回路，不需要工程师反复调试栅极电阻、匹配驱动走线长度，能大幅缩短板级电源的开发周期。

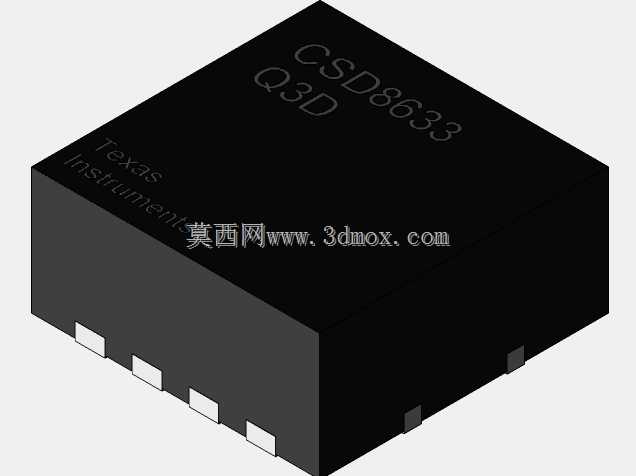

　　外形结构上，该器件采用无引脚QFN封装设计，底部的焊盘分为功率引脚与信号引脚两类，其中大尺寸的漏极、源极功率焊盘直接贴合PCB表层的散热铜箔，能将器件工作时产生的导通损耗、开关损耗产生的热量快速传导到板卡的铜层上，不需要额外加装散热片就能满足额定电流下的散热需求。建模时需要严格把控封装的整体长宽高尺寸，尤其是底部焊盘的位置公差、引脚的宽度与间距，要和实际器件的焊接公差要求匹配，否则在做PCB板级装配干涉检查时，很容易出现焊盘对位偏差、器件和周边贴片元件干涉的问题。

　　安装边界方面，这类表贴器件的焊接区域周边需要预留足够的工艺空间，器件本体下方的散热焊盘需要对应PCB上做开窗处理，焊接时的锡膏厚度、回流焊温度曲线都要匹配封装的耐热要求，建模时除了还原器件本体的外形结构，还需要在器件周边预留出贴片工艺要求的禁布区范围，方便结构工程师在做板卡布局时，提前规避周边结构件、接插件和器件本体的安装冲突。

　　从功能特性上看，该款NexFET结构的功率管相比传统沟槽型MOS，有着更低的栅极电荷与导通阻抗平衡特性，在1MHz以内的开关频率下工作时，能保持较高的转换效率，同时内置的过流保护、过热关断单元，能在输出短路、器件过温时快速切断功率回路，避免故障扩大影响后端的负载电路。在做三维结构建模时，除了还原器件顶面的丝印标识、本体的倒角细节，更核心的是要准确还原底部焊盘的排布位置，因为这类QFN器件的焊接可靠性很大程度上取决于焊盘和PCB封装的匹配度，模型的尺寸精度直接影响到后续结构仿真、装配检查的准确性。

　　在实际的板卡设计场景中，这类集成电源块通常布置在板卡的电源输入区域附近，靠近输入滤波电容与功率电感，尽可能缩短功率回路的走线长度，建模时可以配合周边的电容、电感模型，完整还原电源回路的整体布局结构，方便工程师评估整个电源模块的占用空间、散热通道是否顺畅，避免后续打样时出现器件高度超差、和外壳结构件干涉的问题。不同于插件类功率器件需要预留引脚穿孔的空间，这类表贴器件的整体高度很低，适合用在薄型化的电子设备内部，比如便携通讯终端、薄型工控模块这类对设备厚度有严格限制的产品中，能在有限的空间内实现大电流的电源转换输出。
