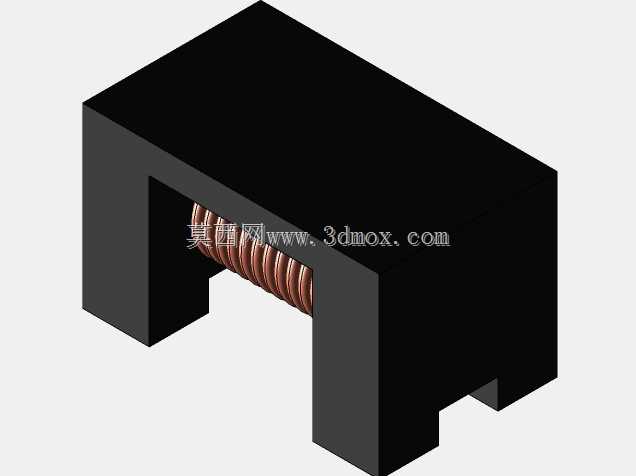

村田920欧姆共模噪声滤波器三维结构

　　这款共模噪声滤波器的三维建模完全还原了实物的装配逻辑与结构细节，建模过程中优先考虑了PCB布局阶段的安装适配需求，所有外部轮廓的尺寸公差都按照SMD贴片元件的行业通用标准做了约束，能直接导入PCB设计软件做干涉检查与布局预览。从实际应用场景来看，这类器件主要部署在高速数字信号传输线路上，比如USB接口、HDMI链路、车载CAN总线、工业RS485通讯回路里，用来抑制线路上耦合产生的共模电磁干扰，避免干扰信号影响后端敏感芯片的正常工作，同时不会对差模形式传输的有效信号产生过多衰减。

　　建模时首先拆解了器件的两大核心组成部分：外部的磁性屏蔽壳体与内部的绕线绕组。外部采用的是闭合式的锰锌铁氧体磁芯结构，这种U型对接的壳体设计一方面给内部绕组提供了闭合的低磁阻磁路，让共模信号产生的磁通能够在磁芯内部叠加，获得更高的共模阻抗，另一方面金属质感的黑色屏蔽外壳能够阻挡外部空间的电磁辐射串入绕组，同时也避免绕组自身的漏磁向外扩散干扰周边器件，建模时特意还原了磁芯对接处的微小装配缝隙，以及底部两个贴片焊盘的凸台结构，焊盘的宽度、间距都严格对应实际料号的封装尺寸，确保做SMT钢网设计、焊盘封装绘制时可以直接参考模型尺寸，不会出现封装不匹配导致的立碑、虚焊问题。

　　内部的绕组采用双线并绕的结构，两根漆包铜线在磁芯中柱上按照相同匝数、相同绕向整齐排布，建模时还原了每一圈绕组的排布间隙与漆包线的绝缘层厚度，这种绕制方式的设计思路很明确：当差模信号流过两根绕组时，产生的磁通方向相反、大小相等，会在磁芯内部相互抵消，因此差模信号几乎不会感受到磁芯带来的感抗，能够无阻碍传输；而共模干扰信号在两根线上的相位相同，产生的磁通方向相同，会在磁芯中叠加产生很高的感抗，以此阻碍共模电流的传输，达到滤波的效果。绕组的出线端直接连接到底部的焊盘上，建模时还原了出线端的弯折角度与焊接区域的结构，方便做焊接工艺仿真时参考焊锡的润湿范围。

　　在实际设备选型做结构校核时，这个三维模型可以直接导入整机装配文件，核对器件的高度是否会和上方的结构件、屏蔽罩产生干涉，尤其是在轻薄型消费电子、车载电控模块这类对内部空间利用率要求极高的场景里，器件的顶部高度、侧边与周边元件的安全间距都可以通过模型直接测量，不需要等实物打样回来再排查空间冲突。另外模型也还原了器件本体的哑光黑色外壳质感与铜质绕组的金属色泽，在做产品爆炸图、维修手册配图、工艺演示动画时可以直接调用，不需要额外做材质贴图的调整。

　　从电路功能匹配的角度来说，920欧姆的阻抗参数是针对百兆速率通讯场景优化的，在100MHz的工作频点下能够提供足够的共模衰减量，同时不会引起高速信号的眼图劣化，建模时虽然没有做电路参数的仿真，但结构上完全对应这个阻抗规格的绕组匝数与磁芯尺寸，结构工程师在做器件选型建模时，不需要再额外核对外形尺寸与料号的匹配度，直接调用即可完成布局。另外磁芯底部的两个定位凸台的位置也在模型中做了准确还原，在做贴片吸嘴取料仿真、回流焊传输轨道的载具设计时，可以直接参考这两个凸台的位置做定位结构，避免器件在贴装过程中出现偏移。
