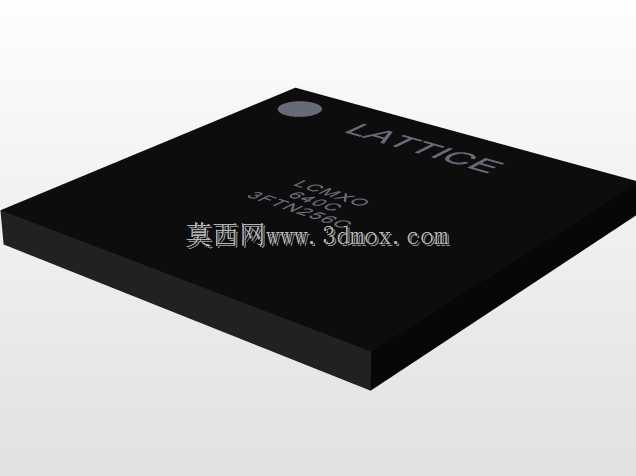

莱迪思LCMXO系列CPLD芯片三维结构模型

　　这些尺寸参数直接决定了PCB设计时焊盘的排布位置、钢网开孔尺寸，以及贴片加工时的回流焊工艺窗口，若三维模型的焊球位置出现偏差，后续导出的板框装配文件会直接导致贴片时芯片对位偏移，引发虚焊、连锡等生产问题。芯片本体的外形结构还原中，重点刻画了顶面的丝印标识区域、边角的定位标记点，其中定位标记点是SMT贴片时视觉对位的关键参照，建模时保证了标记点的位置精度与凹陷深度，避免后续结构装配校验时误判为干涉区域。芯片本体的厚度尺寸严格参照器件手册的标称值建模，同时考虑了塑封本体的拔模斜度，虽然斜度数值极小，但在高密度堆叠板卡设计中，上层板与下层芯片的间隙往往仅预留零点几毫米，忽略塑封斜度很容易在实际装配时出现硬干涉。从功能适配角度看，在通信终端、工业控制板卡、嵌入式逻辑扩展电路的PCB布局布线环节，核心逻辑器件的三维结构建模精度，直接决定了整板装配干涉校验、结构空间预留、散热路径规划的可靠性，本次建模的莱迪思MachXO系列640LUT规模CPLD器件，是小体量逻辑控制场景中应用极广的可编程逻辑芯片，常被用于通信接口转换、上电时序控制、IO口扩展、低速信号协议转换等电路场景，在工业采集模块、便携通信终端、车载控制单元中都有大量落地应用。建模过程中首先围绕FTN256封装的实际安装边界展开，该封装采用细间距BGA球栅阵列布局，焊球呈规则矩阵排布在芯片底部，建模时严格还原了焊球的球径、球心距、芯片本体边缘到最外侧焊球的安全距离，

　　该型号CPLD属于非易失性可编程器件，上电即可加载逻辑，无需外挂配置存储芯片，在电路中常布置在主控芯片周边，用于分担主控的低速逻辑处理任务，因此建模时也同步考虑了芯片周边的布局空间预留，模型本体周边预留了匹配电容、限流电阻的安装空间参照，方便结构工程师在整板布局时快速校验器件排布的合理性。在散热相关的结构设计上，该型号芯片功耗较低，常规应用场景下无需额外加装散热片，但在密闭式工业通信终端中，若设备工作环境温度超过60摄氏度，往往需要在芯片顶面贴装导热垫连接外壳散热，因此建模时严格保证了芯片顶面的平面度，没有多余的凸起结构，还原了塑封顶面的平整特征，方便工程师在做热仿真、结构堆叠时直接选取顶面作为导热接触面，无需额外修正模型面。

　　建模过程中对封装边角的处理也参照了实际器件的注塑圆角特征，没有采用尖锐直角建模，这一细节在做整机跌落仿真、结构应力分析时尤为重要，尖锐直角会导致应力计算结果出现异常集中，与实际器件的应力分布情况偏差较大，还原真实圆角后，仿真得到的板卡受力变形数据更贴近实际生产测试结果。对于从事PCB结构设计、板卡三维装配校验的工程师而言，这类核心逻辑器件的三维模型不需要还原内部晶圆的复杂结构，但必须保证外部安装尺寸、封装特征、定位标识的1:1还原，所有与装配、加工、测试相关的特征都不能遗漏，比如芯片侧面的塑封合模线痕迹虽然不影响装配，但在做产品外观渲染、整机透明外壳展示时，这类细节能大幅提升模型的真实感，避免模型呈现出过于理想化的塑料块质感。

　　在通信类手持终端的设计中，这类CPLD芯片常布置在主板的侧边区域，靠近对外接口位置，用于处理接口的电平转换、ESD防护逻辑，因此建模时也验证了芯片高度与终端外壳内壁的间隙，确保在外壳做壁厚加强筋设计时，加强筋不会压到芯片本体，同时预留出绝缘片的安装厚度空间。不同于大功率处理器、FPGA芯片的复杂封装，这类小体量CPLD的封装结构看似简单，但每一处尺寸偏差都可能导致整板返工，比如芯片本体的长宽尺寸若比实际器件大0.2毫米，在高密度排布的板卡上就可能与周边的接插件、电容产生干涉，若尺寸偏小，则会导致装配校验时遗漏潜在的干涉风险，因此建模全程所有尺寸都以实际器件的实测值结合官方datasheet参数交叉校验，确保模型的工程实用性。
