Abracon25MHz贴片SMD晶体三维数模

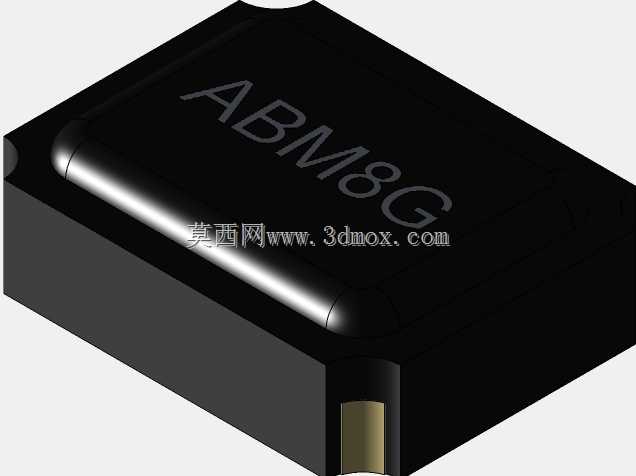

　　这款25MHz贴片晶体的三维数模，完整还原了ABM8G系列贴片晶振的实体结构，可直接用于通讯终端、消费电子、工业控制板卡的PCB布局干涉检查、结构装配验证环节。在实际工程应用中，这类25MHz贴片晶振是数字电路的核心频率基准源，常见于蓝牙模块、以太网接口电路、微控制器最小系统、USB接口电路中，为数字芯片提供稳定的时钟基准信号，直接决定整个电路系统的时序同步精度与通讯稳定性。从结构设计来看，该款SMD晶体采用标准陶瓷封装基座搭配金属上盖的密封结构，数模中完整还原了封装本体的圆角过渡、顶面丝印标识区域、底部金属焊盘的位置与尺寸，以及封装侧面的极性标识特征，能帮助结构工程师在PCB叠层设计阶段提前确认器件与周边结构件的安全间隙，

　　避免出现装配时器件与外壳、屏蔽罩、相邻高器件发生物理干涉的问题。在安装边界设计上，数模严格遵循该型号器件的实际封装尺寸规范，标注了器件本体的最大外形轮廓、底部焊盘的长宽尺寸与相对位置、器件总高度参数，在进行SMT产线钢网设计、贴片吸嘴选型、回流焊治具设计时，可直接调用该数模进行装配路径模拟，确认吸嘴取料位置的平整度，避免出现吸料偏斜、贴装偏移的问题。不同于插件式晶振的引脚结构，这款贴片晶体采用金属化端面焊盘设计，数模中还原了焊盘的金属化层厚度与位置，在进行PCB焊盘封装设计时，可参考数模的焊盘位置匹配对应的PCB封装尺寸，保证回流焊过程中焊锡的浸润爬锡高度符合工艺要求，减少虚焊、立碑、偏移等SMT焊接缺陷。

　　从功能特性对应的结构设计来看，该晶体的密封封装结构能有效阻隔外界水汽、粉尘进入晶振内部，避免内部石英晶片受到污染导致频率漂移，数模中还原了封装结合处的密封结构特征，可帮助工程师在进行整机三防设计时，评估器件周边涂覆三防漆的避让范围，避免三防漆渗入封装缝隙影响器件性能。在手持类通讯终端的结构设计中，这类贴片晶振的安装位置需要避开主板的应力集中区域，数模可用于模拟整机跌落、挤压工况下，器件周边的结构形变对器件本体的应力影响，提前调整器件布局位置，避免应力传递到晶振封装导致内部晶片碎裂、频率失效。在工业通讯设备的板卡设计中，该25MHz晶振通常会布置在主控芯片的时钟引脚附近，数模可用于验证高速时钟信号走线的长度匹配，

　　确认器件与主控芯片之间的走线距离符合高速信号布线规范，减少信号反射、串扰对时钟信号质量的影响。另外，数模中还原的器件顶面丝印区域特征，可用于生产环节的视觉对位程序编写，通过识别顶面的丝印标识确认器件的贴装方向与极性，避免反向贴装导致的电路功能失效。在进行整机热设计仿真时，可将该数模导入热仿真软件中，设置对应的器件功耗参数，模拟设备长时间工作时晶振周边的温度分布，确认器件工作温度处于额定范围内，避免高温环境下晶振频率偏移超出允许范围，导致系统通讯丢包、时序错乱。
