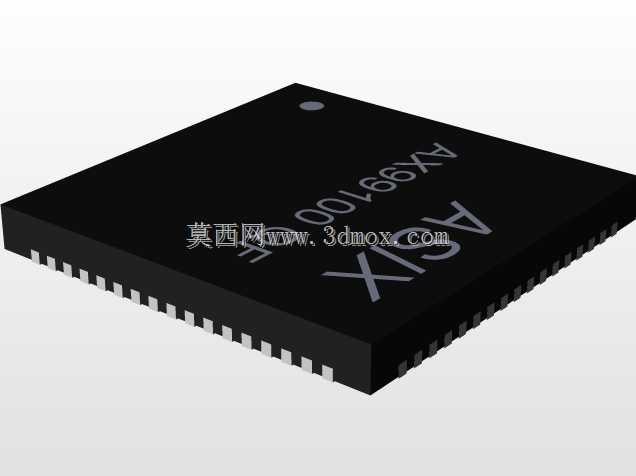

AX99100 QF PCIe多IO控制芯片外观结构

　　在工业控制板卡、嵌入式通讯设备、工业计算机外设扩展的硬件设计环节中，这类PCIe转多IO的控制芯片是板级互联的核心器件之一，承担着高速PCIe总线到多路通用输入输出接口的协议转换、信号调理、数据中转功能，能让主控端通过PCIe高速链路直接扩展出多路GPIO、串口或者并行IO通道，省去额外的桥接器件，压缩板卡的布线空间与BOM成本。做这类芯片的三维建模时，首先要对齐QFN封装的实际安装边界，引脚的节距、芯片本体的长宽厚尺寸必须严格按照器件手册的公差范围来做，尤其是底部散热焊盘的位置、周边信号引脚的伸出长度，直接关系到后续PCB Layout时的封装匹配，以及结构装配时和周边阻容器件的干涉检查。

　　很多刚接触板级结构设计的工程师容易忽略芯片顶面的丝印标识、定位圆点的位置，实际上这些细节在做整机装配的可视化校验、生产环节的目视核对时都有实际作用——产线SMT贴装时，操作人员就是靠顶面的定位圆点确认芯片的贴装方向，避免反向贴装导致的整块板卡报废。从实际应用场景来看，这类芯片常被用在工业自动化的IO采集卡、串口通讯服务器、嵌入式工控机的扩展模块上，工作时会伴随一定的发热，所以建模时除了还原本体的塑封外壳、金属引脚的外观特征，还要预留出顶部散热片的安装空间，核算芯片本体到周边电容、接插件的安全距离，避免结构设计时出现散热件无法装配、或者和相邻器件高度冲突的问题。建模过程中，引脚的细节处理要贴合实际工艺，

　　QFN封装的引脚是侧面裸露的焊盘，不是传统DIP封装的直插引脚，也不是SOP封装的外伸鸥翼引脚，做三维结构时要准确还原引脚的厚度、侧面的金属质感，以及引脚和塑封本体的衔接位置，不能把引脚做的突出本体过多，否则导入PCB装配检查时会误报和周边走线、丝印的干涉。另外芯片顶面的丝印字符比例要协调，包括品牌标识、型号丝印的位置、字号大小，都要和实物保持一致，这样在做产品的三维渲染图、装配爆炸图时，能直观呈现板卡上的器件布局，方便和硬件工程师、生产工艺人员做方案沟通，不用等到打样阶段才发现器件方向、空间预留的问题。从设计思路上来说，这类半导体器件的三维模型不需要做内部的晶圆、引线键合结构，重点是还原外部的装配特征、外形轮廓、安装尺寸，

　　服务于板级结构设计、整机干涉检查、产品可视化展示的需求，所以建模时要优先保证安装尺寸的准确性，其次再兼顾外观细节的还原度，比如塑封本体的边角倒角、顶面的轻微磨砂质感、引脚的金属光泽，这些细节能让模型在做整机渲染时更贴近真实效果，不会出现和实物偏差过大的违和感。在实际的设备选型阶段，结构工程师拿到这类芯片的三维模型，可以直接导入到板卡的装配环境中，核对芯片和外壳内壁的距离、和IO接口屏蔽罩的高度差，尤其是在紧凑型的嵌入式设备中，板卡的可用空间非常紧张，毫米级的尺寸偏差就可能导致外壳无法装配，所以模型的尺寸精度直接影响到整个结构设计的可靠性。另外，做这类芯片模型时还要注意塑封本体的拔模角度，实际芯片生产时塑封模具会有微小的拔模斜度，虽然这个角度很小，但在做高精度的装配仿真时，这个细节能避免模型和实际器件的尺寸公差累积，让干涉检查的结果更贴近真实生产情况。
