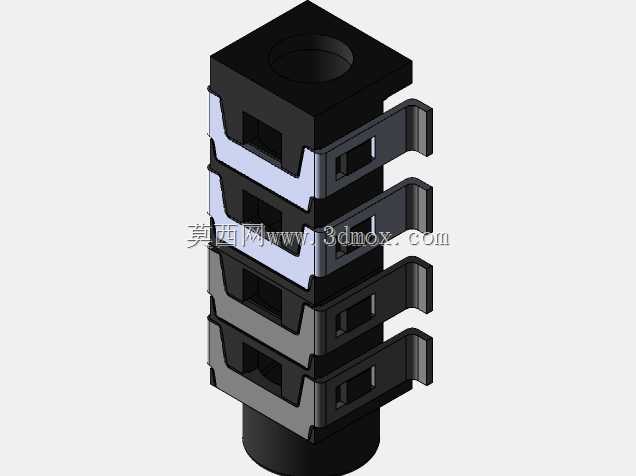

3.5mmTRS四层音频插孔连接器结构

这款3.5mm规格的四层音频插孔，是消费类音频设备、工业音频采集终端、车载音频输入模块里常用的板载接插部件，日常接触到的调音台扩展接口、便携音频播放器的耳机输出口、工控设备的音频调试端口，很多都采用同结构的插孔做信号传输载体。从结构设计来看，这款插孔采用堆叠式四层接触弹片布局，每一层弹片对应独立的信号通路，既可以兼容常规三段式TRS插头的左右声道、共地信号传输，也能适配四段式TRRS插头的麦克风信号传输，弹片采用带弧度的悬臂式设计，插头插入时弹片产生的弹性形变能提供稳定的接触压力，避免设备晃动、振动场景下出现接触不良、信号断连的问题，弹片接触端做了圆弧过渡处理，反复插拔过程中不会刮伤插头表面镀层，能有效提升接插件的插拔寿命。插孔主体采用绝缘耐高温的工程塑料做基座，所有金属接触件都嵌装在塑料基座的定位槽内，基座上方的方形安装块预留了定位孔，既可以做PCB板插装时的定位，也能配合固定件完成面板安装的固定，基座下方的圆柱形导向段，能在插头插入时起到导向作用，避免插头斜插导致内部弹片变形弯折。安装边界方面，这款插孔的方形主体截面尺寸适配常规PCB板的接插件安装孔位，引脚采用直插式布局，引脚间距符合通用电子接插件的布线规范，焊接时不会出现引脚间距过小导致的连锡问题，整体安装高度适配多数薄型设备的内部空间要求，不会因为接插件高度过高导致设备外壳无法合盖。设计过程中，弹片的弹力参数是重点校核的部分，弹力过小会导致接触电阻过大、信号传输损耗增加，弹力过大则会导致插拔手感过硬，长期使用会加速弹片疲劳失效，这款结构的弹片经过弹力曲线优化，插拔力度控制在常规使用的舒适区间，同时能保证在-20℃到70℃的工作温度区间内，弹片弹力不会因为材料特性变化出现大幅波动。绝缘基座的材料选型兼顾了焊接时的耐高温特性，过波峰焊时基座不会出现受热变形、引脚移位的问题，金属弹片表面做了镀镍处理，底层镀镍提升抗腐蚀能力，表层镀金降低接触电阻，保证弱音频信号传输过程中的信噪比，避免接触件氧化导致的信号杂音、接触不良问题。
