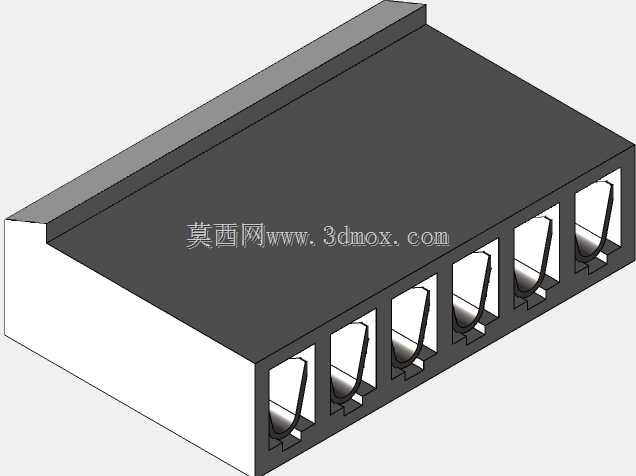

6位3.96mm间距电源连接器结构设计

这款6位电源连接器主要面向小功率配电、信号转接类场景，常见于工控板卡内部供电转接、小型机电设备内部线束对接、消费类电子主板电源输入端口等位置，承担多回路电源与低压信号的并行传输作用，相比单路接线端子，集成式的6位结构能大幅缩减板上占用空间，减少装配时的接线工序。从结构设计来看，该连接器采用塑壳基座加内部弹性接触件的组合形式，黑色绝缘基座采用耐高温阻燃工程塑料注塑成型，基座侧面设置有定位凸台，能在PCB焊接或者面板安装时提供防呆限位，避免装反导致的接线错位。内部接触件采用高弹性铜合金冲压成型，接触部位设计有弧形弹片结构，能在公端插针插入时提供稳定的正向接触压力，降低接触电阻，减少长期使用后的接触不良风险，接触件尾部设计有焊针结构，适配波峰焊或者手工焊接工艺，焊针长度经过匹配常规PCB板厚设计，焊接后不会出现透锡过长或者焊盘吃锡不足的问题。尺寸边界上，该连接器相邻接触件的中心间距为3.96毫米，6位排布后整体长度方向尺寸适配常规板卡的安装空间，基座高度控制在较低范围，不会在设备内部形成过高的凸起，适配薄型设备的内部堆叠需求，基座宽度方向预留了插拔时的手指操作空间，同时两侧设计有简易的卡扣结构，在公母端对插后能提供一定的保持力，避免设备运输或者受振动时出现松脱。设计过程中重点考量了绝缘耐压性能，相邻接触件之间的塑壳隔栏厚度经过核算，能满足常规低压配电场景下的绝缘要求，避免相邻回路之间出现爬电击穿的问题，同时塑壳表面做了哑光处理，减少生产过程中的划痕显影，提升成品外观一致性。接触件的弹片开合行程经过反复验证，既保证公端插针插入时的插拔力处于合适区间，不会出现插拔过紧导致装配困难，也不会因为插拔力过松导致连接可靠性下降，适配多次插拔的使用需求。安装定位方面，基座底部设置有两个定位柱，对应PCB上的定位孔，在SMT或者波峰焊前能快速将连接器固定在板上，避免焊接过程中出现偏移，定位柱的直径公差经过严格控制，既能顺利插入PCB定位孔，也不会因为间隙过大导致焊接后位置偏移。
