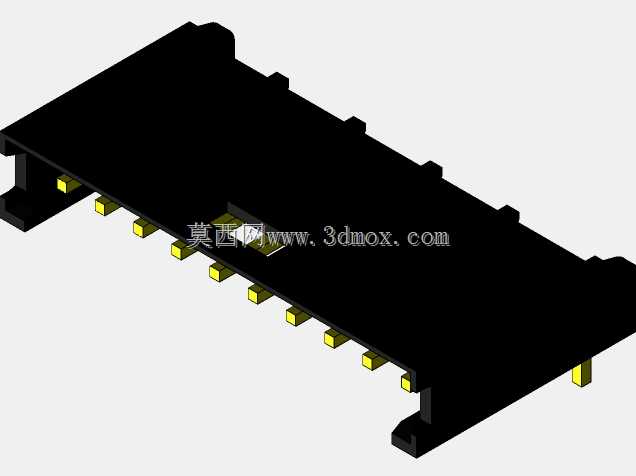

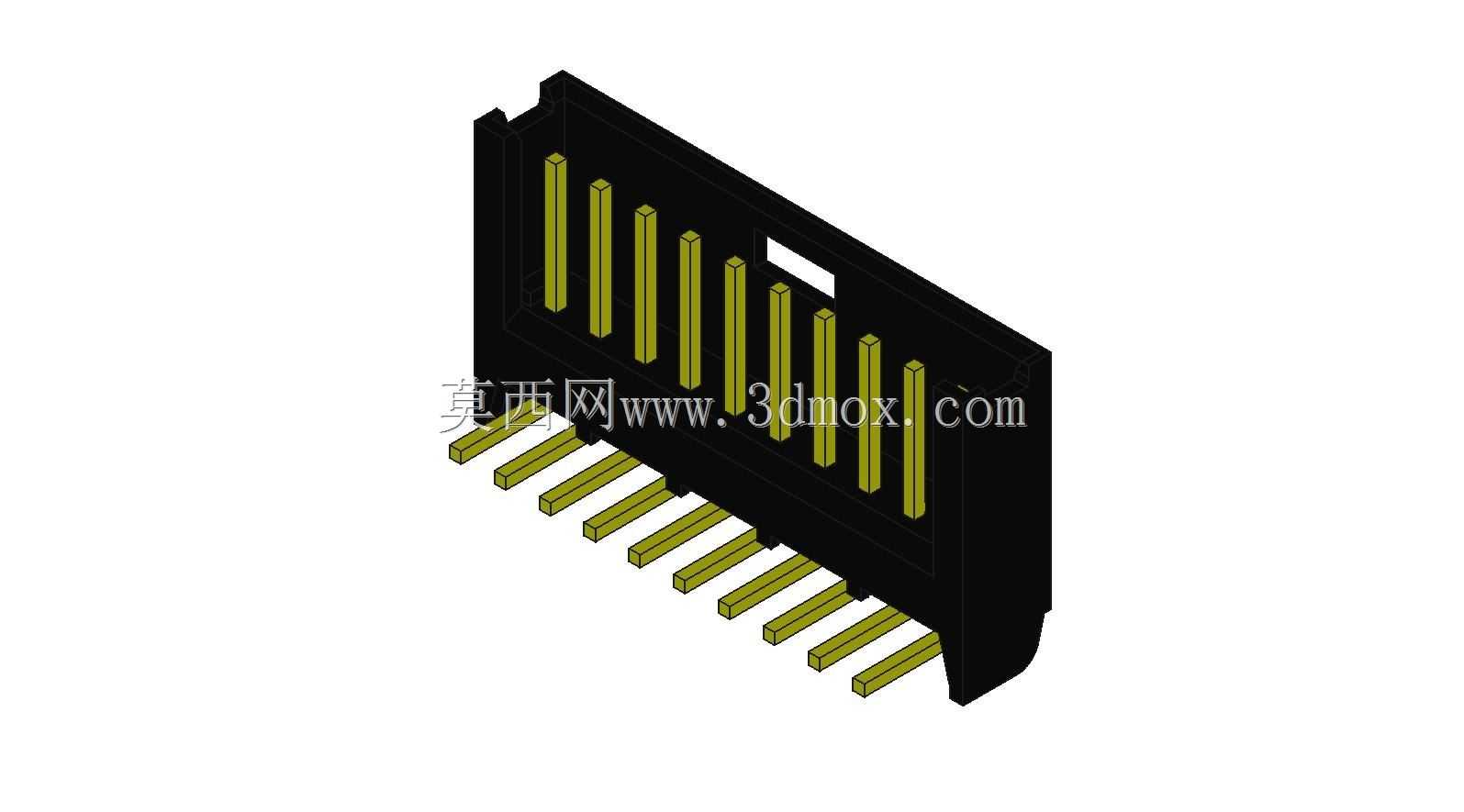

10位带角度AMPMODU II连接器结构

这款带角度的10位AMPMODU II连接器，主要应用在工业控制板卡、伺服驱动模块、嵌入式工控设备的板间信号连接场景，在设备内部空间局促、走线需要弯折避让的安装位中，这种带角度的结构能大幅降低垂直方向的空间占用，避免直插式连接器带来的走线高度超限问题，适配多层板堆叠、机箱内部紧凑布线的设计需求。从功能特性来看，该连接器属于板对线连接类型，10个接触位可同时传输多路低压控制信号与小功率供电回路，接触端子采用镀金铜合金材质，能保证长期插拔后的接触可靠性，降低信号传输过程中的接触电阻波动，适配工业场景下宽温、振动的工作环境，避免设备运行过程中出现接触不良导致的信号中断问题。设计过程中优先考虑了安装边界的适配性，塑壳主体采用耐高温绝缘工程塑料注塑成型，端子与塑壳的配合采用防呆结构，能避免装配过程中出现端子插反、错位的问题，带角度的引脚弯折公差控制在合理范围内，保证插装时引脚能顺利穿过PCB板的安装孔，不会出现引脚偏位导致的波峰焊虚焊问题。外形尺寸上，连接器主体的长度适配10位端子的排布间距，相邻端子的间距符合AMPMODU II系列的标准节距，能和同系列的线端接插件实现完全互配，弯折后的引脚伸出长度满足PCB板厚与焊盘的焊接要求，塑壳上的定位卡扣能在插合后和对接端实现锁止，防止设备运输、运行过程中受振动影响出现接插件松脱的情况。在实际选型应用中，这类带角度的连接器常被用在IO接口板、驱动信号转接板的侧面出线位置，相比直插连接器，它能让线束沿着PCB板面方向走线，不需要额外预留线束弯折的垂直空间，能有效压缩整个控制模块的整体厚度，适配薄型化工控设备的结构设计需求。建模过程中还原了塑壳的内部卡槽结构、端子的弯折弧度以及塑壳表面的防呆标识位，每个端子的截面尺寸、伸出长度都按照实际产品的安装尺寸做了还原，能直接用于设备结构设计阶段的装配干涉检查，也可以作为PCB封装设计的参考依据，帮助结构工程师在布局阶段提前确认连接器的安装空间，避免后期打样后出现连接器和周边元器件、机箱壳体的干涉问题。
