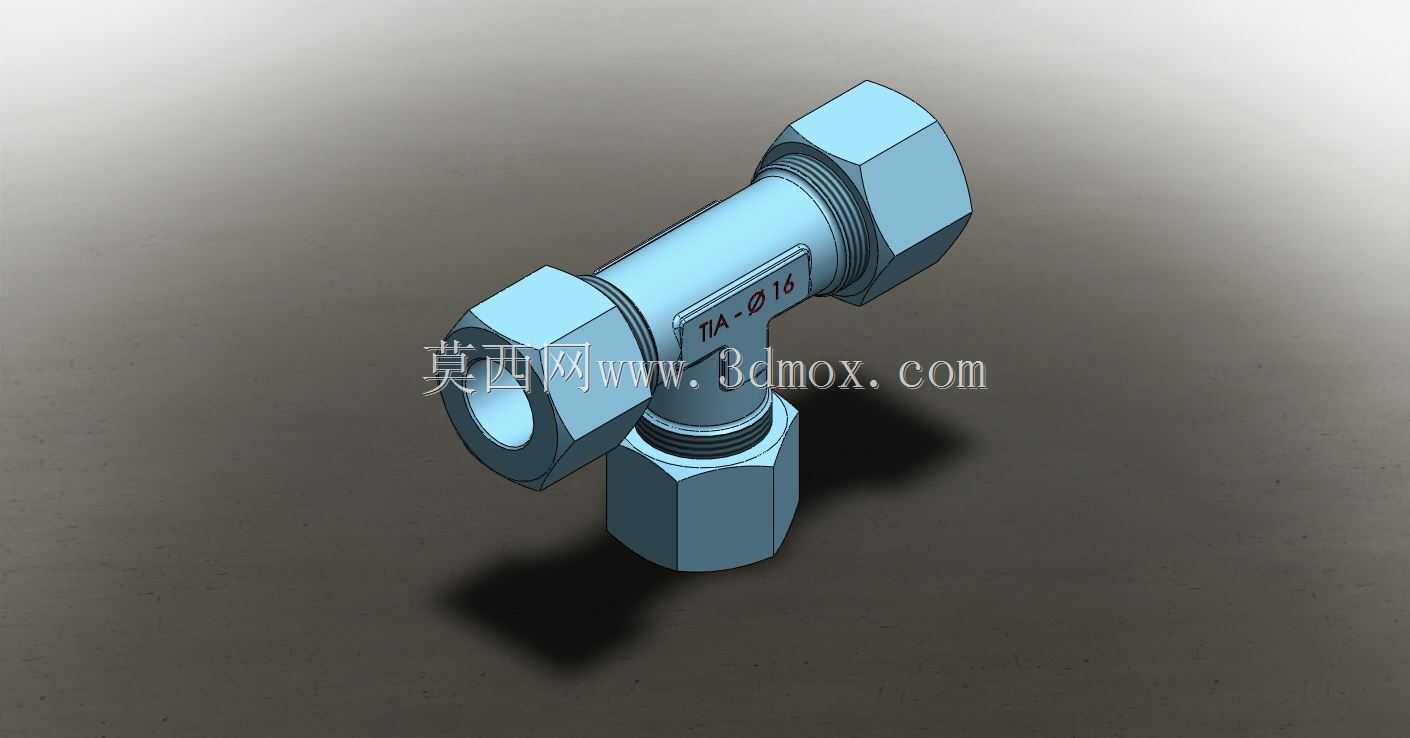

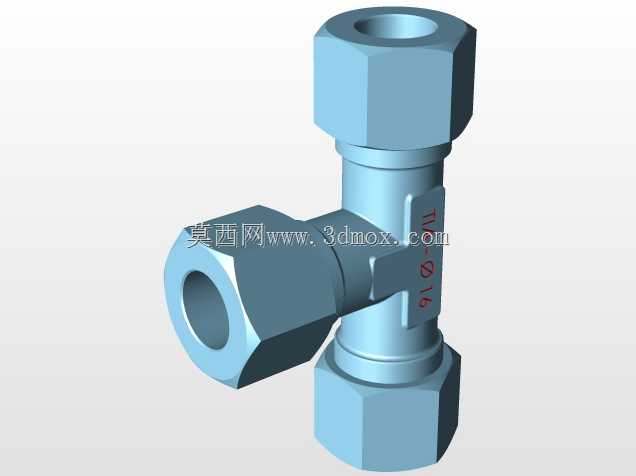

16毫米等径三通卡套式液压管路接头

这款三通接头主要面向液压系统的支路分流场景设计，在小型液压站、机床润滑回路、气动控制管路、食品级流体输送管线中都能见到这类结构的应用，核心作用是在主管路不截断的前提下，引出一路同管径的支路，实现流体的三路连通，适配16毫米外径的金属硬管连接。从结构设计来看，三个接口采用完全对称的卡套式连接结构，每个接口都配置了压紧螺母与内置卡套，安装时不需要对管路端部做扩口、焊接处理，只需要将裁切平整的管材插入接头本体，拧紧压紧螺母即可，卡套在螺母压紧力作用下会均匀切入管材外壁，形成可靠的密封与抱紧力，能承受中高压工况下的管路冲击，同时避免焊接带来的焊渣残留、管路变形问题，后期维护拆卸也十分便捷，不需要破坏原有管路布局。接头本体采用等径三通布局，三个接口的轴线两两垂直，中间的连通腔体做了圆弧过渡处理，没有直角流道死角，能减少流体在分流位置的压力损失，也避免介质残留堆积，对于有洁净要求的输送场景十分友好。外形上三个压紧螺母采用标准外六角结构，适配常规开口扳手操作，安装时不需要专用工装，现场施工的适配性很强。安装边界方面，接头本体的外接圆尺寸紧凑，三个方向的螺母拧紧操作预留空间只需要满足扳手转动的最小行程即可，在布局紧凑的阀组安装板、设备内部管路排布场景中，不会和相邻的阀件、管路产生干涉。材质上适配不锈钢材质的加工方案，能满足常规液压油、乳化液、低压水基介质甚至弱腐蚀性流体的输送要求，卡套的刃口角度经过优化，拧紧过程中不会出现卡套偏斜、切管过深的问题，能保证多次拆装后依然保持可靠的密封性能，不会出现渗漏情况。在实际选型应用中，这类等径卡套三通常被用在设备的多点润滑支路、液压执行件的同步供油管路上，相比焊接式三通，它的安装效率更高，对现场施工人员的技能要求更低，不需要配备焊接设备，在设备售后维修、现场管路改造场景中优势十分明显。设计建模时，三个接口的同轴度、卡套安装槽的尺寸公差都做了严格控制，保证和标准16毫米卡套螺母、卡套的互换性，用户拿到模型后可以直接调取用于管路布局设计，不需要重新绘制标准件结构，能大幅缩短管路系统的设计周期。
