电脑水冷系统用隔板直通快接结构

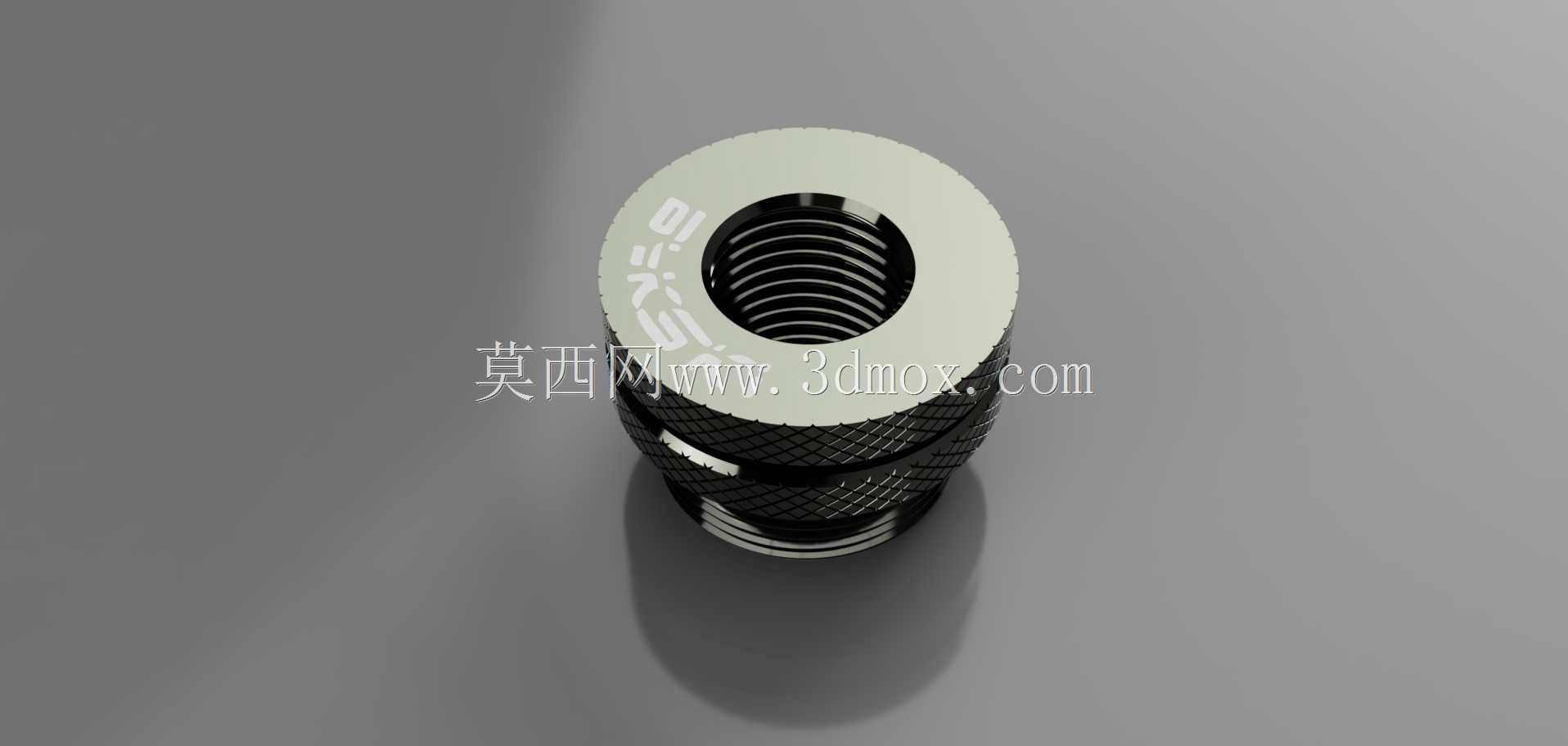

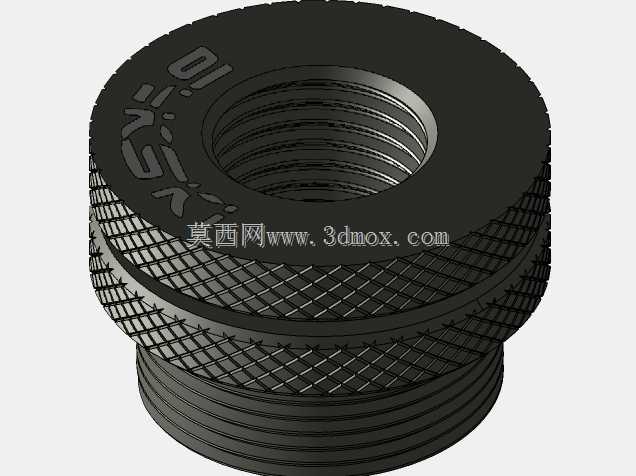

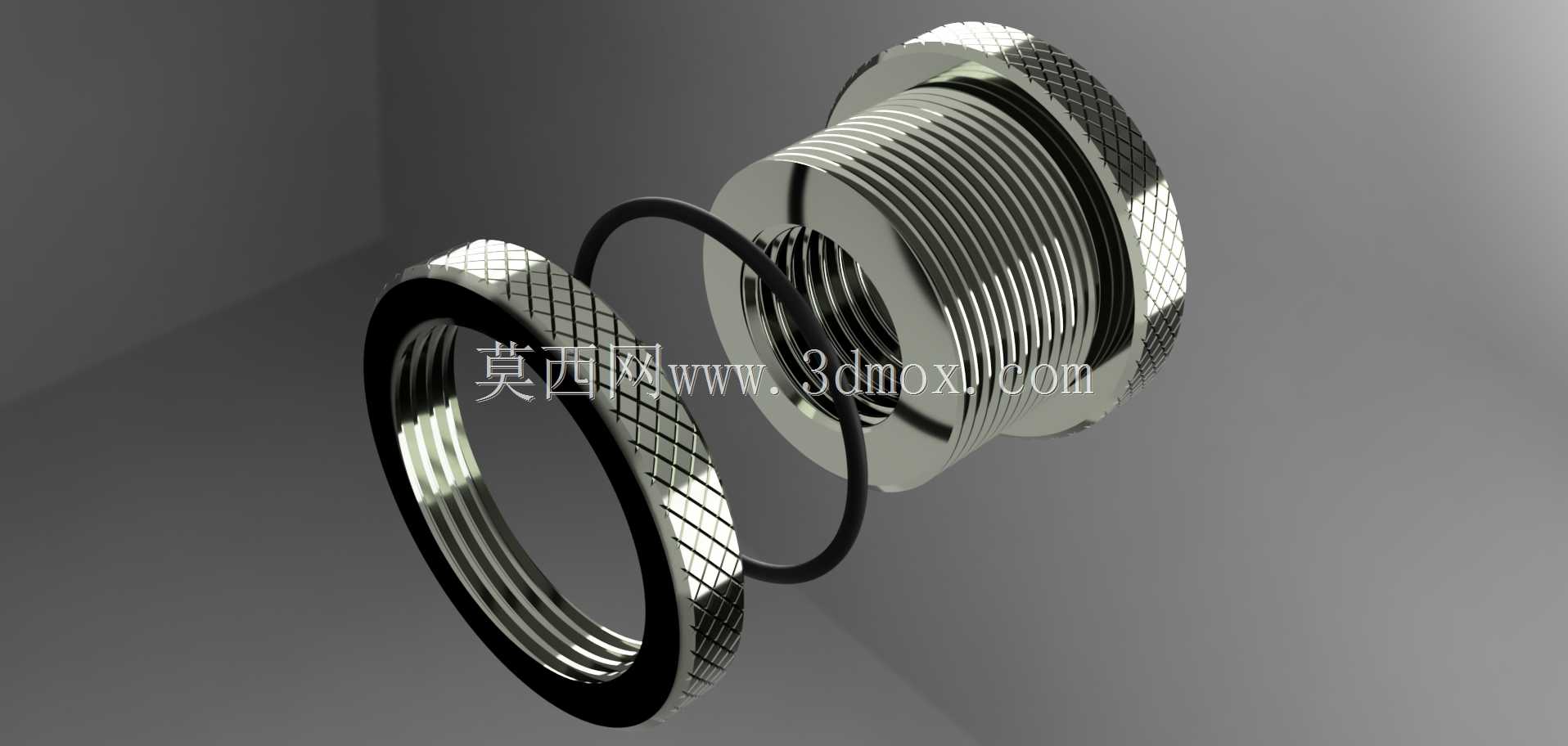

这类隔板直通接头主要应用在分体式水冷散热系统中，承担冷板、冷排、水箱等水冷部件之间的管路跨板连通作用，在电脑DIY水冷、小型工业设备液冷散热、激光模组冷却回路中都有广泛使用场景。设计时首先要考虑安装边界，接头中部的外螺纹段用来穿过机箱隔板、水箱壁板或者设备安装面板，通过配套锁紧螺母实现接头在板件上的固定，两端的内螺纹接口用来对接水冷硬管或软管快插接头，保证管路连通的同时，避免管路在板件开孔处出现晃动、渗漏的问题。接头外表面做了滚花纹理处理，并非单纯为了外观装饰，实际装配时无需额外工具，徒手就能完成接头在面板上的初步旋紧定位，后期维护拆卸也更方便，滚花的深度和齿距经过匹配，既不会因为齿过尖划伤操作人员手部，也能保证足够的摩擦力，不会出现徒手拧动打滑的情况。接头内部的流道做了等径设计，没有出现突兀的缩径或者台阶结构，能最大程度降低冷却液在接头位置的流阻，减少水泵的负载，避免流道内因为截面突变产生紊流、气泡，影响整个散热回路的换热效率。螺纹加工精度是这类接头的核心设计要点，中部安装螺纹的公差控制在6H级别，和面板锁紧螺母配合时不会出现旷量，两端的管路连接螺纹做了密封槽预留，安装时搭配密封圈就能实现静密封，不需要额外缠生料带，避免生料带碎屑进入水冷回路堵塞冷头微水道。从安装尺寸来看，这类接头的穿板厚度适配范围覆盖常见的1mm到5mm厚度的金属、亚克力板件，接头整体长度控制在合理范围，安装后不会在面板两侧突出过多长度，节省机箱或者设备内部的安装空间，适配紧凑布局的水冷系统搭建。设计建模时需要重点保证两端内螺纹的同轴度，避免出现螺纹偏斜导致管路安装后产生别劲应力，长期使用出现接口渗漏的问题，接头外壁的滚花特征建模时要注意纹理的均匀分布，和主体结构做布尔运算时不能出现破面，保证后续加工或者3D打印时的特征完整性。
