双排多芯插拔式接线端子结构设计

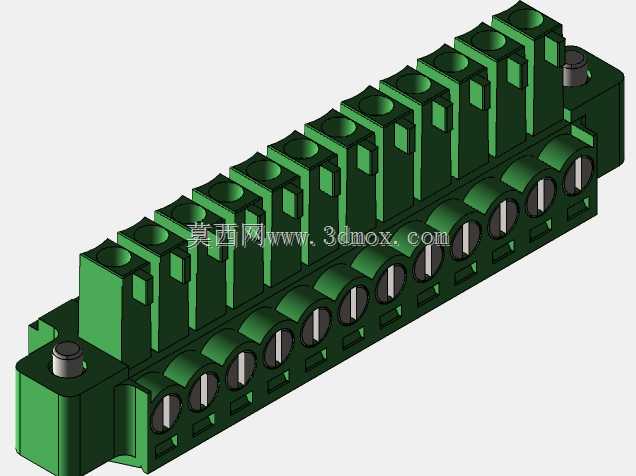

这款双排结构的接线端子，主要面向工业控制柜内部线束集成、PLC IO模块信号转接、低压配电回路分线、自动化设备现场布线这类场景使用，日常做电气柜三维布线时，这类端子是最常用的连接件之一，能把多股零散导线规整成可快速插拔的接口，大幅降低现场接线的出错率，后期设备维护时也不用逐根拆线，直接拔下整个端子排就能完成模块更换。从结构设计来看，这款端子采用上下两排错位排布的接线位，单排共12个接线通道，整体双排合计24路接线容量，错位布局的好处是上下排的接线操作空间不会互相干扰，不用刻意倾斜螺丝刀就能完成上下排导线的锁紧操作，比同位数直排对齐的端子操作便利性高很多。端子主体采用阻燃绝缘材质做基座，基座两侧设计了带安装孔的固定耳，安装时可以通过M3规格的螺丝直接固定在设备安装板或者导轨适配座上，固定耳和基座做了一体化加强筋设计，多次插拔也不会出现固定耳断裂的问题。每一个接线位内部都集成了铜质导电插芯和螺丝锁紧结构，导线剥头后插入接线孔，拧紧顶部的锁紧螺丝就能把导线牢牢压在导电插芯上，接触电阻小，大电流回路使用也不会出现异常发热的情况；对接侧的插芯采用防呆错位设计，和对应公座对接时不会出现插反、错接的问题，插合后自带卡扣锁止，设备运行产生的振动也不会导致端子松脱。做三维建模时，这个端子的安装边界需要重点留足余量，首先是端子本体的长度方向，要比实际基座长度多预留至少10mm的手指操作空间，方便插拔时施力；高度方向要考虑上下排接线后导线的弯曲半径，不能让导线弯折角度过小损伤线芯；深度方向要预留出接线螺丝刀的操作空间，不能在端子正后方布置其他过高的元器件，否则接线时螺丝刀无法垂直对准锁紧螺丝。另外基座两侧的固定孔中心距是建模时的关键定位尺寸，安装孔的沉台深度也要准确还原，否则装配时螺丝头会凸出来干涉端子和公座的插合。这类端子在实际选型时，还要根据回路的电流大小匹配对应线径的导线，这款端子的导电插芯截面积可以满足2.5平方毫米导线的载流要求，普通信号回路和小功率动力回路都能适用，绝缘基座的耐温等级也能满足工业现场-40℃到85℃的工作环境要求，不会因为温度变化出现绝缘开裂或者导电件氧化的问题。
